Гильза кабельная ГМЛ(о) 6.0/10.0 - 68414 КВТ

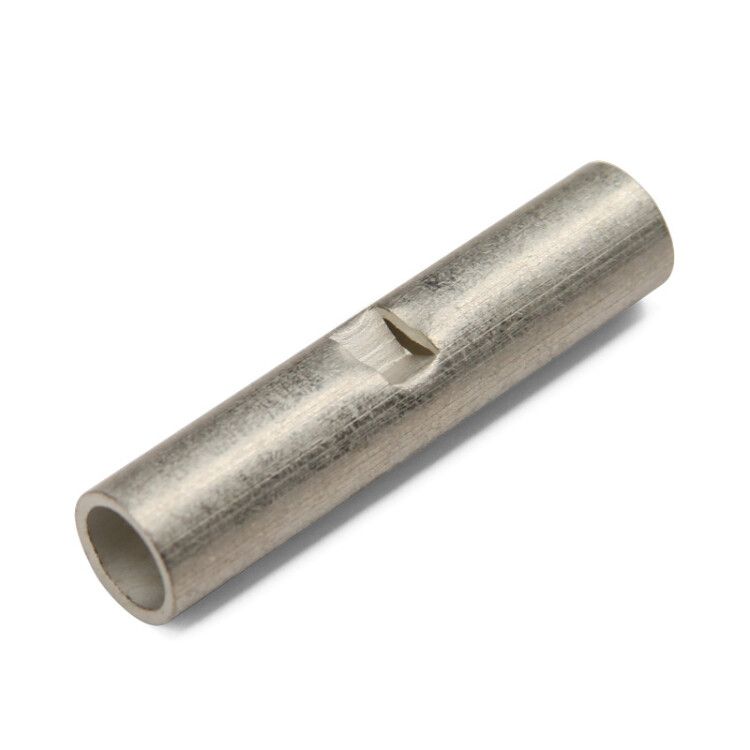

Гильза медная луженая под опресовку ГМЛ(о) 6/10 с технологическим отверстием (100 шт/упак) КВТ - это стыковой соединитель для надёжного соединения медных жил кабелей и проводов методом опрессовки. Подходит для работы в распределительных устройствах, силовых цепях и промышленном оборудовании. Артикул 68414, бренд КВТ.

Назначение и область применения

Гильза медная луженая под опресовку ГМЛ(о) 6/10 с технологическим отверстием (100 шт/упак) КВТ предназначена для соединения встык двух медных жил сечением 6–10 мм2. Применяется там, где требуется прочное, долговечное и невосприимчивое к коррозии соединение без механической нагрузки на контакт. Подходит для монтажа в щитах, распределительных камерах, на станках, конвейерах, в системах автоматизации и других местах, где важна надёжность электрического контакта.

Технические характеристики

• Материал: электротехническая медь марки М1
• Покрытие: олово-висмутовое лужение - улучшает проводимость и защищает от окисления
• Номинальное сечение жил: 6–10 мм2
• Номинальный ток: 85 А
• Номинальное напряжение: до 1 кВ
• Наружный диаметр: 7 мм
• Внутренний диаметр: 4,5 мм
• Форма: длинная гильза - обеспечивает равномерную деформацию при опрессовке
• Рабочий температурный диапазон: от –40 C до +50 C
• Цвет: серый
• Количество в упаковке: 100 штук

Совместимость и монтаж

Гильза медная луженая под опресовку ГМЛ(о) 6/10 с технологическим отверстием (100 шт/упак) КВТ совместима со всеми типами медных однопроволочных и многопроволочных жил. Для монтажа используется пресс-клещи с подходящими матрицами. Процедура:

1. Зачистите изоляцию с обоих концов жил на длину, соответствующую длине гильзы.
2. Вставьте одну жилу в один край гильзы до упора - контролируйте через технологическое окно.
3. Вставьте вторую жилу с противоположной стороны до упора.
4. Произведите опрессовку двумя-тремя ударами пресса в средней части гильзы.

Технологическое окно позволяет визуально проверить правильность захода жилы. Также служит стопором - предотвращает выскальзывание жилы во время опрессовки.

Безопасность и стандарты

Гильза медная луженая под опресовку ГМЛ(о) 6/10 с технологическим отверстием (100 шт/упак) КВТ рассчитана на работу при напряжении до 1 кВ. Соответствует требованиям к качеству соединений в электроустановках до 1 кВ. Луженое покрытие снижает риск возникновения переходного сопротивления и нагрева в месте соединения. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или высоких температур выше +50 C.

Преимущества

• Олово-висмутовое покрытие повышает срок службы и устойчивость к влаге и химической коррозии
• Технологическое окно исключает ошибки при сборке - видно, что жила полностью вошла
• Увеличенный диапазон сечений (6–10 мм2) - одна гильза заменяет две модели
• Высокая механическая прочность после опрессовки - соединение не разрушается при изгибе
• Совместимость с широким спектром инструментов КВТ - часть единой системы кабельных соединений

Ограничения применения

• Не применяется для алюминиевых или комбинированных жил - только для меди
• Не предназначен для соединений с осевой нагрузкой - нельзя использовать как точку крепления
• Не допускается использование при температурах ниже –40 C или выше +50 C
• Не следует применять в помещениях с повышенным уровнем кислотных паров без дополнительной защиты

Примеры использования

• Соединение фазных жил в распределительном щите
• Объединение кабелей питания на промышленном конвейере
• Перемычки между клеммами в ячейках КРУ
• Ремонт повреждённого участка кабеля в подземной трассе
• Монтаж заземляющих проводников в бытовых и промышленных установках

Практические советы

• Выбирайте пресс-матрицу, которая точно соответствует размеру гильзы - неправильный инструмент вызывает плохую опрессовку
• Проверяйте глубину входа жилы через технологическое окно перед опрессовкой - недостаточный заход снижает надёжность
• Не используйте гильзу с повреждённым лужением - даже маленький скол может стать очагом коррозии
• Храните в сухом помещении - хотя покрытие защищает, длительное воздействие влаги может снизить эффективность
• Для массового монтажа закупайте комплекты КВТ: гильзы + инструмент + матрицы - это гарантирует совместимость и качество
