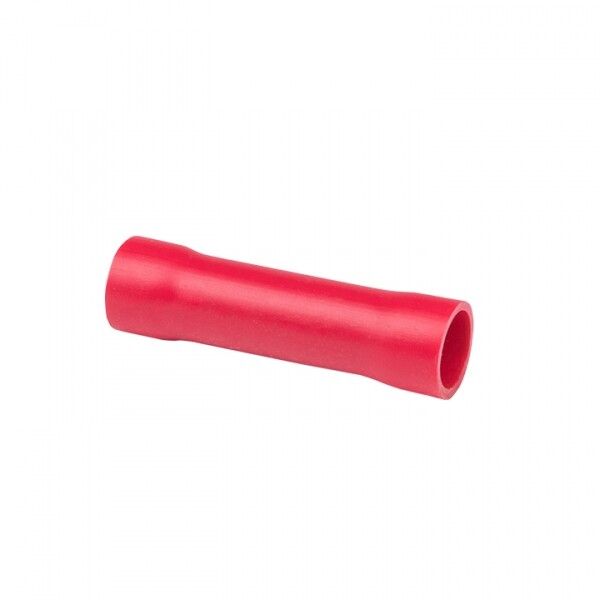

Гильза соединительная изолированная ГСИ 10 (уп.50шт) EKF PROxima | gsi-10

Гильза соединительная изолированная ГСИ 10 от EKF PROxima - это готовое решение для надёжного стыкового соединения медных проводов сечением 10 мм2 методом опрессовки. Упаковка содержит 50 штук, что удобно для масштабных работ. Продукт сочетает медную токопроводящую часть с ПВХ-изоляцией, обеспечивая безопасность и долговечность.

Назначение и область применения

Гильза соединительная изолированная ГСИ 10 предназначена для создания прочного и изолированного соединения между двумя концами одножильного или многожильного провода. Подходит для работы с любыми типами проводников, совместимых с сечением 10 мм2. Часто применяется в распределительных щитах, на объектах энергетики, в системах автоматизации, на производстве и в жилищном строительстве. Особенно эффективна там, где требуется исключить доступ воздуха и влаги к месту соединения.

Технические характеристики

• Материал проводника: медь, лужёная - улучшает контакт, снижает окисление
• Номинальное сечение: 10 мм2 - соответствует проводам с этим значением
• Номинальный ток: 62 А - допустимая нагрузка при нормальных условиях
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Материал изоляции: ПВХ пластикат - устойчив к механическим воздействиям и химическим агрессивным средам
• Диаметр внутреннего канала: 4,6 мм - позволяет свободно вводить проводники нужного диаметра
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке
• Исполнение: прямое - соединяет два провода в одну линию без ответвлений
• Классификация по AWG: №7 - соответствие между метрической и американской системами сечений
• Диапазон температур: от -40 C до +80 C - работает в суровых климатических условиях
• Способ монтажа: опрессовка - требует специального инструмента
• Цвет: красный - стандартизированный цвет для сечения 10 мм2
• Гарантийный срок: 84 месяца - подтверждает качество материала и производства

Совместимость и монтаж

Гильза ГСИ 10 совместима с любыми проводниками, имеющими номинальное сечение 10 мм2 - как одножильными, так и многожильными. Монтаж выполняется путём опрессовки: провода вставляются в оба конца гильзы, затем зажимаются специальным клещами. Ключевой момент - опрессовка должна проходить **поверх** изолирующей оболочки, чтобы сохранить её целостность. Для этого используются матрицы, подходящие под диаметр гильзы и тип сжатия (обычно круглое или шестигранное). Нельзя использовать обычные плоскогубцы - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Гильза ГСИ 10 выполнена в соответствии с требованиями к изолированным соединителям для низковольтных сетей. Лужёное покрытие предотвращает коррозию меди, особенно в условиях повышенной влажности. Изоляция из ПВХ не распространяет горение и выдерживает длительные нагрузки. Электролитическое лужение гарантирует стабильный контакт даже после многократных термических циклов. Соответствует принципам безопасности IEC 60947-7-1 и GOST R 50030.5.5.

Преимущества

• Цельнотянутая медная трубка - отсутствие сварных швов, выше надёжность и долговечность
• ПВХ-изоляция защищает не только от влаги, но и от случайного прикосновения к токоведущим частям
• Стопорная высечка в центре - точно указывает, насколько глубоко нужно вставить провод, исключая недогиб
• Удобная упаковка по 50 штук - экономит время при закупках и хранении
• Высокая устойчивость к температурным колебаниям - подходит для холодных и жарких помещений

Ограничения применения

Гильза ГСИ 10 не предназначена для соединения алюминиевых проводов - материал проводника должен быть медным. Также нельзя применять её для проводов с сечением меньше 6 мм2 или больше 16 мм2 - это нарушит плотность опрессовки и приведёт к нагреву. Не рекомендуется использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не является герметичной для длительного подводного режима. Не подходит для мобильных или вибрационных систем без дополнительной фиксации.

Примеры использования

• Замена старого соединения в распределительной коробке квартиры
• Объединение двух участков силового кабеля на производственной линии
• Подключение клемм к выводам двигателя в электрощите
• Соединение проводов в наружной установке (при условии защиты от прямого попадания воды)
• Монтаж освещения в холодильных камерах - благодаря широкому диапазону температур

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную половине длины гильзы - это обеспечит полное заполнение
• Проверьте, что провод полностью вошёл в гильзу до стопорной высечки - это гарантирует минимальное сопротивление
• Используйте матрицу, соответствующую именно гильзе ГСИ 10 - не заменяйте её универсальной
• Не перепутайте цвет: красная гильза - всегда 10 мм2; другие цвета имеют другое сечение
• Храните в сухом месте - хоть изоляция устойчива, длительное воздействие влаги может повлиять на адгезию ПВХ
• При работе в условиях низких температур (+5 C и ниже) согрейте гильзу перед монтажом - ПВХ становится хрупким
