Гильза медная ГМ 10-5 ГОСТ 23469.3 | UGT11-010-05 IEK

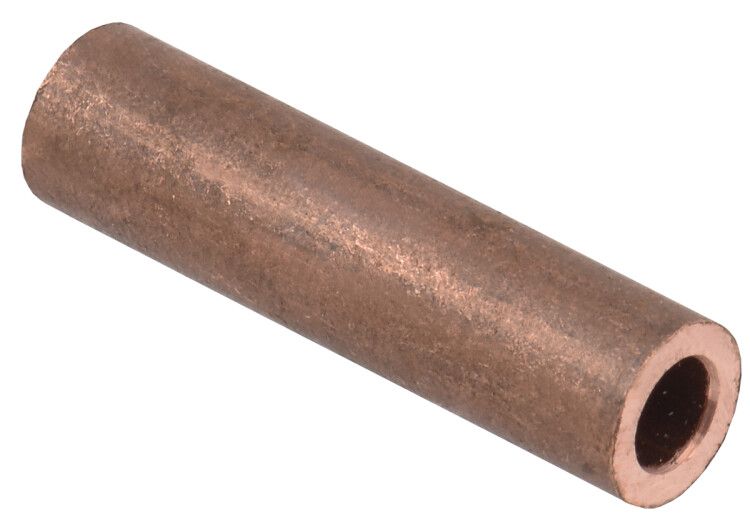

Гильза медная ГМ 10-5 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из меди для надёжного соединения многожильных проводников сечением 10 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и минимальное переходное сопротивление.

Назначение и область применения

Гильза медная ГМ 10-5 ГОСТ 23469.3 используется для создания прочного электрического контакта между двумя медными жилами кабеля или провода. Подходит для стыковых соединений в распределительных устройствах, на трансформаторных подстанциях, в кабельных трассах и других местах, где требуется высокая механическая и электрическая надёжность. Напряжение до 10 кВ позволяет применять её в средневольтных сетях.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое сопротивление и хорошую теплопроводность.
• Сечение провода: 10 мм2 - рассчитана на проводники именно этого сечения.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию.
• Способ монтажа: Опрессовка - требует специальных клещей или пресса.
• Для многожильных проводников: Да - совместима с гибкими многопроволочными жилами.
• Рабочее напряжение: До 10 000 В - соответствует требованиям для среднего напряжения.
• Форма: Длинная - увеличивает площадь контакта и улучшает механическую прочность соединения.
• Покрытие: Без покрытия - поверхность голая, без олова или другого антикоррозийного слоя.
• Срок службы: 30 лет - при правильном монтаже и условиях эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов.

Совместимость и монтаж

Гильза медная ГМ 10-5 ГОСТ 23469.3 совместима только с медными жилами сечением 10 мм2. Для установки необходим инструмент для опрессовки - матрицы должны соответствовать форме и размеру гильзы. Убедитесь, что зачищенные жилы полностью помещаются внутрь гильзы без зазоров. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин или перекосов. Не используйте плоскогубцы или другие неспециализированные инструменты - это снижает надёжность соединения.

Безопасность и стандарты

Гильза медная ГМ 10-5 ГОСТ 23469.3 изготовлена в соответствии с ГОСТ 23469.3, который регламентирует размеры, материалы и требования к качеству медных соединителей. Соответствие стандарту гарантирует безопасную работу при напряжении до 10 кВ. Отсутствие защитного покрытия требует дополнительной защиты места соединения в агрессивных средах - например, герметизации термоусадкой или изоляционной лентой.

Преимущества

• Высокая электропроводность благодаря материалу - минимизация потерь энергии.
• Увеличенная длина гильзы повышает механическую прочность и снижает риск разрушения при нагрузках.
• Долгий срок службы - до 30 лет при соблюдении условий эксплуатации.
• Совместимость с многожильными проводниками - удобна для гибких кабелей, часто используемых в электрооборудовании.
• Производство под брендом IEK - известный производитель с контролируемым качеством.

Ограничения применения

• Не применяется для алюминиевых проводов - возможен химический контакт и окисление.
• Не имеет изоляции - обязательно использовать внешнюю изоляцию после монтажа.
• Не рекомендовано использование в условиях постоянного воздействия воды или агрессивных паров без дополнительной герметизации.
• Требуется точное соответствие сечения провода - нельзя использовать для 6 мм2 или 16 мм2.
• Отсутствие покрытия делает её восприимчивой к окислению во влажной среде - нуждается в защите.

Примеры использования

• Соединение двух участков кабеля в распределительном щите на подстанции.
• Замена повреждённого участка силового кабеля в кабельной канализации.
• Объединение фазных проводов в системах питания оборудования с напряжением 6–10 кВ.
• Монтаж ответвлений в воздушных линиях при использовании медных проводов.

Практические советы

• Перед опрессовкой зачистите жилы точно на длину гильзы - лишняя часть выступает и снижает качество соединения.
• Выбирайте матрицу пресса, указанную производителем для этой модели - для гильзы ГМ 10-5 обычно используют матрицу с размером 8–10 мм.
• После опрессовки протяните соединение руками - если есть люфт, значит, монтаж выполнен некорректно.
• Для открытых участков (например, на столбе) всегда закрывайте гильзу термоусадочной трубкой или изолирующей лентой - даже при наличии 30-летнего срока службы, окисление может начаться быстрее без защиты.
• Артикул ugt11-010-05 - сохраняйте его при заказе запасных элементов, чтобы не перепутать с другими размерами.
