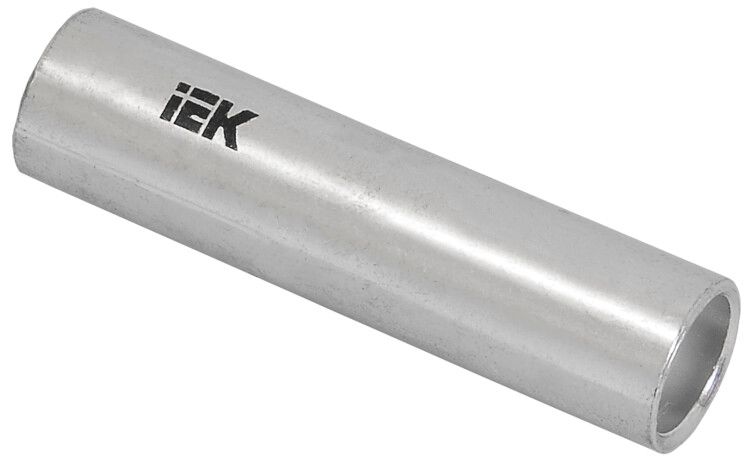

Гильза соединительная ГМЛ-10 луженая медн. IEK UGTY10-010-05

Гильза медная луженая соединительная ГМЛ-10 от IEK - это надёжный стыковой соединитель для медных и алюминиевых проводников сечением 10 мм2, рассчитанный на работу до 10 кВ. Применяется в распределительных устройствах, силовых цепях и на объектах энергетики, где требуется прочное и долговечное соединение.

Назначение и область применения

Гильза медная луженая соединительная ГМЛ-10 используется для создания стыкового соединения между двумя одножильными или многожильными проводниками. Подходит для соединений типа медь–медь, алюминий–алюминий и медь–алюминий. Обеспечивает электрический контакт и механическую прочность в условиях повышенной нагрузки. Часто применяется в кабельных сетях высокого напряжения, трансформаторных подстанциях, распределительных щитах и на промышленном оборудовании.

Технические характеристики

• Номинальное сечение провода: 10 мм2
• Материал: медь, лужёная поверхность
• Тип соединения: стыковой
• Способ монтажа: опрессовка специальными клещами
• Форма: длинная гильза
• Наружный диаметр: 6,1 мм
• Внутренний диаметр: 4,5 мм
• Работает при напряжении до 10 кВ
• Срок службы: 5 лет
• Цвет: серый
• Подходит для многожильных проводников: да
• Исполнение: стандартное

Совместимость и монтаж

Гильза медная луженая соединительная ГМЛ-10 совместима с проводниками того же сечения - 10 мм2 - с любой комбинацией материалов: медь/медь, алюминий/алюминий, медь/алюминий. Для установки необходима опрессовка специальным инструментом - клещами с матрицей, соответствующей размеру гильзы. Убедитесь, что зачищенные концы проводов полностью помещаются внутрь гильзы. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и перекосов. Лужёное покрытие снижает окисление и улучшает контакт, особенно при работе с алюминием.

Безопасность и стандарты

Гильза ГМЛ-10 соответствует требованиям к изоляционным соединителям для кабельных систем до 10 кВ. Лужёная поверхность обеспечивает устойчивость к коррозии, что повышает безопасность при длительной эксплуатации. Напряжение 10 кВ указывает на допустимый класс изоляции - применение вне этого предела недопустимо. Соответствие стандартам подтверждается исполнением в соответствии с отраслевыми нормами для компонентов КСО и КРУ.

Преимущества

• Лужёное покрытие защищает медь от окисления, продлевая срок службы соединения
• Длинная форма гильзы обеспечивает более равномерное распределение давления при опрессовке
• Поддерживает соединение меди и алюминия - исключает необходимость переходных элементов
• Высокая механическая прочность после опрессовки
• Серый цвет позволяет легко отличить от других типов гильз при визуальной диагностике

Ограничения применения

• Не предназначен для работы при напряжении выше 10 кВ - использование сверх нормы опасно!
• Не подходит для проводников сечением меньше или больше 10 мм2 - риск перегрева или плохого контакта
• Требует обязательного использования правильных опрессовочных клещей; ручная затяжка или пайка запрещены
• Не рекомендуется для открытого монтажа в агрессивных средах без дополнительной защиты
• Срок службы 5 лет - при условии соблюдения всех требований монтажа и эксплуатации

Примеры использования

• Соединение жил кабеля ВВГнг-LS 3×10 в распределительном шкафу
• Переход от алюминиевой жилы к медному выводу трансформатора
• Объединение двух участков кабельной линии в подземной камере
• Замена повреждённого участка провода в цепи управления станком

Практические советы

• Перед монтажом зачистите проводники на длину, равную половине длины гильзы - слишком мало или слишком много снижает надёжность
• Используйте только клещи с матрицей, подходящей для гильз ГМЛ-10 (диаметр 6,1 мм)
• Проверяйте глубину входа провода: он должен доходать до центра гильзы, чтобы избежать “вылета” при опрессовке
• При соединении меди и алюминия используйте антиоксидантную пасту - даже с лужёной гильзой это увеличивает надёжность
• Храните гильзы в сухом месте - влага может вызвать коррозию, особенно на границе с алюминием
• Артикул ugty10-010-05 - убедитесь, что вы заказали именно эту модель, а не аналог с другим сечением
