Гильза кабельная ГМЛс 10 (100шт/упак) | 88080 КВТ

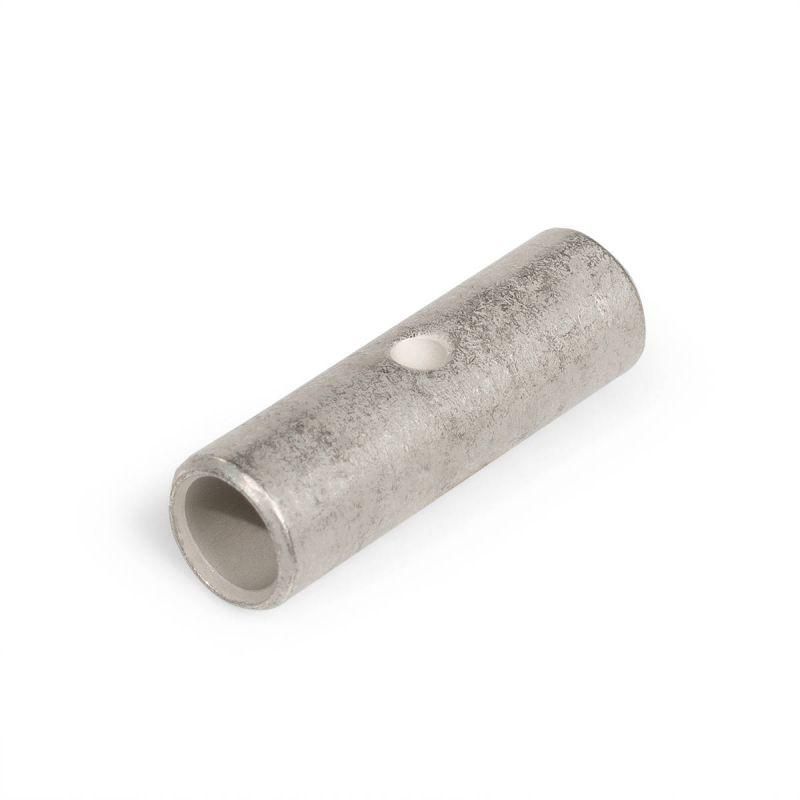

Гильза кабельная ГМЛс 10 КВТ от бренда КВТ - это стыковой соединитель из лужёной меди для надёжного соединения кабелей с медными жилами сечением 10 мм2 на рабочее напряжение до 10 кВ. Применяется там, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Гильза кабельная ГМЛс 10 КВТ предназначена исключительно для стыкового соединения двух медных жил кабеля без передачи механической нагрузки на само соединение. Подходит для внутренней и наружной установки, в том числе в условиях повышенной влажности, температурных колебаний и наличия агрессивной среды. Часто используется при ремонте и модернизации силовых сетей 6–10 кВ: в распределительных устройствах, на столбах, в траншее, внутри кабельных муфт.

Технические характеристики

• Поперечное сечение жил: 10 мм2
• Номинальное напряжение: 10 кВ
• Материал корпуса: электротехническая медь марки М1
• Покрытие: олово-висмутовое лужение - обеспечивает антикоррозийную защиту и снижает переходное сопротивление
• Форма: длинная - позволяет равномерно распределить давление при опрессовке
• Тип соединения: стыковой - соединяет две жили в одну линию
• Исполнение: стандартное - соответствует требованиям серийного производства КВТ
• Наличие технологического окна - визуальный контроль глубины входа жилы
• Контрольное окно - служит стопором, предотвращающим перепрофилирование жилы при опрессовке

Совместимость и монтаж

Гильза ГМЛс 10 КВТ совместима только с однопроволочными и многопроволочными медными жилами того же сечения - 10 мм2. Для правильного монтажа требуется использовать комплектный инструмент КВТ с подходящими матрицами - рекомендованы матрицы, указанные в официальных руководствах производителя. Перед опрессовкой необходимо удалить изоляцию точно на длину, указанную в документации; недостаточно или слишком большое погружение жилы приведёт к плохому контакту или повреждению гильзы. Соединение требует обязательной последующей герметизации (например, термоусадочной трубкой или холодной изоляцией), особенно при использовании вне помещения.

Безопасность и стандарты

Произведено согласно техническим условиям серии «Гильзы медные луженые под опрессовку стандарта „КВТ“». Напряжение 10 кВ соответствует классу изоляции для распределительных сетей среднего напряжения. Лужённое покрытие снижает риск электрохимической коррозии между медью и другими металлами в системе. Не предназначен для работы выше 10 кВ или при наличии постоянной осевой нагрузки на соединение.

Преимущества

• Высокая электропроводность благодаря материалу М1 - минимальные потери энергии
• Усиленная защита от коррозии за счёт сплава олова и висмута - увеличен срок службы в агрессивной среде
• Технологические окна позволяют контролировать процесс сборки без лишних замеров
• Длинная форма обеспечивает более равномерное распределение усилия при опрессовке - меньше вероятность деформации
• Целостное решение от одного производителя - совпадают материалы, инструмент и методика монтажа

Ограничения применения

• Не применяется для алюминиевых или сталеалюминиевых жил - возможен химический контакт и разрушение соединения
• Запрещено использование при наличии осевой нагрузки на соединяемую цепь - гильза не рассчитана на растяжение
• Не допускается применение без качественной опрессовки - просто зажатая жила не обеспечит нужную прочность и проводимость
• Не предназначена для открытого расположения без защиты от УФ-лучей и механических повреждений - даже лужёная медь со временем окисляется при длительном воздействии окружающей среды

Примеры использования

• Соединение фазных жил кабеля ААШв 3×10 в распределительной камере
• Реставрация поврежденного участка кабеля в подземной трассе
• Объединение двух секций кабеля при прокладке через шахты или каналы
• Переход от старого к новому типу кабеля при модернизации сети 10 кВ

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и гильзы - даже +-1 мм2 может вызвать проблемы
• Используйте только оригинальные матрицы КВТ - сторонние инструменты могут деформировать форму гильзы
• После опрессовки обязательно проведите визуальную проверку: жила должна полностью войти в гильзу, видно её положение через технологическое окно
• На открытом воздухе всегда используйте дополнительную изоляцию - термоусадочные изделия КВТ идеально сочетаются с этой гильзой
• Храните гильзы в сухом месте - хотя они лужёные, длительное воздействие влаги может изменить свойства поверхности
