Гильза кабельная медная под опрессовку ГМ 10-5 (100шт/упак) | 41836 КВТ

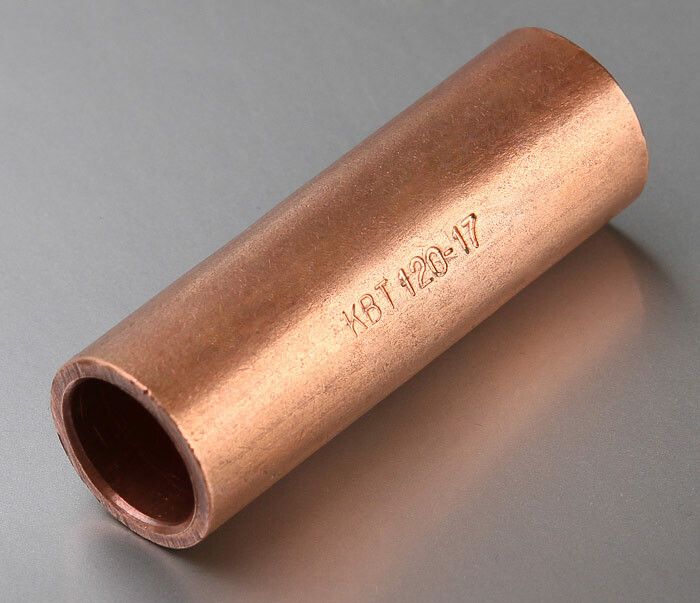

Гильза кабельная медная под опрессовку ГМ 10-5 (100 штук в упаковке) от КВТ предназначена для надёжного стыкового соединения медных жил кабелей и проводов с помощью опрессовки. Подходит для работ в распределительных устройствах до 10 кВ, особенно там, где требуется прочный и долговечный контакт без изоляционного покрытия.

Назначение и область применения

Гильза ГМ 10-5 используется исключительно для создания стыковых соединений между двумя медными жилами одинакового сечения - 10 мм2. Применяется в силовых цепях до 10 кВ, где важна механическая прочность и минимальное переходное сопротивление. Чаще всего встречается при ремонте или модернизации кабельных линий, установке ответвлений, замене повреждённых участков кабеля в траншейных, коллекторных и внутрипроизводственных сетях.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокой проводимости, без покрытия;
• Сечение жилы: 10 мм2 - соответствует стандартным медным проводникам 5–6 класса гибкости;
• Тип соединения: Стыковой - позволяет соединить два конца провода в одну линию;
• Рабочее напряжение: До 10 кВ - допустимо использование в средневольтных системах;
• Форма: Длинная - обеспечивает равномерное распределение давления при опрессовке;
• Количество в упаковке: 100 штук - удобно для масштабных работ;
• Конструкция: Сквозная - жилы проходят через всю гильзу, что гарантирует сплошной металлический контакт;
• Совпадение : Размеры внутреннего и внешнего диаметра соответствуют ГОСТ 23469 - обеспечивают совместимость с наконечниками ГОСТ 7386.

Совместимость и монтаж

Гильза ГМ 10-5 требует обязательной опрессовки специальными матрицами. Совместима с гидравлическими прессами КВТ и другими устройствами, использующими MW-образные матрицы. Установка выполняется следующим образом:

1. Зачистите концы двух кабелей на длину, равную половине длины гильзы + 5 мм;
2. Вставьте каждый проводник в противоположные концы гильзы до упора;
3. Произведите одновременную опрессовку обоих концов гильзы одной матрицей - важно сохранить параллельность усилия;
4. Не перегревайте место соединения после опрессовки - медь теряет прочность выше 150 C.

Для жил 2–3 класса гибкости (например, многопроволочные АВВГ) рекомендуется проверять соответствие по специальным таблицам производителя - возможна необходимость увеличения сечения гильзы.

Безопасность и стандарты

Гильза ГМ 10-5 изготовлена в соответствии с требованиями ГОСТ 23469. Соответствует нормам безопасности для работы в электроустановках до 10 кВ. Отсутствие защитного покрытия делает её подходящей только для помещений или каналов с контролируемой средой - не применяйте во влажных, агрессивных или открытых условиях без дополнительной защиты (термоусадка, изолирующие рукава).

Преимущества

• Высокая электропроводность меди М2 снижает потери энергии и нагрев в месте соединения;
• Сквозная форма обеспечивает максимальную площадь контакта и минимизирует риск окисления;
• Стандартизованные размеры позволяют использовать универсальные матрицы КВТ без адаптаций;
• Отсутствие покрытия ускоряет сборку - не нужно снимать слой антикоррозийного состава перед опрессовкой;
• Упаковка по 100 штук экономит время на закупке и хранении.

Ограничения применения

• Не предназначен для алюминиевых жил - применение вызывает электрохимическую коррозию;
• Не имеет собственной изоляции - обязательно требует последующего герметизации/изоляции места соединения;
• Не рекомендуется для частых изгибов или мобильных соединений - потеря пластичности после опрессовки;
• Не следует использовать в местах с постоянным воздействием воды, солей, щелочей без дополнительной защиты IP67+;
• Не подходит для автоматических линий - требует ручной операции и контроля качества опрессовки.

Примеры использования

• Объединение двух секций кабеля АВБШв 3×10 при прокладке трассы длиннее 100 метров;
• Замена поврежденного участка кабеля в распределительном пункте 6(10) кВ;
• Создание ответвления от основной линии в цеховой сети с использованием пресса КВТ;
• Ремонт кабельных муфт в теплотрассах с предварительной подготовкой поверхности.

Практические советы

• Перед монтажом всегда проверяйте, чтобы жилы были плотно вставлены до упора - зазор даже 2 мм снижает надёжность соединения;
• Используйте только оригинальные матрицы КВT типа MW - другие могут деформировать форму гильзы и нарушить контакт;
• После опрессовки осмотрите место соединения: должны остаться две четко выраженные вдавленные области, без трещин и выступов;
• Для длительной службы после опрессовки обмотайте соединение термоусадочной трубкой с клеевым слоем - это компенсирует отсутствие покрытия;
• Храните гильзы в сухом месте - медь легко окисляется при повышенной влажности, хотя процесс не влияет сразу на качество опрессовки.
