Соединительная гильза L-21 мм 10 мм² (ГМЛ (DIN) 10) | 08-0713 REXANT MEET

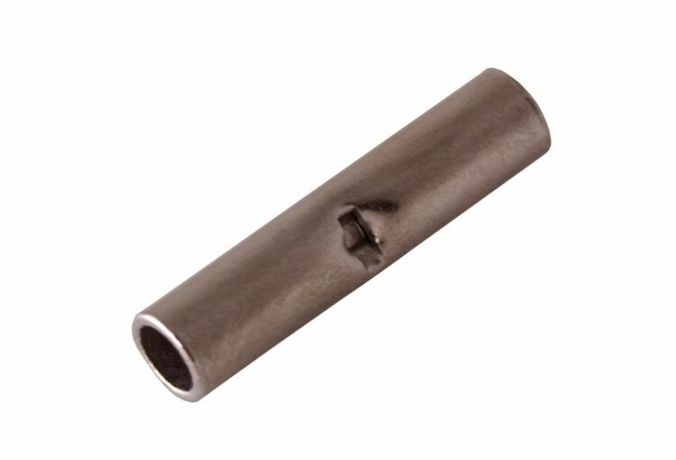

Соединительная гильза L-21 мм 10 кв мм (ГМЛ (DIN) 10, BN8) от Rexant — это стыковой соединитель из латуни с лужёным покрытием, предназначенный для надёжного обжимного соединения медных проводов сечением 10 мм². Артикулы 08-0713 и etm08-0713 подходят для монтажа в условиях вибраций и подвижных контактов, таких как автотранспорт, железнодорожные вагоны и промышленное оборудование.

Назначение и область применения

Соединительная гильза L-21 мм 10 кв мм (ГМЛ (DIN) 10, BN8) используется для создания прочного и долговечного электрического соединения между двумя концами одножильного или многожильного медного провода. Применяется там, где важно исключить ослабление контакта из-за вибраций, перепадов температур или частых перемещений: в подвижном составе (автомобили, вагоны, самолёты, суда), системах управления, радиооборудовании, климатических установках и силовых цепях промышленных машин.

Технические характеристики

• Тип соединения: стыковой (два провода вставляются с противоположных сторон)
• Номинальное сечение провода: 10 мм²
• Номинальный ток: 70 А
• Рабочее напряжение: до 35 кВ
• Материал корпуса: латунь (высокая проводимость и механическая прочность)
• Покрытие: электролитическое лужение (защита от окисления, улучшение пайки и снижение переходного сопротивления)
• Форма: длинная гильза (21 мм) с центральной вытяжкой для точного центрирования проводов
• Способ монтажа: обжим пресс-клещами (без пайки)
• Число ответвлений: 0 (только прямое соединение двух проводов)

Совместимость и монтаж

Соединительная гильза L-21 мм 10 кв мм (ГМЛ (DIN) 10, BN8) совместима только с медными проводниками сечением 10 мм². Для правильного обжима требуется использовать специализированные клещи: HT-301 H, HT-301 N или HT-301 W. Обжим выполняется в одной зоне по центру гильзы — место ограничительной вытяжки служит ориентиром для одинакового введения жил с обоих концов. Нельзя использовать гильзу для алюминиевых или комбинированных проводов. Перед обжимом необходимо зачистить изоляцию на длине, достаточной для полного входа жилы внутрь гильзы (обычно 10–12 мм).

Безопасность и стандарты

Соединительная гильза выполнена в соответствии с требованиями DIN (немецкий стандарт на соединители). Латунная основа и лужёное покрытие обеспечивают соответствие нормам по тепловой стойкости и электробезопасности при работе до 35 кВ. Гильза не содержит свинца и соответствует RoHS по составу материалов. Однако не предназначена для использования во взрывоопасных средах или при постоянном погружении в жидкости — уровень защиты IP не указан и не гарантируется.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой латунной трубке
• Устойчивость к окислению за счёт лужёного покрытия — продлевает срок службы контакта
• Центральная вытяжка обеспечивает равномерное распределение давления при обжиме и предотвращает перекос жил
• Не требует пайки — экономит время и исключает риск повреждения изоляции нагревом
• Совместима с профессиональным инструментом HT-301 — обеспечивает воспроизводимый результат

Ограничения применения

• Не применяется для алюминиевых, стальных или композитных проводов
• Не предназначен для работы в условиях постоянного воздействия воды, масла или химикатов — отсутствует герметизация
• Не рекомендуется для монтажа в закрытых щитах с ограниченным доступом — нужен свободный доступ для пресс-клещей
• Запрещено использовать при температурах выше +105 °C — материал теряет прочность
• Не подходит для соединений с более чем двумя проводами — нет ответвлений

Примеры использования

• Соединение кабелей питания в системах управления подвижного состава железной дороги
• Объединение фазных проводов в бортовой сети грузового автомобиля
• Монтаж силовых цепей в климатических шкафах на производстве
• Замена повреждённого участка кабеля в радиоэлектронном оборудовании
• Сборка временных энергоцепей на стройплощадке с высокими требованиями к надёжности

Практические советы

• Перед обжимом проверьте, что провод полностью вошёл в гильзу — край жилы должен быть заподлицо с её торцом
• Используйте только рекомендованные пресс-клещи HT-301 — другие инструменты могут вызвать недожим или разрушение гильзы
• После обжима осмотрите соединение: не должно быть трещин, перекосов или выпирающих жил
• Если провод многожильный — слегка скрутите жилы перед введением в гильзу, чтобы они не рассыпались
• Для контроля качества можно измерить сопротивление соединения — оно должно быть ниже 5 мОм
• Храните гильзы в сухом месте — даже лужёное покрытие может потемнеть при длительной влажности
