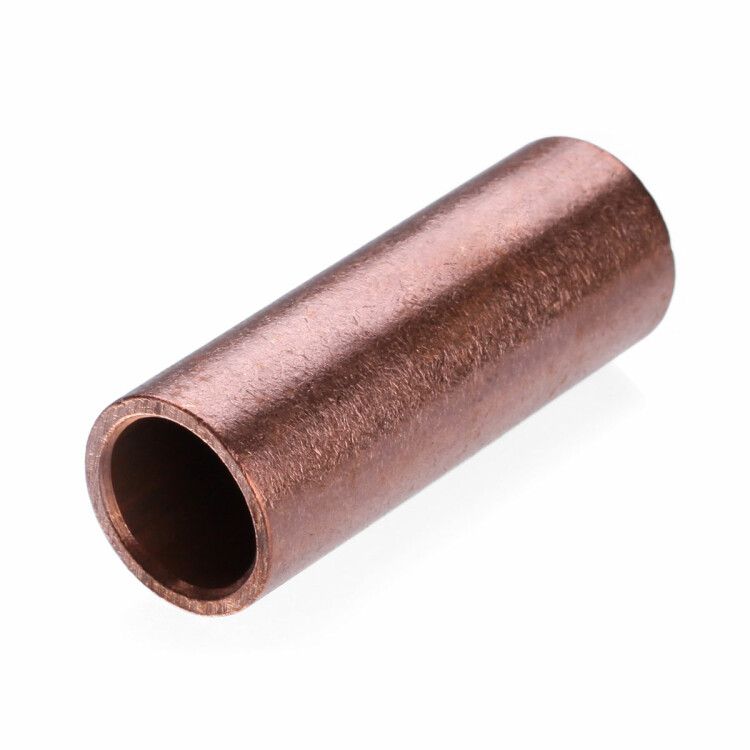

Гильза кабельная медная под опрессовку ГМ 6-4 (100шт/упак) | 46286 КВТ 45286

Гильза кабельная медная под опрессовку ГМ 6-4 от КВТ предназначена для надёжного стыкового соединения медных кабелей сечением 6 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна механическая прочность и долговечность контакта - например, в распределительных устройствах, трансформаторных подстанциях и на кабельных линиях.

Назначение и область применения

Гильза кабельная медная под опрессовку ГМ 6-4 используется для создания электрического и механического соединения между двумя концами медного кабеля или провода. Подходит для работы в сетях до 10 кВ. Обеспечивает герметичный контакт без изолирующего слоя - применяется там, где последующая изоляция выполняется отдельно (например, термоусадочными трубками или бандажами).

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость, устойчивость к окислению.
• Номинальное сечение: 6 кв.мм - рассчитана на кабели и провода с этим значением площади поперечного сечения.
• Тип соединения: Стыковой - соединяет два конца кабеля в одну линию без ответвлений.
• Уровень напряжения: До 10 кВ - допустимо использование в средневольтных сетях.
• Подходит для лаковой изоляции: Да - можно использовать с кабелями, имеющими лаковое покрытие жил (не требует зачистки до металла).
• Конструкция: Сквозная - позволяет протянуть кабель через всю гильзу, обеспечивая равномерное распределение давления при опрессовке.
• Защитное покрытие: Отсутствует - поверхность голая, без олова, никеля или других покрытий.
• Совместимость с жилами: Рассчитана на жилы 5-го и 6-го классов гибкости; для жил 2–3 класса требуется проверка по специальной таблице подбора.

Совместимость и монтаж

Гильза кабельная медная под опрессовку ГМ 6-4 монтируется исключительно с помощью опрессовки. Для этого используются матрицы MW-образной формы, специально разработанные для гильз ГМ. Эти матрицы совместимы с гидравлическими прессами серии КВТ - обеспечивают точное формирование соединения без повреждения меди.

Перед монтажом необходимо:

• Зачистить изоляцию кабеля на длину, равную половине длины гильзы + 2–3 мм;
• Вставить оба конца кабеля в противоположные стороны гильзы до упора;
• Произвести опрессовку одним зажимом по центру гильзы - не более одного раза.

Не используйте плоские или круглые матрицы - они не обеспечивают нужного деформационного профиля и снижают надёжность соединения.

Безопасность и стандарты

Гильза кабельная медная под опрессовку ГМ 6-4 изготовлена в соответствии с ГОСТ 23469. Размеры внутреннего и внешнего диаметра точно соответствуют требованиям стандарта, что гарантирует совместимость с наконечниками ГОСТ 7386 и другими компонентами, произведенными по тем же нормам. Это важно для систем, где требуется взаимозаменяемость деталей.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимальные потери энергии в месте соединения.
• Сквозная форма обеспечивает равномерное распределение усилия при опрессовке - меньше риск перелома жил.
• Работает с лакированной изоляцией - не требует удаления лакового слоя перед установкой, экономит время.
• Совместима с профессиональным оборудованием КВТ - гарантированное качество соединения при использовании оригинальных матриц.

Ограничения применения

• Не предназначен для алюминиевых кабелей - только для медных жил.
• Не имеет собственной изоляции - после опрессовки обязательно требуется дополнительная изоляция соединения (термоусадка, бандаж, изолента).
• Не рекомендуется для жил 2–3 класса гибкости без предварительной сверки по таблице подбора - возможен недостаточный контакт или повреждение жил.
• Не следует применять в условиях постоянного погружения в воду - отсутствие защитного покрытия делает её восприимчивой к коррозии во влажной среде без дополнительной защиты.

Примеры использования

• Соединение двух участков кабеля ВВГнг-LS 3×6 в распределительном щите подстанции.
• Объединение фазных проводов в кабельной линии 6(10) кВ при ремонте трассы.
• Монтаж перемычек внутри ячеек КРУ с медными шинами.
• Ремонт поврежденного участка кабеля с лакированными жилами в промышленном оборудовании.

Практические советы

• Выбирая гильзу, ориентируйтесь на фактическое сечение жилы, а не на маркировку кабеля - некоторые кабели имеют меньшую реальную площадь.
• Проверьте, чтобы оба конца кабеля полностью вошли в гильзу - не должно быть выступающих жил.
• После опрессовки осмотрите место соединения: не должно быть трещин, смещения или видимых следов перегрева.
• Для длительной эксплуатации в агрессивной среде - нанесите антикоррозийную смазку на открытые части гильзы перед изоляцией.
• Артикул 45286 - это именно ГМ 6-4 от КВТ. Убедитесь, что заказываете этот артикул, а не аналоги с другим обозначением - даже небольшие отличия в размерах могут сделать соединение ненадёжным.
