Кабельная гильза

Медные гильзы для стыкового соединения проводов и кабелей методом опрессовки. Применяются в электроустановках для создания надёжного контактного соединения.

Как выбрать

Основные параметры, влияющие на выбор:

• Поперечное сечение: должно точно соответствовать сечению жилы кабеля. Несоответствие приводит к плохому контакту, нагреву и выходу из строя соединения.
• Материал и покрытие: медь - основной материал. Лужёные гильзы (с оловянным покрытием) более устойчивы к коррозии, особенно во влажных и агрессивных средах.
• Тип соединения: все представленные гильзы - стыковые, то есть соединяют две жилы встык. Конструкция предполагает равный вход с обоих концов.
• Способ монтажа: опрессовка требует использования ручного или гидравлического инструмента. Качество соединения зависит от точности подбора матрицы и усилия.
• Наличие дополнительных элементов: некоторые модели имеют технологическое окно для контроля глубины ввода жилы или стопорную перегородку, что удобно при работе с многожильными проводами.

Выбор по характеристикам

По уровню защиты: обычные и лужёные гильзы

Гильзы из чистой меди ([1] [2] [3] [4] [5] и др.) подходят для установки в сухих помещениях с нормальной средой. Лужёные аналоги ([6] [7] [8] [9] [10] [11] и другие) имеют оловянное или олово-висмутовое покрытие, которое защищает от коррозии. Это критично при использовании на улице, в сырых помещениях, в районах с высокой влажностью или агрессивной атмосферой. Хотя стоимость выше, срок службы такого соединения значительно больше. Также лужение снижает риск образования оксидов, ухудшающих контакт.

Товары: [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37]

По конструктивным особенностям: наличие контрольного окна

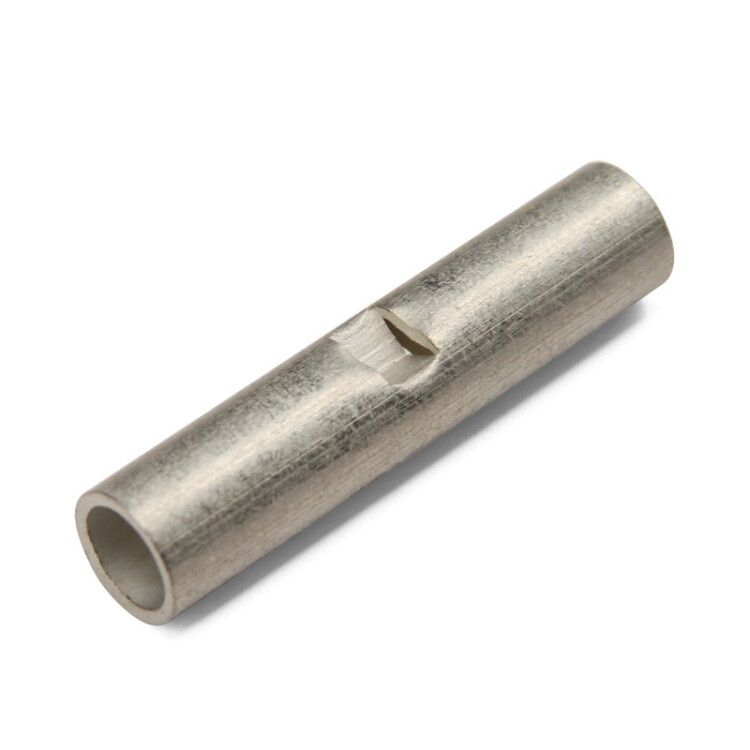

Гильзы серии ГМЛс и аналогичные ([7] [8] [9] [11] [12] [20] [25] [26] [27] [23] [33] [31] [34] [35]) имеют технологическое окно посередине. Оно позволяет визуально контролировать глубину ввода жилы, что исключает ошибки при монтаже. Такие гильзы часто используются при работе с мягкими многожильными проводами, чтобы избежать их загиба внутри гильзы. Однако они дороже и менее распространены, чем сплошные. Если доступ ограничен или требуется герметизация, лучше использовать закрытые гильзы без окна.

Товары: [7] [8] [9] [11] [12] [20] [25] [26] [27] [23] [33] [31] [34] [35]

По диапазону сечений: односеченные и универсальные

Большинство гильз рассчитаны на одно конкретное сечение (например, 16 мм кв.). Но есть модели, такие как [31] [34] [35] которые поддерживают несколько значений (например, 2.5-6 мм кв.). Это удобно при частой замене оборудования или когда точное сечение неизвестно заранее. Однако такой универсализм может немного снизить надёжность контакта, так как зазор между жилой и стенкой гильзы увеличивается. Поэтому для постоянных соединений предпочтительнее точное соответствие.

Товары: [31] [34] [35] [32] [30] [38]

Выбор по бюджету

Бюджетные решения

На нижнем уровне находятся недорогие гильзы малых сечений (до 6 мм кв.), такие как [2] [7] [31] [39]. Они изготовлены из меди, но чаще всего без усиленного антикоррозионного покрытия. Подходят для временных работ, ремонта в домашних условиях, сухих щитов. Что теряете: уменьшенная коррозионная стойкость, меньший запас прочности при повторном обслуживании. Выбор оправдан там, где соединение не будет подвергаться механическим нагрузкам или влаге.

Товары: [2] [7] [31] [39] [32] [8] [3] [29]

Средний сегмент

Сюда попадают гильзы сечением 16-35 мм кв., как правило, уже с лужёным покрытием ([6] [10] [9] [5] [4] [30] [38]). Получаете: лучшую коррозионную стойкость, соответствие ГОСТ, возможность работы в условиях повышенной влажности. Эти образцы подходят для большинства задач в распределительных сетях, щитах учёта, подключения оборудования. Оптимальный баланс цены и качества для регулярного использования.

Товары: [6] [10] [9] [5] [4] [30] [38] [29] [19] [22] [28] [40]

Высокий ценовой сегмент

Гильзы больших сечений (50 мм кв. и выше): [18] [19] [22] [24] [25] [26] [27] [23] [28] [40] [41] [36] [37]. Что получаете: высокую токовую нагрузку (до 175 А и выше), лужёное покрытие, соответствие требованиям длительной эксплуатации. Особенно важны при монтаже силового оборудования, в энергораспределительных устройствах, на объектах с жёсткими условиями. Цена выше, но это связано с расходом материала и необходимостью точного производства. Экономия здесь неуместна - отказ одного соединения может вызвать серьёзные последствия.

Товары: [18] [19] [22] [24] [25] [26] [27] [23] [28] [40] [41] [36] [37]

Выводы

Если задача - ремонт в квартире или щите приборов, достаточно простых медных гильз ([2] [3]) для сечений 2.5-6 мм кв.. Для условий с повышенной влажностью или открытой трассировки выбирайте лужёные модификации ([6] [9] [30]). Если работа ведётся с многожильными проводами, предпочтительны гильзы с контрольным окном ([7] [34]). Для мощных линий (от 16 мм кв.) обязательно используйте лужёные гильзы ([10] [5] [19]). При необходимости быстро соединять разные сечения - смотрите универсальные ([31] [34]). Для силовых линий свыше 50 мм кв. критично использование качественных лужёных изделий ([18] [24] [40]).
