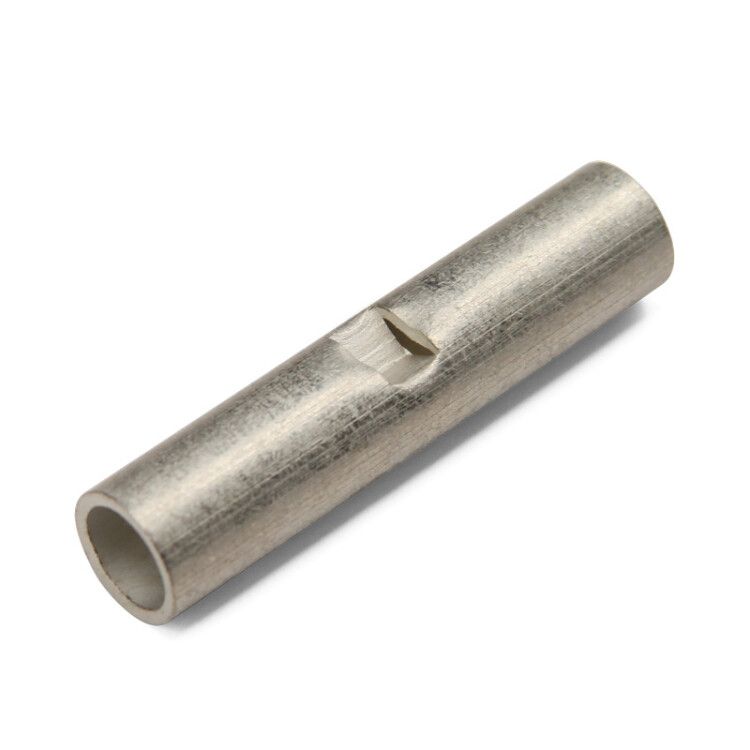

Гильза соединительная ГМЛ(о) 2.5-6 мм² лужёная КВТ 68413

Гильза медная луженая под опресовку ГМЛ(о) 2,5/6 с технологическим отверстием (100 шт/упак) КВТ предназначена для надёжного стыкового соединения медных жил кабелей и проводов без осевой нагрузки. Благодаря лужёному покрытию и визуальному контролю глубины запрессовки, этот компонент обеспечивает долговечное и безопасное соединение даже в сложных условиях эксплуатации.

Назначение и область применения

Гильза медная луженая под опресовку ГМЛ(о) 2,5/6 с технологическим отверстием (100 шт/упак) КВТ используется для соединения двух медных жил встык - например, при ремонте кабеля, удлинении провода или сборке распределительных щитов. Подходит для работы в закрытых помещениях и на улице, где нет механических растягивающих усилий на соединение. Номинальное напряжение до 1 кВ позволяет применять её в бытовых, промышленных и коммунальных сетях.

Технические характеристики

• Материал: медь марки М1 - высокая проводимость и прочность
• Покрытие: лужёное (олово-висмутовое) - предотвращает окисление и улучшает контакт
• Номинальное сечение жил: 2,5–6 мм2 - подходит для проводов 2,5; 4; 6 мм2
• Наружный диаметр: 5,5 мм
• Внутренний диаметр: 3,5 мм - обеспечивает плотную посадку жил
• Форма: длинная - увеличивает площадь контакта и равномерность опрессовки
• Рабочий температурный диапазон: от –40 C до +50 C
• Напряжение: до 1 кВ
• Способ монтажа: опрессовка специальным инструментом
• Количество в упаковке: 100 штук
• Цвет: серый

Совместимость и монтаж

Гильза медная луженая под опресовку ГМЛ(о) 2,5/6 с технологическим отверстием (100 шт/упак) КВТ совместима с любыми медными однопроволочными и многопроволочными жилами указанного сечения. Для монтажа требуется инструмент для опрессовки с подходящими матрицами - рекомендуется использовать инструменты от того же производителя (КВТ) для гарантированного качества соединения.

Перед опрессовкой необходимо:

• Зачистить изоляцию с жил на длину, соответствующую длине гильзы
• Вставить жилы с обоих концов до упора - видно через технологическое окно
• Произвести опрессовку в одной точке по центру гильзы

Технологическое окно служит не только для контроля, но и как стопор, препятствуя выскальзыванию жилы после опрессовки.

Безопасность и стандарты

Гильза медная луженая под опресовку ГМЛ(о) 2,5/6 с технологическим отверстием (100 шт/упак) КВТ соответствует требованиям к электроустановкам до 1 кВ. Лужёное покрытие снижает риск коррозии и повышает срок службы соединения. Применение в соответствии с правилами устройства электроустановок (ПУЭ) обеспечивает безопасность эксплуатации.

Преимущества

• Высокая надёжность соединения благодаря лужёному покрытию и качественной меди
• Визуальный контроль глубины захода жилы - исключает некачественную опрессовку
• Широкий диапазон сечений (2,5–6 мм2) - одна гильза заменяет несколько типоразмеров
• Устойчивость к влажности и перепадам температур - подходит для наружной установки
• Совместимость с продукцией КВТ - можно использовать одинаковый инструмент для гильз и наконечников

Ограничения применения

• Не предназначен для соединений с осевой нагрузкой - нельзя использовать там, где возможны растяжения или тянущие силы
• Не применяется для алюминиевых жил - только для медных
• Не рассчитана на напряжения выше 1 кВ
• Требует обязательного использования инструмента для опрессовки - скручивание или пайка недопустимы

Примеры использования

• Соединение фазных проводов в распределительном щите
• Ремонт повреждённого участка кабеля в подвале или на улице
• Объединение жил в многосекционных кабельных трассах
• Подключение оборудования с медными клеммами к основному кабелю
• Монтаж систем автоматизации, где важна надёжность и доступ к месту соединения

Практические советы

• Выбирайте гильзу по максимальному сечению жилы - лучше взять 6 мм2, чем две гильзы на 2,5 и 4 мм2
• Проверьте, что жила полностью вошла в гильзу - край должен быть виден в технологическом окне
• Используйте только инструмент с правильно подобранной матрицей - неправильное давление приведёт к плохому контакту
• Храните гильзы в сухом месте - хотя они лужёные, длительное воздействие влаги может снизить эффективность
• Для массового монтажа удобнее брать упаковки по 100 шт - экономичнее и проще в учёте
