Гильза кабельная ГМЛс 25 (100шт/упак) | 88082 КВТ

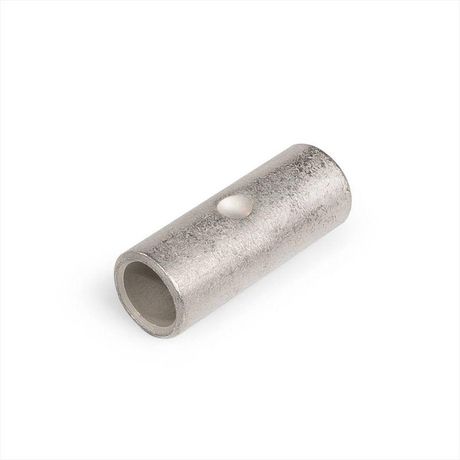

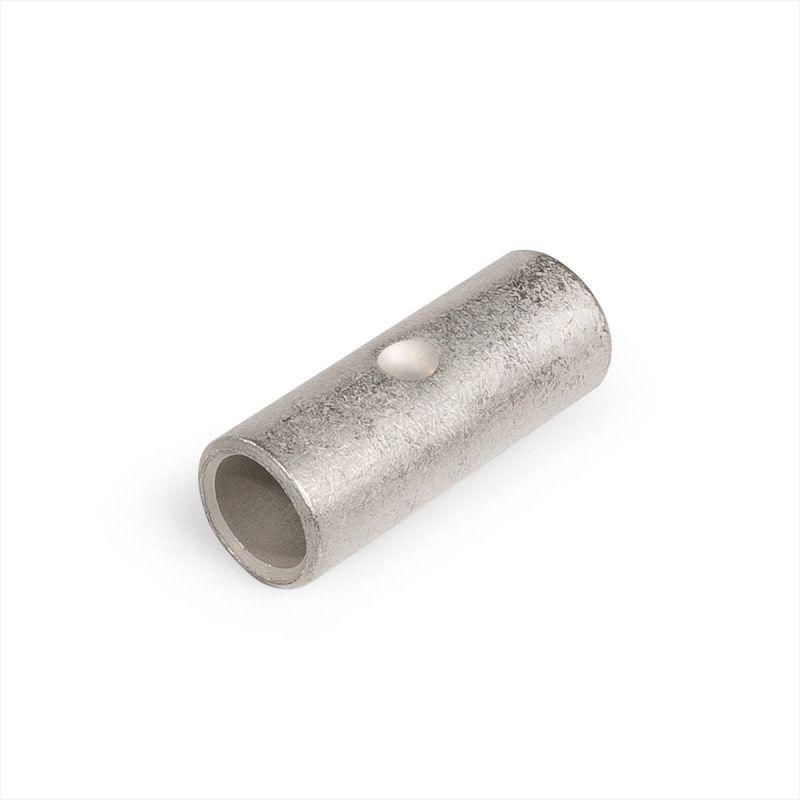

Гильза кабельная ГМЛс 25 КВТ - это стыковой соединитель из лужёной меди для надёжного соединения многожильных и сплошных медных жил кабелей с сечением 25 мм2. Продукт серии КВТ предназначен для работы в распределительных сетях до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии.

Назначение и область применения

Гильза кабельная ГМЛс 25 КВТ используется для создания электрического контакта между двумя концами медных кабельных жил методом стыкового соединения. Подходит для монтажа в кабельных ответвлениях, ремонтных участках, на трансформаторных подстанциях, в распределительных щитах и других местах, где требуется прочное и долговечное соединение без механической нагрузки на жилы.

Технические характеристики

• Поперечное сечение жил: 25 мм2
• Материал: электротехническая медь марки М1
• Номинальное напряжение: до 1 кВ (не выше!)
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Тип соединения: стыковой
• Форма: длинная гильза
• Подходит для: многожильных и сплошных медных жил
• Конструкция: сквозная с внутренним стопором для контроля глубины запрессовки

Совместимость и монтаж

Гильза кабельная ГМЛс 25 КВТ совместима только с медными жилами сечением 25 мм2. Для установки требуются пресс-клещи с матрицей, соответствующей размеру гильзы. Убедитесь, что зачищенные концы жил полностью помещаются внутри гильзы до упора в стопор - это обеспечивает равномерный контакт и предотвращает перегрев. Напряжение на соединении не должно превышать 1 кВ. Соединение не предназначено для использования под осевой растягивающей нагрузкой.

Безопасность и стандарты

Гильза кабельная ГМЛс 25 КВТ изготовлена в соответствии с требованиями к качеству соединений в распределительных сетях низкого напряжения. Лужение соответствует климатическому исполнению Т2 - допускает работу в условиях повышенной влажности, температурных колебаний и агрессивной среды. Не имеет сертификации по ГОСТ Р 50490 для высоковольтных систем - применение выше 1 кВ недопустимо.

Преимущества

• Олово-висмутовое лужение снижает окисление и увеличивает срок службы соединения в сырых условиях
• Стопор внутри гильзы исключает ошибки при запрессовке - жила не выйдет наружу
• Высокая электропроводность меди М1 минимизирует потери энергии
• Длинная форма обеспечивает большую площадь контакта и более равномерное распределение тока

Ограничения применения

• Не применяется для алюминиевых или комбинированных жил - только медь
• Запрещено использовать при рабочем напряжении свыше 1 кВ - даже если указано “10 кВ” в названии, реальный класс - до 1 кВ
• Не рассчитана на механическую нагрузку: нельзя использовать как точку крепления или подвеса
• Не рекомендовано для открытого монтажа вне герметичных корпусов в зонах постоянного воздействия химикатов или солёного воздуха

Примеры использования

• Ремонт повреждённого кабеля в подвале многоэтажного дома
• Соединение фазных жил в распределительном шкафу на объекте ЖКХ
• Установка ответвления от основного кабеля к насосной станции
• Обустройство временной линии питания на стройплощадке

Практические советы

• Перед монтажом зачистите жилы точно на длину, указанную в инструкции к пресс-клещам - слишком длинная зачистка нарушит работу стопора
• Используйте только подходящий инструмент: неправильная матрица деформирует гильзу и снижает надёжность соединения
• Проверьте плотность соединения после прессовки - гильза должна быть равномерно сдавлена, без трещин и выпираний
• Для длительной эксплуатации в агрессивной среде дополнительно изолируйте место соединения термоусадочной трубкой
• Артикул 88082 - единственный номер для заказа этой модели; другие гильзы КВТ с аналогичным сечением могут отличаться по форме или покрытию
