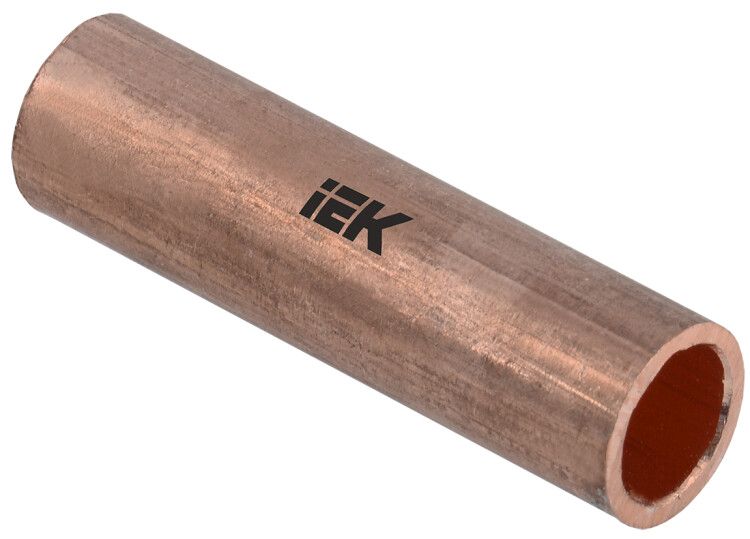

Гильза медная ГМ 25-7 ГОСТ 23469.3 | UGT11-025-07 IEK

Гильза медная ГМ 25-7 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из меди для надёжного соединения многожильных проводников сечением 25 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна высокая электропроводность и механическая прочность соединения.

Назначение и область применения

Гильза медная ГМ 25-7 ГОСТ 23469.3 используется для создания постоянного электрического контакта между двумя медными жилами кабеля или провода. Подходит для стыковых соединений в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях напряжением до 10 000 В. Особенно эффективна при работе с многожильными проводниками, где требуется равномерное распределение давления при опрессовке.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Поперечное сечение: 25 мм2 - рассчитана на провода именно этого сечения.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию без ответвлений.
• Способ монтажа: Опрессовка - требует специальных клещей или пресса для деформации гильзы вокруг жил.
• Форма: Длинная - увеличивает площадь контакта, улучшает механическую устойчивость и снижает риск перегрева.
• Напряжение: До 10 000 В - соответствует требованиям для средневольтных сетей.
• Защитное покрытие: Отсутствует - поверхность голая, без лака, олова или другого антикоррозийного слоя.
• Подходит для многожильных проводников: Да - идеально для гибких кабелей с множеством тонких жил.
• Цвет: Медный - визуальное отличие от алюминиевых аналогов.

Совместимость и монтаж

Гильза медная ГМ 25-7 ГОСТ 23469.3 совместима только с медными жилами сечением 25 мм2. Для монтажа необходим пресс с матрицей, подходящей по размеру и форме для длинной гильзы. Убедитесь, что длина зачищенной части жилы полностью помещается внутри гильзы - минимум 8–10 мм свободного пространства с каждого конца. После опрессовки проверьте качество соединения: не должно быть трещин, выступов или неравномерной деформации. Не используйте плоскогубцы или другие инструменты вместо пресса - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Гильза медная ГМ 25-7 ГОСТ 23469.3 соответствует ГОСТ 23469.3, который регламентирует размеры, материалы и требования к качеству медных соединителей. Напряжение 10 кВ указывает на соответствие нормам для электроустановок до 10000 В. Однако сама гильза не является изолирующим элементом - после опрессовки соединение необходимо дополнительно изолировать термоусадочным кожухом, изоляционной лентой или другими средствами, соответствующими классу напряжения.

Преимущества

• Высокая электропроводность благодаря материалу - медь минимизирует потери энергии.
• Длинная форма повышает надёжность соединения и снижает риск нагрева под нагрузкой.
• Работает с многожильными проводами без потерь качества контакта.
• Не содержит покрытий - исключает возможность отслоения или окисления защитного слоя.
• Произведена по ГОСТ - гарантирует стандартизированные параметры и совместимость с инструментами других производителей.

Ограничения применения

• Не применяется для алюминиевых или комбинированных (алюмомедных) жил - возможен химический контакт и быстрое разрушение соединения.
• Не предназначен для использования вне закрытых устройств без дополнительной изоляции - открытые соединения подвержены коррозии и внешним воздействиям.
• Не рекомендуется для частых перемещений или вибраций - опрессованное соединение не гибкое, может треснуть при изгибе.
• Отсутствие защитного покрытия делает её чувствительной к влаге и агрессивной среде - в условиях повышенной влажности или химической активности требуется герметизация.

Примеры использования

• Соединение фазных жил в распределительном щите 10 кВ.
• Замена повреждённого участка кабеля в подземной линии электропередачи.
• Объединение двух кабелей в кабельной камере трансформаторной подстанции.
• Устройство ответвления в системе освещения высоковольтных объектов (при условии правильной изоляции).

Практические советы

• Перед монтажом зачистите жилы точно на длину гильзы - слишком длинная зачистка снижает механическую прочность, слишком короткая - не позволяет полноценно опрессовать.
• Используйте пресс с матрицей, указанной производителем для гильз типа ГМ 25-7. Неподходящая матрица вызовет недостаточную или избыточную деформацию.
• Проверяйте состояние гильзы перед установкой: не должно быть вмятин, ржавчины или следов коррозии - даже микроскопические повреждения могут стать точкой перегрева.
• После опрессовки всегда изолируйте соединение. Для 10 кВ используйте термоусадочные трубки с внутренним слоем клея и классом напряжения не ниже 10 кВ.
• Артикул ugt11-025-07 - это единственный код для заказа этой конкретной модели. Не путайте с гильзами меньшего/большего сечения или с алюминиевыми аналогами.
