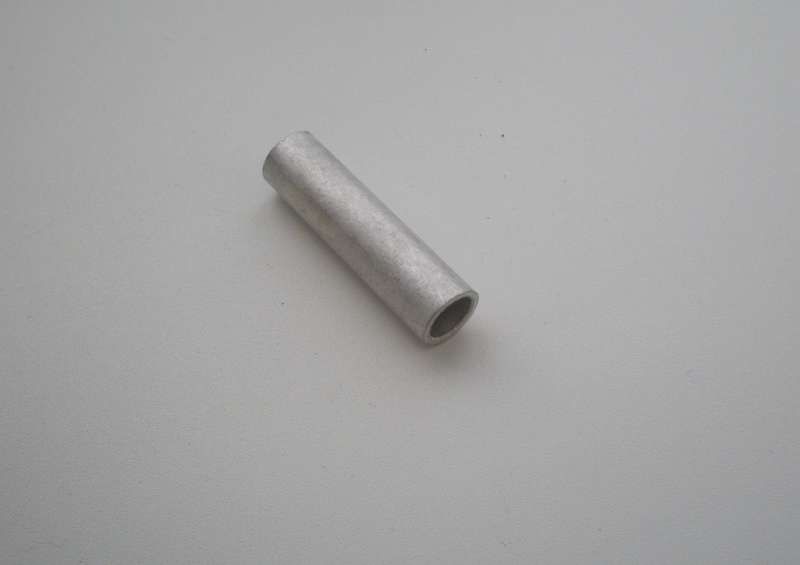

Гильза соединительная ГМЛ 25-8 УХЛ3 опрес. луженая медн. CuPRO КЗОЦМ 7225

Гильза медная соединительная луженая ГМЛ 25-8 для опрессовки от КЗОЦМ предназначена для надёжного соединения медных жил кабелей сечением 25 мм2 методом опрессовки. Лужёное покрытие повышает долговечность контакта, а материал из электротехнической меди обеспечивает минимальное переходное сопротивление. Подходит для промышленных, строительных и энергетических задач, где важна устойчивость к перепадам температур и механическая прочность.

Назначение и область применения

Гильза медная соединительная луженая ГМЛ 25-8 для опрессовки используется для создания постоянных электрических соединений между медными жилами кабелей и проводов. Применяется там, где требуется высокая надёжность контакта и устойчивость к внешним воздействиям:

• монтаж силовых кабелей в распределительных устройствах;
• соединение жил на подстанциях и в кабельных трассах;
• электрооборудование промышленных установок, конвейеров, насосов;
• строительство и реконструкция сетей до 35 кВ;
• работы в условиях повышенной влажности, запылённости или экстремальных температур.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и пластичность для качественной опрессовки.
• Поперечное сечение: 25 кв.мм - рассчитана на жилы именно этого сечения.
• Защитное покрытие: лужение оловом - предотвращает окисление меди, снижает риск коррозии, улучшает совместимость с паяными соединениями.
• Способ монтажа: исключительно опрессовка - требует специального инструмента (клещи или пресс); пайка не предусмотрена как основной способ.
• Рабочее напряжение: до 35 кВ - соответствует требованиям для среднего класса напряжения.
• Диапазон температур: от -70 C до +45 C - работает в холодных регионах и нагреваемых помещениях.
• Исполнение: стандартное - без дополнительных кожухов или усиления.

Совместимость и монтаж

Гильза медная соединительная луженая ГМЛ 25-8 для опрессовки совместима только с медными жилами сечением 25 мм2. Для правильного монтажа необходимо соблюдать следующие условия:

• Жилы должны быть очищены от изоляции и оксидов перед вставкой в гильзу.
• Обязательно использование пресса с матрицей, подходящей по размеру для гильзы ГМЛ 25-8.
• Не допускается удлинение жил путём свивания - они должны быть вставлены полностью, чтобы обеспечить равномерное давление при опрессовке.
• После опрессовки проверьте качество соединения: отсутствие трещин, плотное прилегание, равномерная деформация гильзы.

Безопасность и стандарты

Производится согласно внутренним техническим условиям АО «КЗОЦМ». Соответствует требованиям к электротехнической продукции для работы в сетях до 35 кВ. Лужёное покрытие снижает риск возникновения тепловых точек при длительной нагрузке. Не содержит опасных веществ в соответствии с RoHS.

Преимущества

• Высокая электропроводность благодаря использованию меди марки М2 - минимизация потерь мощности.
• Устойчивость к коррозии благодаря лужению - продлевает срок службы в агрессивных средах.
• Механическая прочность после опрессовки - выдерживает вибрацию и нагрузки, характерные для промышленного оборудования.
• Широкий температурный диапазон - возможность применения в суровых климатических зонах.
• Совместимость с сертифицированным инструментом для опрессовки - гарантия качества соединения.

Ограничения применения

• Не применяется для алюминиевых жил - отличаются по коэффициенту расширения и химической активности.
• Не предназначен для использования вне закрытых систем - открытый монтаж без защиты от механических повреждений недопустим.
• Не следует использовать при температурах выше +45 C длительное время - возможна потеря прочности лужёного слоя.
• Не заменяет ответвительные муфты или термоусаживающиеся элементы - только прямые соединения двух жил.

Примеры использования

• Соединение фазных жил кабеля ВВГнг 3×25 в распределительном щите на производстве.
• Подключение медных шин в трансформаторной подстанции 10/0,4 кВ.
• Монтаж кабеля питания на мобильном буре в Арктике - гильза сохраняет целостность при -60 C.
• Ремонт кабельной линии на объекте ЖКХ с высокой влажностью и наличием конденсата.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и гильзы - даже небольшая разница (например, 25 vs 35 мм2) приведёт к плохому контакту.
• Выбирайте пресс с матрицей, указанной производителем для ГМЛ 25-8 - некорректный инструмент вызывает трещины или неполное сжатие.
• Лужёная поверхность легко паяется - если требуется временный ремонт, можно использовать паяльник, но не как основной способ соединения.
• Храните гильзы в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие влаги может снизить эффективность лужения.
• Артикул 7225 - используйте его при заказе, чтобы избежать путаницы с другими модификациями (например, ГМЛ 35-8 или ГМЛ 16-8).
