Гильза кабельная ГМ 2,5-2,6 (2,5мм² - Ø2,6мм) (в упак.100шт) | 07-5351-3 Rexant MEET

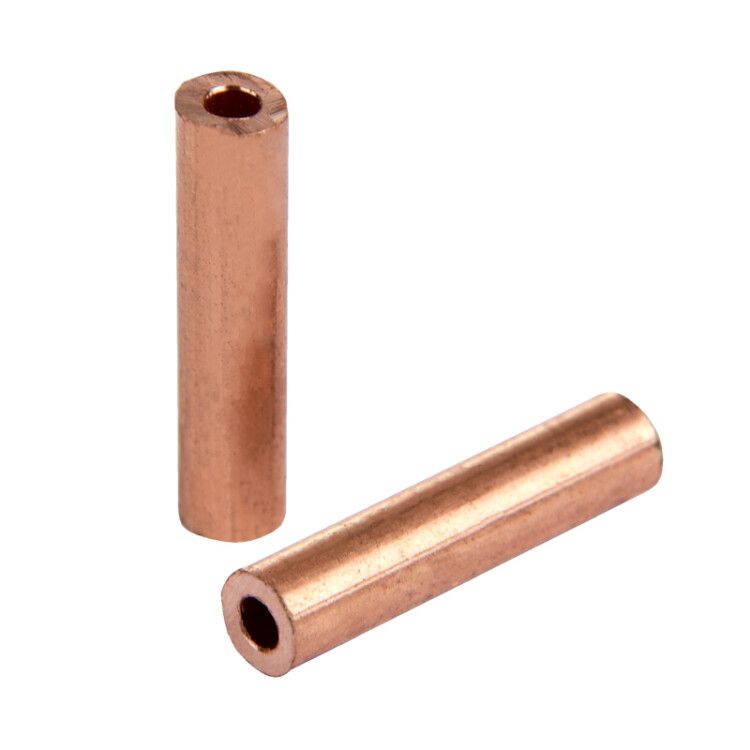

Гильза кабельная ГМ 2,5-2,6 (2,5 мм2 - Ø2,6 мм) от REXANT - это стыковой соединитель из меди для опрессовки одножильных и многожильных проводов сечением 2,5 мм2. Подходит для монтажа в распределительных щитах, на станках и в силовых цепях до 35 кВ. Артикулы 07-5351-3 и etm07-5351-3 соответствуют одной модели в упаковке по 100 штук.

Назначение и область применения

Гильза кабельная ГМ 2,5-2,6 применяется для надёжного соединения медных жил кабелей и проводов методом опрессовки. Предназначена для использования в электрических цепях постоянного и переменного тока до 35 кВ. Часто используется в распределительных устройствах, панелях управления, на производственных линиях, в системах освещения и энергообеспечения зданий. Не подходит для соединений под напряжением без предварительной изоляции.

Технические характеристики

• Тип: стыковая гильза (сквозная конструкция)
• Номинальное сечение: 2,5 мм2 - подходит для проводов с этим сечением
• Внутренний диаметр: 2,6 мм - позволяет плотно захватывать жилы без перегрузки
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Номинальный ток: 21 А - максимальный допустимый ток при нормальных условиях
• Рабочее напряжение: до 35 кВ - рассчитана на средневольтовые сети
• Покрытие: без покрытия - поверхность голая, требует изоляции после опрессовки
• Форма: длинная - увеличивает площадь контакта при опрессовке, снижает риск перегрева
• Упаковка: 100 шт. в комплекте

Совместимость и монтаж

Гильза ГМ 2,5-2,6 совместима с любыми медными жилами сечением 2,5 мм2 - как одножильными, так и многожильными. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под размер гильзы. После опрессовки необходимо обязательно изолировать соединение термоусадочной трубкой, изолентой или другим способом. Убедитесь, что диаметр жилы не превышает 2,6 мм - иначе соединение будет слабым. Не используйте гильзу для алюминиевых жил - она несовместима.

Безопасность и стандарты

Гильза выполнена в соответствии с требованиями к качеству медных соединителей для электромонтажа. Хотя явного указания стандарта в данных нет, её конструкция и материалы соответствуют общепринятому уровню безопасности для сетей до 35 кВ. Применение без изоляции после опрессовки запрещено - это основное условие безопасной эксплуатации.

Преимущества

• Высокая электропроводность благодаря чистой меди - минимизирует потери мощности
• Длинная форма обеспечивает равномерное распределение давления при опрессовке
• Стандартный размер 2,5 мм2 - идеально подходит для распространённых бытовых и промышленных проводов
• Отсутствие покрытия - позволяет использовать любой тип изоляции сверху, без риска отслоения
• Упаковка по 100 шт. - удобна для крупных проектов и профессионального монтажа

Ограничения применения

• Не предназначен для работы под напряжением без последующей изоляции
• Не совместим с алюминиевыми или комбинированными жилами - возможен электрохимический контакт и разрушение
• Не рекомендуется для частых изгибов или вибрационных нагрузок без дополнительной фиксации
• Не защищена от влаги и пыли - требует герметизации в открытых или сырых помещениях
• Не подходит для автоматических сборочных линий - нужен ручной пресс

Примеры использования

• Соединение фазных проводов в распределительном щите 380/220 В
• Замена участка кабеля на производственной линии с медными жилами 2,5 мм2
• Подключение клемм к выводам двигателя или насоса
• Обустройство заземляющих контуров с использованием медного провода
• Монтаж силовой цепи в холодильных установках или кондиционерах

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную половине длины гильзы - не больше!
• Выбирайте пресс с матрицей, помеченной как “2,5 мм2” - некорректный инструмент деформирует гильзу
• Проверьте качество опрессовки: соединение не должно болтаться, а металл вокруг гильзы не должен треснуть
• После опрессовки всегда изолируйте место соединения - даже если вы работаете в сухом помещении
• Храните гильзы в сухом месте - медь может окисляться, особенно при высокой влажности
• Для массового монтажа закупайте сразу упаковку из 100 шт. - экономичнее и проще в управлении
