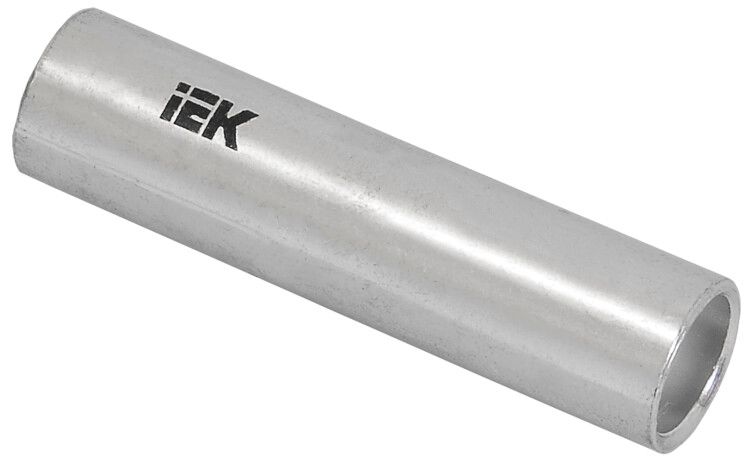

Гильза соединительная ГМЛ-2.5 луженая медн. IEK UGTY10-002-02

Гильза ГМЛ-2,5 медная луженая соединительная от IEK (ИЭК), артикул ugty10-002-02, предназначена для надёжного стыкового соединения медных и алюминиевых проводников сечением 2,5 кв.мм. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к окислению.

Назначение и область применения

Гильза ГМЛ-2,5 медная луженая соединительная используется для создания прочного электрического контакта между двумя проводниками одного или разного материала — медь-медь, медь-алюминий, алюминий-алюминий. Подходит для монтажа в распределительных щитах, на опорах ЛЭП, в кабельных муфтах и других местах, где требуется герметичное и долговечное соединение. Напряжение до 10 кВ позволяет применять её в средневольтных сетях.

Технические характеристики

• Материал: медь, лужёная поверхность — снижает окисление и улучшает контакт
• Поперечное сечение: 2,5 кв.мм — для проводников такого же сечения с каждой стороны
• Наружный диаметр: 4 мм
• Внутренний диаметр: 2,8 мм — обеспечивает плотную посадку жил
• Форма: длинная — увеличивает зону контакта и механическую прочность
• Способ монтажа: опрессовка специальными клещами
• Покрытие: лужёное — защищает от коррозии, особенно важно при соединении с алюминием
• Уровень напряжения: 10 кВ
• Срок службы: 5 лет — при соблюдении условий монтажа и эксплуатации
• Цвет: серый
• Подходит для многожильных проводников: да
• Исполнение: стандартное

Совместимость и монтаж

Гильза ГМЛ-2,5 медная луженая соединительная совместима с любыми одножильными и многожильными проводниками сечением 2,5 кв.мм. Для монтажа необходимы опрессовочные клещи с матрицей, соответствующей диаметру гильзы (4 мм). Убедитесь, что жилы полностью вставлены внутрь — свободный конец не должен выступать. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и перекосов. Не используйте плоскогубцы или другие инструменты вместо спецклещей — это нарушит контакт и снизит надёжность.

Безопасность и стандарты

Гильза ГМЛ-2,5 медная луженая соединительная соответствует требованиям к изоляционным соединениям для напряжений до 10 кВ. Лужёное покрытие предотвращает электрохимическую коррозию при соединении меди и алюминия, что повышает безопасность работы в условиях повышенной влажности. Соответствие стандартам обеспечивается производителем IEK (ИЭК) через контроль качества материалов и технологического процесса.

Преимущества

• Лужёное покрытие продлевает срок службы и исключает окисление контактов
• Длинная форма обеспечивает большую площадь контакта и лучшую механическую устойчивость
• Работает с алюминиевыми и медными проводами — универсальность для смешанных систем
• Высокая проводимость меди гарантирует минимальные потери энергии
• Стандартный размер и исполнение позволяют использовать с широким спектром опрессовочных инструментов

Ограничения применения

• Не предназначен для соединений сечением более 2,5 кв.мм — использование с большим сечением вызывает перегрев и выход из строя
• Не рекомендуется для постоянного погружения в воду — хотя лужёное покрытие защищает от влаги, гильза не имеет IP-защиты
• Срок службы 5 лет указан при нормальных условиях; в агрессивных средах (высокая влажность, химические пары) возможна преждевременная деградация
• Не применяется для соединений под высокой вибрацией без дополнительной фиксации

Примеры использования

• Соединение медного кабеля с алюминиевой шиной в распределительном щите
• Замена повреждённого участка кабеля в воздушной линии 6–10 кВ
• Объединение двух многожильных проводов в кабельной камере
• Монтаж ответвлений в трансформаторных подстанциях

Практические советы

• Перед монтажом зачистите жилы на длину, равную половине длины гильзы — слишком малая зачистка снижает контакт, слишком большая — создаёт риск выпадения жилы
• При работе с алюминием используйте антиоксидантную пасту — она дополнительно защищает от окисления
• Выбирайте клещи с матрицей, подходящей именно для гильз диаметром 4 мм — некорректная опрессовка приведёт к плохому контакту
• Проверяйте соответствие сечения провода и гильзы — даже небольшая разница (например, 2,5 vs 3 кв.мм) может привести к нагреву
• Храните гильзы в сухом месте — длительное воздействие влаги может повредить луд, даже если материал медный
