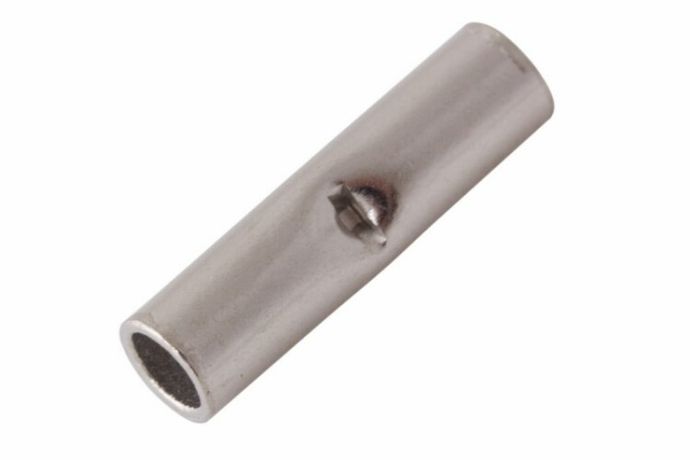

Соединительная гильза L-15 мм 1.5-2.5 мм² (ГМЛ (DIN) 2,5) | 08-0722 REXANT MEET

Соединительная гильза Rexant etm08-0722 - это стыковой обжимной соединитель из латуни с лужёным покрытием, рассчитанный на сечение провода 1,5–2,5 мм2 и длину 15 мм. Применяется там, где требуется надёжное, долговечное и механически устойчивое соединение медных жил - особенно в условиях вибраций и подвижных систем.

Назначение и область применения

Соединительная гильза Rexant etm0722 используется для создания стыкового соединения двух медных проводов одинакового сечения. Подходит для многожильных и одножильных проводников. Часто применяется в подвижных электросистемах: автомобильной, железнодорожной, авиационной и судовой технике, а также в оборудовании с повышенными требованиями к надёжности - например, в климатических установках, радиоэлектронике и пультах управления.

Технические характеристики

• Тип соединения: стыковой (два провода вставляются с противоположных концов)
• Номинальное сечение провода: 1,5 – 2,5 мм2
• Номинальный ток: 19 А
• Рабочее напряжение: до 35 кВ
• Материал контакта: латунь
• Покрытие: лужёное (электролитическое)
• Форма: длинная гильза, 15 мм
• Способ монтажа: обжим пресс-клещами
• Исполнение: DIN (соответствует европейским стандартам)
• Число ответвлений: 0 (только прямое соединение)

Совместимость и монтаж

Соединительная гильза Rexant etm08-0722 совместима только с медными проводниками сечением 1,5–2,5 мм2. Для правильного монтажа необходимо:

• Зачистить изоляцию с обоих проводов на длину, достаточную для полного входа в гильзу (обычно 8–10 мм)
• Вставить жилы с обеих сторон до упора - центральная выемка в гильзе служит ориентиром
• Обжать двумя зажимами пресс-клещами: один - на каждом конце гильзы
• Использовать клещи, подходящие по матрице: HT-301 H, HT-301 N, HT-301 W

Не допускается использование гильзы для алюминиевых или комбинированных проводов. Неправильный обжим снижает проводимость и увеличивает риск перегрева.

Безопасность и стандарты

Соединительная гильза выполнена в соответствии с требованиями DIN. Лужёное покрытие предотвращает окисление латуни, что важно для длительной работы в условиях влажности и температурных колебаний. Уровень напряжения 35 кВ указывает на возможность применения в силовых цепях среднего класса, однако в бытовых сетях 220 В она используется исключительно как надёжный механический соединитель.

Преимущества

• Высокая механическая прочность: латунная трубка не деформируется при нагрузках
• Устойчивость к коррозии благодаря лужению
• Цельнотянутая конструкция - нет сварных швов, которые могли бы ослабнуть
• Центральный ограничитель позволяет точно выровнять провода перед обжимом
• Совместимость с популярными пресс-клещами (HT-301)

Ограничения применения

• Не подходит для алюминиевых, стальных или композитных проводов
• Не предназначен для соединения более чем двух жил
• Не рекомендуется использовать в открытых наружных установках без дополнительной герметизации
• Нельзя применять при температурах выше +105 C - материал теряет прочность
• Не заменяет изолирующие соединители; требует последующей изоляции (термоусадка, изолента)

Примеры использования

• Соединение проводов в бортовой сети автоприцепа
• Монтаж кабеля в системе вентиляции вагона метро
• Объединение фазных проводов внутри распределительного щита на судне
• Замена повреждённого участка кабеля в радиооборудовании

Практические советы

• Перед обжимом проверьте, чтобы провода полностью вошли в гильзу - видимые концы нарушают контакт
• Используйте только оригинальные пресс-клещи HT-301 - другие могут не обеспечить нужное давление
• После обжима осмотрите место соединения: если есть трещины или неравномерная деформация - замените гильзу
• Для защиты от внешних воздействий используйте термоусадочные трубки или изолирующую ленту
• При работе в условиях постоянной вибрации - дополнительно закрепите соединение хомутиком
