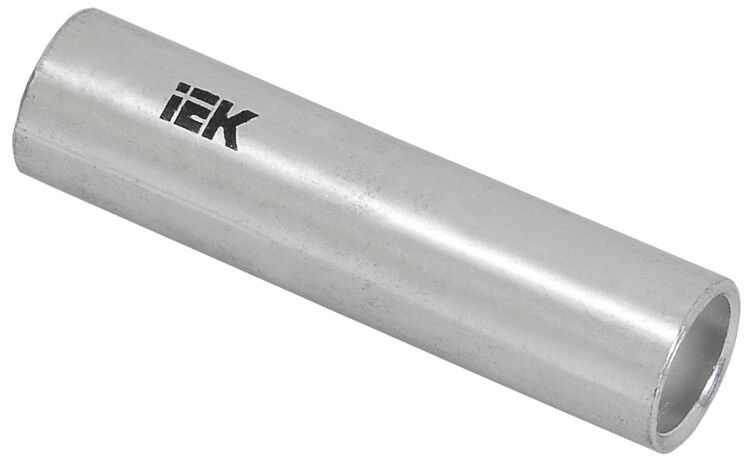

Гильза соединительная ГМЛ-1.5 луженая медн. IEK UGTY10-001-01

Гильза ГМЛ-1,5 медная луженая соединительная от IEK - это стыковой соединитель из лужёной меди для надёжного соединения одножильных и многожильных проводников сечением 1,5 кв.мм. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность контакта и устойчивость к окислению.

Назначение и область применения

Гильза ГМЛ-1,5 медная луженая соединительная используется для создания прочного электрического соединения между двумя проводниками одного или разного материала - медь-медь, медь-алюминий, алюминий-алюминий. Подходит для прокладки в распределительных щитах, на опорах ЛЭП, внутри трансформаторных подстанций и других местах, где требуется герметичное и долговечное соединение. Напряжение до 10 кВ позволяет применять её в средневольтных сетях.

Технические характеристики

• Материал: медь, лужённая поверхность - защищает от окисления и улучшает контакт
• Поперечное сечение: 1,5 кв.мм - рассчитана на провода именно этого сечения
• Наружный диаметр: 3,1 мм
• Внутренний диаметр: 1,9 мм - обеспечивает плотную посадку жил
• Форма: длинная - увеличивает площадь контакта и снижает риск перегрева
• Способ монтажа: опрессовка специальными клещами
• Подходит для многожильных проводников: да
• Уровень напряжения: 10 кВ
• Цвет: серый
• Срок службы: 5 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Гильза ГМЛ-1,5 медная луженая соединительная совместима с любыми проводниками сечением 1,5 кв.мм, будь то одножильный или многожильный, медный или алюминиевый. Для монтажа необходимы опрессовочные клещи с матрицей, подходящей под диаметр гильзы (3,1 мм). Перед опрессовкой зачищают изоляцию на длину, равную половине длины гильзы, и вставляют проводники с двух сторон до упора. После опрессовки проверяют механическую прочность соединения - оно не должно вытягиваться.

Безопасность и стандарты

Гильза ГМЛ-1,5 медная луженая соединительная соответствует требованиям к соединительным элементам для высоковольтных систем. Лужёное покрытие предотвращает образование оксидов, что снижает риск нагрева и возгорания. Уровень напряжения 10 кВ указывает на соответствие нормам для среднего класса напряжений. Однако использование вне допущенных условий (например, выше 10 кВ) запрещено.

Преимущества

• Лужёная медь - устойчива к коррозии, особенно важна во влажной среде
• Длинная форма - равномерно распределяет ток, снижает плотность тока и температурный режим
• Поддержка смешанных соединений - медь/алюминий без переходных пластин
• Высокая механическая прочность после опрессовки
• Серый цвет - легко отличить от других типов гильз при визуальной диагностике

Ограничения применения

• Не применяется для сечений больше или меньше 1,5 кв.мм - не обеспечит нужного контакта
• Запрещена работа при напряжении свыше 10 кВ
• Не предназначен для использования в условиях постоянного механического растяжения или вибрации без дополнительной фиксации
• Срок службы 5 лет - при превышении температурного режима или некачественной опрессовки срок может сократиться

Примеры использования

• Соединение медных кабелей в распределительном шкафу 6(10) кВ
• Переход от алюминиевой жилы к медному выводу автомата
• Ремонт повреждённого участка кабельной линии в подземной канализации
• Объединение двух многожильных проводов в зоне подключения оборудования

Практические советы

• Выбирайте опрессовочные клещи с точной матрицей - неправильный инструмент деформирует гильзу и нарушит контакт
• Проверяйте глубину ввода проводника - он должен полностью войти внутрь, чтобы не было воздушных зазоров
• После опрессовки осмотрите место соединения: трещины, сколы или неравномерная деформация - признак брака
• При работе с алюминием используйте антиоксидантную пасту перед введением в гильзу - продлит срок службы
• Не используйте паяльник - пайка недопустима, нарушается целостность и гарантия соединения
