Трубка термоусаживаемая ТТК-(3:1)-9/3 прозрачная | 59685 КВТ

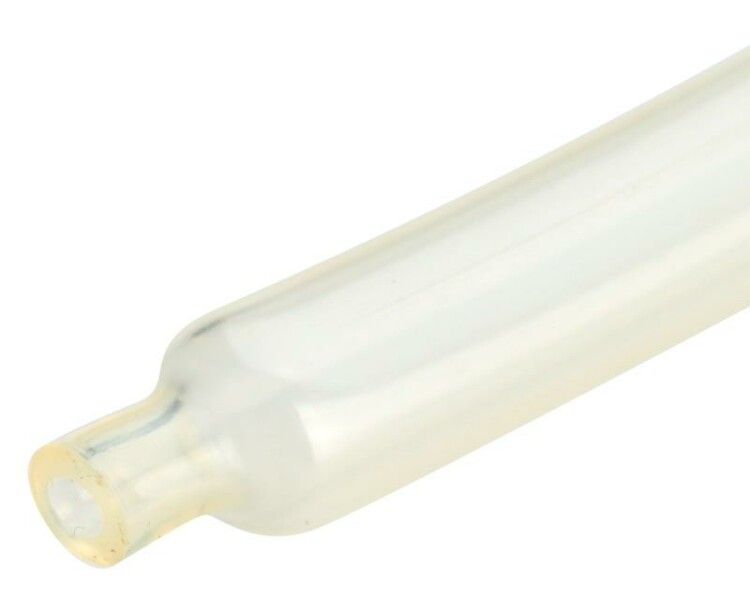

Трубка термоусаживаемая клеевая ТТК-(3:1)-9/3 прозрачная 10м КВТ предназначена для герметизации, изоляции и защиты от коррозии электрических соединений. Благодаря клеевому слою и прозрачному материалу она позволяет контролировать состояние контакта после монтажа. Применяется в электроэнергетике, телекоммуникациях и промышленном оборудовании.

Назначение и область применения

Трубка термоусаживаемая клеевая ТТК-(3:1)-9/3 прозрачная 10м КВТ используется для:

• герметизации и изоляции опрессованных, сваренных или скрутных соединений проводов;
• защиты от влаги, пыли и коррозии в условиях повышенной влажности или агрессивной среды;
• визуального контроля качества соединения после усадки благодаря прозрачной оболочке;
• маркировки кабелей и жил - допускается нанесение надписей на поверхности до усадки.

Подходит для работ в электроэнергетике, телекоммуникационных системах, на производстве, в транспорте и других областях, где требуется надёжная изоляция с гарантированной герметичностью.

Технические характеристики

• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается втрое, что позволяет использовать одну трубку для проводов разного диаметра.
• Диаметр до усадки: 9 мм - подходит для кабелей и жил с внешним диаметром до этого значения.
• Диаметр после усадки: 3 мм - плотно облегает соединение, исключая люфт.
• Толщина стенки после усадки: 0,6 мм - достаточна для механической прочности и электрической изоляции.
• Материал: полиолефин - устойчив к УФ, химическим воздействиям, не выделяет токсичных веществ при нагреве.
• Клеевой слой: да - равномерно нанесён по всей внутренней поверхности, обеспечивает герметичность даже на шероховатых поверхностях.
• Температура монтажа: 115–140 C - требует точного контроля температуры для равномерной усадки без повреждения материала.
• Номинальное напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного тока.
• Поперечное сечение провода: 3,6–8,1 мм2 - рекомендовано для медных жил указанного сечения.
• Состав: без галогенов - безопасна при возгорании, не образует едких паров.
• Цвет: прозрачный - позволяет проверить целостность и качество соединения без демонтажа.
• Нормативный документ: ТУ 2247-021-97284872-2006 - соответствует требованиям российского стандарта.

Совместимость и монтаж

Трубка термоусаживаемая клеевая ТТК-(3:1)-9/3 прозрачная 10м КВТ совместима с любыми типами соединений внутри указанных габаритов. Для монтажа необходим источник тепла с регулируемой температурой:

• высокотемпературные фены серии ТТ;
• пропановые горелки ПГ;
• портативные бутановые горелки марки «КВТ».

Перед монтажом необходимо:

• зачистить и зачистить место соединения от оксидов и грязи;
• надеть трубку так, чтобы она перекрывала соединение минимум на 5–10 мм с каждой стороны;
• нагревать равномерно, начиная с центра, двигаясь к краям - это предотвращает образование воздушных пузырей под клеем.

Не используйте открытый пламя напрямую - это вызывает местное перегревание и деформацию.

Безопасность и стандарты

Трубка термоусаживаемая клеевая ТТК-(3:1)-9/3 прозрачная 10м КВТ изготовлена из материалов без галогенов, что снижает риск образования токсичных продуктов при возгорании. Соответствует требованиям ТУ 2247-021-97284872-2006. Номинальное напряжение 1 кВ обеспечивает безопасную эксплуатацию в бытовых и промышленных сетях до 1000 В. Подходит для работы в помещениях и на открытом воздухе при соблюдении условий температурного режима.

Преимущества

• Высокий коэффициент усадки 3:1 - одна трубка заменяет несколько размеров, экономит запасы и время.
• Клеевой слой создаёт сплошную герметичную прослойку - исключает попадание влаги и коррозионных агентов.
• Прозрачный корпус - позволяет визуально оценить качество соединения без вскрытия.
• Материал полиолефин - долговечен, устойчив к старению, не трескается при низких температурах.
• Отсутствие галогенов - экологически безопасно, соответствует современным нормам безопасности.

Ограничения применения

• Не применяется для соединений с диаметром более 9 мм до усадки - трубка не сможет полностью охватить поверхность.
• Не подходит для постоянного погружения в жидкости - хотя герметична, не является водонепроницаемой конструкцией для длительного подводного использования.
• Работает только при температуре выше +115 C - недостаточно мощный источник тепла не обеспечит полноценной усадки.
• Не предназначен для механической нагрузки - не заменяет муфты или кабельные вводы в зонах с вибрацией или ударными воздействиями.
• Не следует применять в условиях температур ниже –40 C без предварительного прогрева - материал становится хрупким.

Примеры использования

• Изоляция ответвлений в распределительных щитах 0,4 кВ.
• Защита соединений между силовым кабелем и клеммником на насосной станции.
• Герметизация концов многожильных проводов в телекоммуникационных шкафах.
• Обработка мест присоединения антенного кабеля к радиооборудованию на открытом воздухе.
• Маркировка групп кабелей в панелях управления - можно нанести этикетку или маркером перед усадкой.

Практические советы

• Выбирайте длину трубки с запасом - минимум 10–15 мм с каждой стороны от соединения, чтобы обеспечить надёжную герметизацию.
• При работе с несколькими жилами - убедитесь, что сумма их диаметров не превышает 9 мм до усадки.
• Для лучшей адгезии клея - протрите поверхность провода спиртом перед установкой трубки.
• Не сматывайте трубки в кольца - это может вызвать деформацию и затруднить равномерный нагрев.
• Храните в сухом месте при температуре от –10 C до +30 C - избегайте прямого солнечного света.
• При необходимости маркировки - пишите на трубке до нагрева; после усадки надпись станет нечитаемой.
