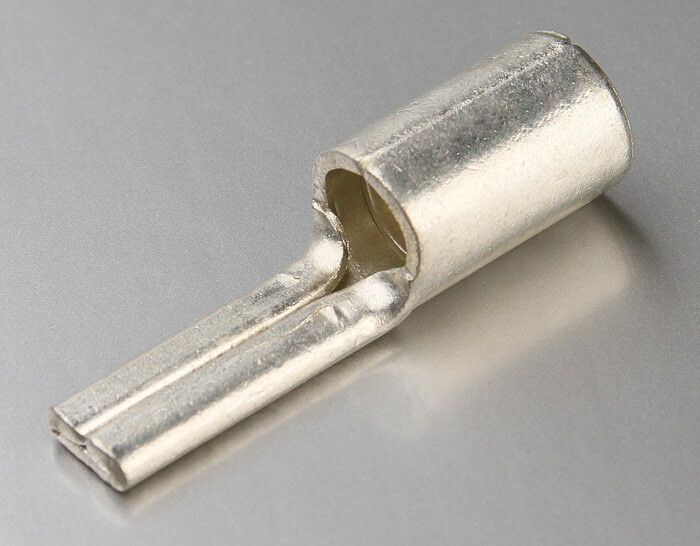

Наконечник штифтовой плоский НШП-1.5 1.5 мм² КВТ 59120

Наконечник штифтовой плоский НШП-1.5 КВТ предназначен для надёжного оконцевания медных проводов сечением 1,5 мм2 методом опрессовки. Благодаря лужёной поверхности и точному соответствию DIN 46230, этот наконечник обеспечивает стабильный контакт при подключении к клеммам автоматических выключателей и других компактных электроустройств. Артикул 59120, бренд КВТ.

Назначение и область применения

Наконечник штифтовой плоский НШП-1.5 КВТ используется для оконцевания однопроволочных и многожильных медных проводов сечением 1,5 мм2 перед подключением к клеммам. Подходит для установки в устройствах с узкими контактными зажимами - например, в автоматических выключателях, УЗО, контакторах, распределительных щитах и контроллерах. Применяется в промышленном оборудовании, системах автоматизации, бытовой и коммерческой электропроводке.

Технические характеристики

• Номинальное сечение кабеля: 1,5 мм2
• Номинальное напряжение: до 35 кВ
• Материал: электротехническая медь марки М1
• Покрытие: лужёное (олово-висмутовое)
• Форма контактной площадки: плоский штырь
• Наружный диаметр: 3,4 мм
• Внутренний диаметр: 1,6 мм
• Способ монтажа: опрессовка
• Стандарт: DIN 46230
• Цвет изоляции: серый (не является изоляционным элементом - цвет указывает на тип/серию)

Совместимость и монтаж

Наконечник штифтовой плоский НШП-1.5 КВТ совместим с кабелями из меди сечением 1,5 мм2. Для монтажа требуется пресс-клещи с матрицей, подходящей под размеры штыревого наконечника. Не используйте клещи с слишком большим или маленьким зазором - это снижает прочность соединения. После опрессовки проверьте герметичность: провод не должен свободно болтаться внутри трубки. Лужёная поверхность позволяет легко закручивать винты даже после длительной эксплуатации - оксиды не образуются.

Безопасность и стандарты

Изделие соответствует международному стандарту DIN 46230, что гарантирует соответствие геометрии, механической прочности и электрической проводимости. Напряжение 35 кВ указывает на класс изоляции всей системы, в которую установлен наконечник - сам наконечник не изолирован. Обязательно соблюдайте правила работы с токоведущими частями. Лужёное покрытие предотвращает коррозию, повышая безопасность в условиях повышенной влажности.

Преимущества

• Монолитная трубка с сварным швом - исключает расслоение при опрессовке
• Поперечные насечки внутри трубки усиливают захват жилы и снижают риск проскальзывания
• Олово-висмутовое покрытие защищает от окисления, продлевает срок службы контакта
• Плоский штырь идеально входит в узкие клеммы автоматов и модульных устройств
• Высокая механическая прочность - выдерживает вибрацию и нагрузки в промышленных условиях

Ограничения применения

Не применяйте наконечник штифтовой плоский НШП-1.5 КВТ для алюминиевых проводов - материал несовместим. Не допускается использование без опрессовки - просто затягивание винтом приведёт к перегреву и выходу из строя. Не предназначена для открытой прокладки без защиты - хотя покрытие устойчиво к коррозии, долгосрочное воздействие химически активных сред требует дополнительной изоляции. Не используйте для токов выше 20 А без учёта температурного режима - возможен нагрев в замкнутых корпусах.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии ABB S200, Schneider iC60, Legrand Céliane
• Присоединение провода к клеммам УЗО и дифференциальных автоматов
• Монтаж в частотных преобразователях и PLC-устройствах с компактными клеммами
• Обвязка силовых цепей на станках, конвейерах, системах вентиляции

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки - не более 8–10 мм
• Убедитесь, что все жилы полностью вошли в трубку; не допускайте выпирающих прядей
• Выбирайте пресс-клещи с матрицей, помеченной как “NShP” или “штырь 1,5 мм2”
• Проверяйте результат: после опрессовки наконечник не должен деформироваться боковым давлением
• Храните в сухом месте - хоть покрытие антикоррозийное, влага может попасть в упаковку
• Упаковка содержит 100 штук - удобно для крупных проектов, но не забудьте закрывать контейнер после использования
