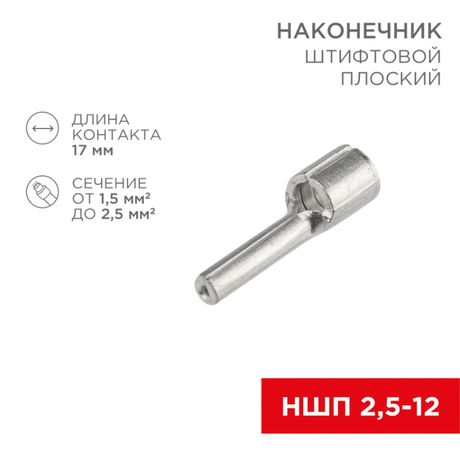

Наконечник штифтовой плоский кабельный (НШП) 2.5–12 | 08-1708 REXANT MEET

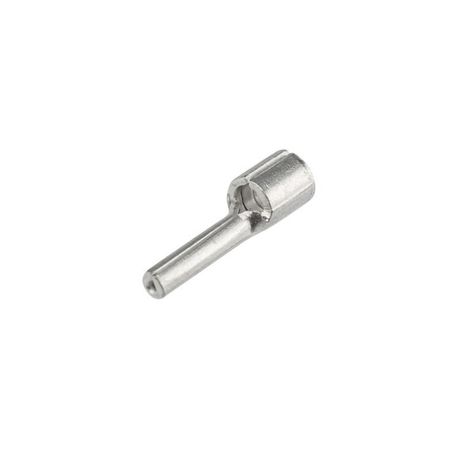

Наконечник штифтовой плоский кабельный (НШП) 2.5–12 от Rexant - это надёжный элемент для оконцевания медных многожильных проводов сечением 1,5–2,5 мм2 методом опрессовки. Артикулы etm08-1708 и 08-1708 подходят для подключения к узким клеммам автоматов, контакторов и других устройств с ограниченным зазором между зажимами.

Назначение и область применения

Наконечник штифтовой плоский кабельный (НШП) 2.5–12 предназначен для создания прочного и долговечного соединения между медным кабелем и электрическими клеммами. Особенно эффективен там, где требуется компактная форма - например, при подключении к автоматическим выключателям, реле, клеммным колодкам с узкими зажимами. Подходит для промышленного оборудования, щитовой аппаратуры, систем управления и автоматизации.

Технические характеристики

• Тип: Наконечник штифтовой плоский (НШП)
• Номинальное сечение кабеля: 1,5–3 мм2 (оптимально для 1,5–2,5 мм2)
• Диаметр штифта: 1,7 мм
• Материал: Электротехническая медь
• Покрытие: Лужёное (олово-висмутовое) - защищает от окисления
• Максимальный допустимый ток: 27 А
• Форма гильзы: Короткая - снижает габариты и повышает плотность сборки
• Способ монтажа: Опрессовка
• Совместим с многопроволочными проводниками: Да

Совместимость и монтаж

Наконечник штифтовой плоский кабельный (НШП) 2.5–12 монтируется исключительно методом опрессовки. Для качественного обжима используйте пресс-клещи, совместимые с формой и размером гильзы:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не применяйте обычные клещи или плоскогубцы - это приведёт к плохому контакту, перегреву и выходу из строя. Обжим выполняется поверх изоляции кабеля, что предотвращает повреждение жил.

Безопасность и стандарты

Изделие соответствует требованиям к надёжности соединений в электроустановках до 1000 В. Лужёное покрытие обеспечивает устойчивость к влаге и коррозии, что важно для работы в условиях повышенной влажности или температурных перепадов. Материал - медь высокой проводимости - минимизирует потери энергии и нагрев.

Преимущества

• Рельефные насечки на штифте обеспечивают механическую фиксацию в клемме - исключает самопроизвольное выпадение
• Монолитная сварная гильза усиливает место перехода от жилы к штифту - повышает срок службы
• Одна модель подходит сразу для трёх сечений (1,5–3 мм2), что упрощает запасы и замену
• Лужёное покрытие сохраняет хорошую проводимость даже после длительной эксплуатации
• Короткая гильза позволяет экономить место в распределительных щитах

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Не рекомендуется применять в цепях с током выше 27 А - риск перегрева
• Запрещено использование без пресс-клещей - ручной обжим недопустим
• Не подходит для кабелей сечением менее 1,5 мм2 или более 3 мм2 - не обеспечивается герметичность и прочность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Присоединение проводов к клеммам контакторов и реле
• Соединение с клеммными колодками в пультах управления станков
• Установка в частных и промышленных распределительных устройствах

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - лучше брать провода 1,5–2,5 мм2, чем крайние значения (1,5 или 3 мм2)
• При использовании нескольких одинаковых наконечников - выбирайте одну партию (один артикул): etm08-1708 или 08-1708 - они идентичны
• После обжима слегка потяните за провод - если он не выскакивает, соединение выполнено правильно
• Не снимайте изоляцию слишком далеко - она должна полностью закрывать гильзу, чтобы избежать пробоя
• Храните в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие влаги снижает срок службы
