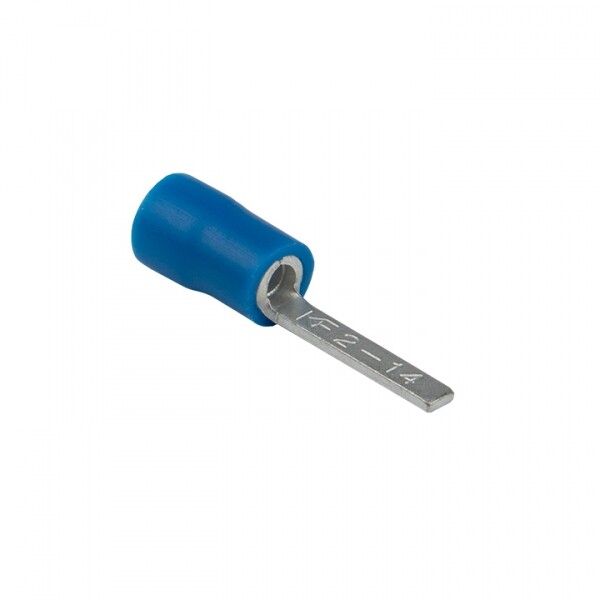

Наконечник штыревой плоский изолированный НШПИ 1.0-2.5 (уп 50шт) EKF PROxima | nshpi-1.0-2.5

Наконечник штыревой плоский изолированный НШПИ 1.0-2.5 от EKF PROxima - это надёжное решение для оконцевания многожильных медных проводов сечением 1–2,5 мм2. Продукт обеспечивает безопасное и долговечное соединение с контактами штифтового типа, например, в автоматических выключателях, УЗО и клеммниках. Упакован по 50 штук, что удобно для профессионального монтажа.

Назначение и область применения

Наконечник штыревой плоский изолированный НШПИ 1.0-2.5 применяется для подготовки медных многожильных проводов к подключению в устройствах с штифтовыми контактами. Подходит для установки в распределительных щитах, на автоматах, УЗО, клеммных колодках и других элементах силовой и слаботочной цепи. Особенно эффективен там, где требуется быстрый, надёжный и защищённый контакт без необходимости в дополнительной изоляции.

Технические характеристики

• Форма: Штыревая - позволяет легко вставляться в гнёзда с фиксацией
• Сечение провода: 1 – 2,5 мм2 - совместим с большинством распространённых многожильных проводов
• Материал контакта: Медь с электролитическим лужением - снижает окисление, повышает проводимость и долговечность
• Изоляция: Поливинилхлорид (ПВХ), синий цвет - защищает от случайного замыкания, визуально отличаема
• Внутренний диаметр: 2,3 мм - соответствует стандартному размеру штырей в типовых клеммах
• Максимальный ток: 27 А - рассчитан на нагрузки в бытовых и промышленных сетях
• Рабочее напряжение: до 690 В - подходит для переменного и постоянного тока
• Диапазон температур: от -40 C до +80 C - работает в условиях перепадов температур
• Срок гарантии: 84 месяца - подтверждает высокую надёжность материала и производства

Совместимость и монтаж

Наконечник штыревой плоский изолированный НШПИ 1.0-2.5 монтируется методом опрессовки. Для работы нужна специальная клещи с матрицей для штыревых наконечников - не подходят инструменты для втулочных наконечников. Опрессовка осуществляется **по изоляционной манжете**, а не по металлической части, что предотвращает повреждение изоляции и обеспечивает герметичность. Совместим с проводами, имеющими лаковую изоляцию - не требует зачистки до основного металла. Диаметр штыря 2,3 мм соответствует стандартным гнёздам в оборудовании EKF, Schneider Electric, Legrand, ABB и аналогах.

Безопасность и стандарты

Наконечник штыревой плоский изолированный НШПИ 1.0-2.5 соответствует требованиям безопасности для электромонтажа в соответствии с ГОСТ Р 50030.5.5 и IEC 60947-1. Лужёное покрытие исключает образование оксидов, которые могут вызвать нагрев и выход из строя контакта. Цвет изоляции - синий - соответствует принятой цветовой маркировке для нулевых проводников, что упрощает идентификацию при обслуживании.

Преимущества

• Уже изолирован - не требует дополнительной термоусадки или изоленты
• Высокая механическая прочность после опрессовки - не выпадают из гнезда даже при вибрации
• Стабильный контакт благодаря лужению - меньше переходного сопротивления, меньше нагрев
• Короткая конструкция - компактно занимает место в плотных распределительных щитах
• Поддерживает работу с лакированными проводами - экономит время на зачистку

Ограничения применения

Не предназначены для одножильных жестких проводов - возможен риск разрушения жил при опрессовке. Не рекомендуются для частого демонтажа/монтажа - многократные вставки могут деформировать штырь. Не использовать в средах с агрессивными химическими веществами - ПВХ изоляция чувствительна к растворителям и маслам. Не подходит для токов выше 27 А - превышение может привести к перегреву и плавлению изоляции.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в квартирном щите
• Присоединение нулевых проводников к клеммной колодке в промышленном щите управления
• Монтаж заземляющих проводов к шине PE через УЗО
• Обвязка контроллеров, реле и модульных устройств в системах автоматизации

Практические советы

• Выбирайте опрессовочные клещи с матрицей, специально помеченной для штыревых изолированных наконечников - использование неверного инструмента приведёт к плохому контакту
• Перед опрессовкой проверьте глубину ввода провода - он должен полностью войти в трубку, но не торчать из-под изоляции
• Проверяйте качество опрессовки: после сжатия металл должен плотно обхватывать жилы, а изоляция - остаться целой
• Для проводов с лаковым покрытием не зачищайте слишком сильно - достаточно удалить лак на длине, равной внутренней части наконечника
• Храните в сухом месте - хотя изоляция защищена, длительное воздействие влаги может снизить её свойства
