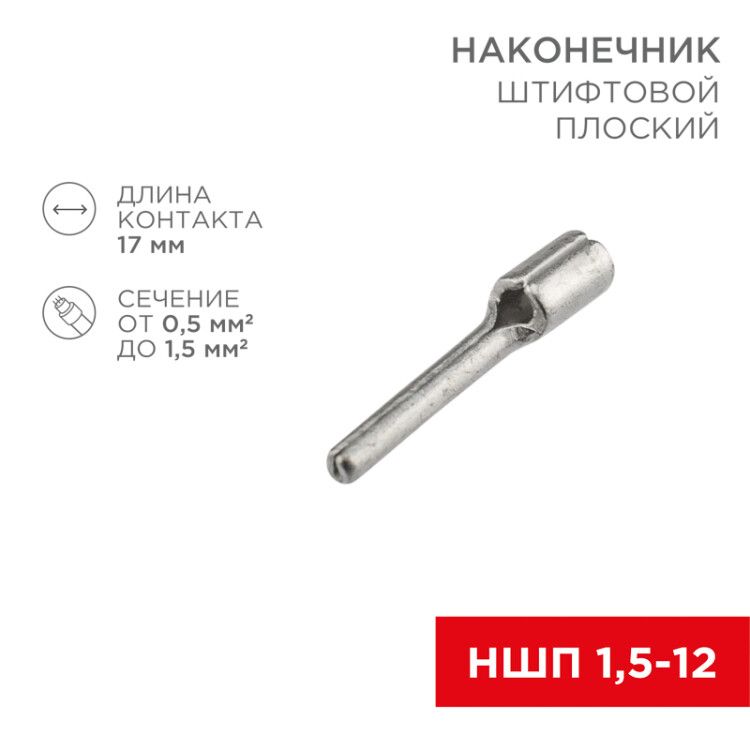

Наконечник штифтовой плоский кабельный (НШП) 1.5–12 | 08-1705 REXANT MEET

Наконечник штифтовой плоский кабельный (НШП) 1.5–12 от Rexant - это надёжный элемент для оконцевания медных многожильных проводов сечением 0,5–1,5 мм2. Артикулы 08-1705 и etm08-1705 обеспечивают устойчивый контакт в компактных клеммах автоматов, контакторов и других устройств с узкими зажимами.

Назначение и область применения

Наконечник штифтовой плоский кабельный (НШП) 1.5–12 предназначен для оконцевания медных многопроволочных проводов перед подключением к клеммам электрических аппаратов. Особенно эффективен там, где требуется плотная фиксация в узком пространстве - например, в автоматах защиты, реле, клеммниках с ограниченной шириной зажима. Подходит для сборки щитов, подключения оборудования на производстве, в системах управления и бытовой автоматизации.

Технические характеристики

• Тип: Наконечник штифтовой плоский (НШП)
• Номинальное сечение провода: 0,5–1,5 мм2 (допускается использование на 0,5–2 мм2 согласно заявленному диапазону)
• Диаметр штифта: 1,3 мм
• Материал: Электротехническая медь
• Покрытие: Лужёное (олово-висмутовое) - защищает от окисления и снижает переходное сопротивление
• Максимальный допустимый ток: 10 А
• Форма гильзы: Короткая - удобна для компактных установок
• Способ монтажа: Опрессовка
• Совместим с многопроволочными проводниками: Да

Совместимость и монтаж

Наконечник штифтовой плоский кабельный (НШП) 1.5–12 требует использования пресс-клещей для качественной опрессовки. Для работы рекомендованы следующие модели:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Опрессовку выполняйте через изоляционную трубку - она остаётся на месте и предохраняет от случайного замыкания. Штифт имеет рельефные насечки, что исключает проскальзывание в клемме даже при вибрациях. Одним типоразмером можно обжимать провода от 0,5 до 1,5 мм2 - это повышает универсальность при работе с разным кабелем.

Особенности конструкции

Гильза выполнена с сварным швом в области перехода к штифту - это делает её монолитной и устойчивой к деформации при опрессовке. Лужёное покрытие не просто декоративное: оно предотвращает окисление меди, особенно в условиях повышенной влажности или перепадов температур. Контактная площадка - плоский штырь - идеально совпадает с формой большинства клемм автоматов и контакторов европейского стандарта.

Преимущества

• Высокая механическая прочность благодаря монолитной гильзе
• Улучшенный контакт благодаря лужению - меньше нагрева при нагрузке
• Рельефные насечки на штифте обеспечивают надёжную фиксацию без болтов
• Один типоразмер покрывает три сечения провода - экономия запасов и времени
• Стандартный диаметр штифта 1,3 мм - совместим с большинством коммутационных устройств

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен риск разрушения жилы при опрессовке
• Максимальный ток 10 А - не подходят для цепей выше этого значения
• Требуют обязательного использования пресс-клещей - нельзя затягивать вручную
• Не рассчитаны на частые демонтажи - после нескольких разборок контакт теряет надёжность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Присоединение проводов к клеммам контакторов на конвейерах
• Завершение жил в клеммных колодках станков ЧПУ
• Монтаж сигнальных цепей в пультах управления

Практические советы

• Перед опрессовкой проверьте, чтобы провод был полностью вставлен в гильзу - не должно быть торчащих жил
• Используйте только указанные пресс-клещи - другие могут не обеспечить нужное давление или повредить форму штифта
• После монтажа потяните за провод - если он не выскальзывает, соединение надёжно
• Не используйте этот наконечник для алюминиевых проводов - материал несовместим
• При работе в агрессивной среде (цеха, улица) лужёное покрытие продлевает срок службы - но всё равно периодически проверяйте состояние контактов
