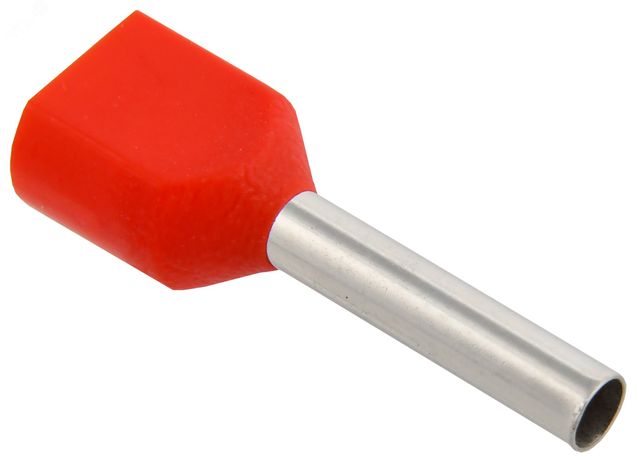

Наконечник НШВИ(2) 1,5-12 красный (20шт/упак) | UTE10-4-D2-6-100 IEK

Наконечник-гильза НШВИ(2) 1,5-12 красный (20 штук в упаковке) от IEK предназначен для надёжного соединения двух медных проводов сечением 1,5 мм2 методом опрессовки. Применяется в распределительных щитах, пультах управления и других устройствах, где требуется прочное и защищённое контактное соединение.

Назначение и область применения

Наконечник-гильза НШВИ(2) 1,5-12 красный (20 штук в упаковке) используется для оконцевания многожильных медных проводов перед подключением к зажимам автоматических выключателей, клеммных колодок, контакторов и другому оборудованию. Особенность модели - возможность одновременного введения двух проводников в одну гильзу, что позволяет выполнять ответвления или параллельное подключение без дополнительных соединителей. Подходит для электрических цепей переменного и постоянного тока до 1000 В.

Технические характеристики

• Поперечное сечение провода: 1,5 мм2 - оптимально для слаботочных и силовых цепей бытовых и промышленных устройств
• Материал гильзы: медь - обеспечивает высокую электропроводность и термостойкость
• Покрытие: лужёное - предотвращает окисление, увеличивает срок службы контакта
• Изоляция: PVC - защищает от случайного замыкания, устойчива к механическим повреждениям
• Длина гильзы: 19,6 мм - достаточна для надёжной опрессовки стандартным инструментом
• Наружный диаметр: 6,4 мм - совместим с большинством клеммных зажимов
• Внутренний диаметр: 2,6 мм - рассчитан на два провода 1,5 мм2 каждый
• Цвет изоляции: красный - стандартизированная маркировка для сечения 1,5 мм2
• Срок службы: 5 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник-гильза НШВИ(2) 1,5-12 красный (20 штук в упаковке) монтируется с помощью специального пресс-клещей для опрессовки. Убедитесь, что матрица клещей соответствует типу НШВИ(2) и сечению 1,5 мм2. Перед опрессовкой зачистите изоляцию проводов на длину, равную глубине гильзы (около 18–19 мм). Оба провода должны плотно войти в гильзу без перегибов. После опрессовки проверьте прочность соединения легким растяжением. Не используйте плоскогубцы - они не обеспечивают равномерного давления и снижают надёжность контакта.

Безопасность и стандарты

Наконечник-гильза НШВИ(2) 1,5-12 красный (20 штук в упаковке) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399. Изоляция выполнена из самозатухающего PVC, что исключает распространение горения. Лужёное покрытие снижает риск нагрева при прохождении тока. Соответствие стандартам гарантирует безопасность при работе в условиях повышенной влажности и температурных колебаний.

Преимущества

• Удобство установки: один наконечник заменяет два отдельных, экономит место в клемме
• Высокая надёжность: лужёная медь + качественная изоляция = долгий срок службы
• Чёткая цветовая маркировка: красный цвет сразу указывает на сечение 1,5 мм2
• Готовый комплект: 20 штук в упаковке - хватает на несколько монтажных работ

Ограничения применения

Не применяйте наконечник-гильза НШВИ(2) 1,5-12 красный (20 штук в упаковке) для алюминиевых проводов - материал гильзы несовместим с алюминием, возможен электрохимический эффект. Не допускается использование с проводами сечением более 1,5 мм2 - это вызовет плохой контакт и перегрев. Также не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации - хотя изоляция прочная, механический люфт может ослабить соединение.

Примеры использования

• Подключение двух проводов от датчиков к одной клемме в панели управления станком
• Разветвление питания на два светильника от одного автомата в распределительном щите
• Замена старого соединения в щите с использованием клемм WAGO - вместо скрутки с изолентой
• Обустройство цепей освещения в помещениях с высокой влажностью (ванная, кухня)

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника - даже небольшое отклонение снижает надёжность
• Храните упаковку с наконечником-гильзой НШВИ(2) 1,5-12 красный (20 штук в упаковке) в сухом месте - влага может повредить лудёное покрытие
• Если провода слишком жесткие, слегка разведите их концы перед введением в гильзу - так будет легче добиться равномерной заполнености
• Для массового монтажа закупайте сразу несколько упаковок - цветовая маркировка уменьшает вероятность ошибки при сборке
