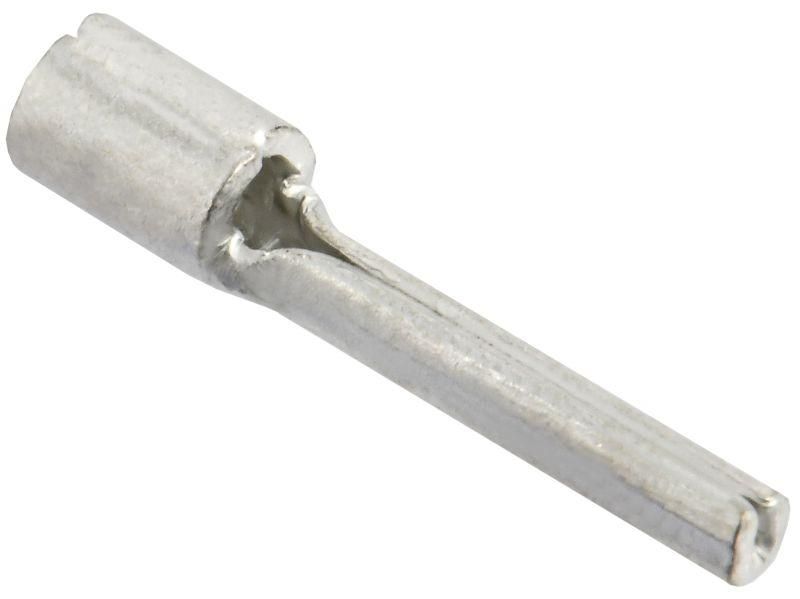

Наконечник НШП 1,5–12 (100шт/упак) | UNN10-D15-12 IEK

Наконечник обжимной кабельный НШП 1,5–12 (100 штук в упаковке) от IEK предназначен для надёжного соединения медных жил сечением 0,5–1,5 мм2 с клеммами и разъёмами. Упаковка из 100 штук обеспечивает удобство для массового монтажа в распределительных щитах, пультах управления и на оборудовании.

Назначение и область применения

Наконечник обжимной кабельный НШП 1,5–12 используется для оконцевания одножильных и многожильных медных проводов. Он позволяет создать прочное и долговечное соединение с плоскими штыревыми клеммами - например, в автоматических выключателях, контакторах, клеммниках и других устройствах. Применяется в системах переменного и постоянного тока до 18 А. Подходит для промышленного оборудования, бытовых щитов, станков, конвейеров и систем автоматизации.

Технические характеристики

• Номинальное сечение кабеля: 0,5 – 1,5 мм2
• Материал: медь - обеспечивает высокую электропроводность и устойчивость к окислению
• Форма контактной площадки: плоский штырь - совместим с большинством стандартных клеммных зажимов
• Максимальный рабочий ток: 18 А
• Срок службы: 25 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник обжимной кабельный НШП 1,5–12 требует специального обжимного инструмента с матрицей для штыревых наконечников. Обжим должен быть выполнен равномерно - без повреждений изоляции и с плотным прилеганием к жиле. Посадочный диаметр штыря соответствует стандартным клеммам шириной до 4,8 мм. Не используйте обычные клещи - это снижает надёжность соединения и увеличивает риск перегрева.

Безопасность и стандарты

Наконечник обжимной кабельный НШП 1,5–12 соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-1. Медная основа и гальваническая обработка обеспечивают безопасную работу в условиях повышенной влажности и температурных колебаний. Соответствие нормам гарантирует соответствие требованиям ПУЭ и правилам электробезопасности.

Преимущества

• Высокая механическая прочность после обжима - предотвращает выпадение жилы
• Стабильный контакт благодаря чистой меди - минимизирует нагрев и потери энергии
• Плоская форма штыря - легко фиксируется в клеммах без люфта
• Упаковка по 100 штук - экономична для крупных проектов и сервисных бригад

Ограничения применения

Наконечник обжимной кабельный НШП 1,5–12 нельзя использовать для алюминиевых жил - материал рассчитан исключительно на медь. Также он не предназначен для кабелей с сечением более 1,5 мм2 - при превышении возможен перегрев и деформация. Не применяйте в средах с агрессивными химическими веществами без дополнительной защиты.

Примеры использования

• Подключение проводов к клеммам автомата в распределительном щите
• Обжим входных и выходных проводов в частотных преобразователях
• Соединение сигнальных линий в пультах управления станков
• Заводская сборка панелей автоматики с использованием клеммных блоков

Практические советы

• Перед обжимом зачистите жилу точно на длину гильзы - не больше и не меньше
• Проверьте, что все проволочки жилы находятся внутри наконечника - ни одна не должна торчать
• Для контроля качества обжима - попробуйте слегка потянуть провод: если не выскакивает, соединение надёжное
• Храните наконечники в сухом месте - даже медь может окисляться при длительном воздействии влаги
• При замене старых наконечников - всегда проверяйте сечение жилы: НШП 1,5–12 не подойдёт для 2,5 мм2
