Наконечник кабельный штифтовой плоский изолированный НШПИ 1.5-10 серия ПРОФИ - 47459 КВТ

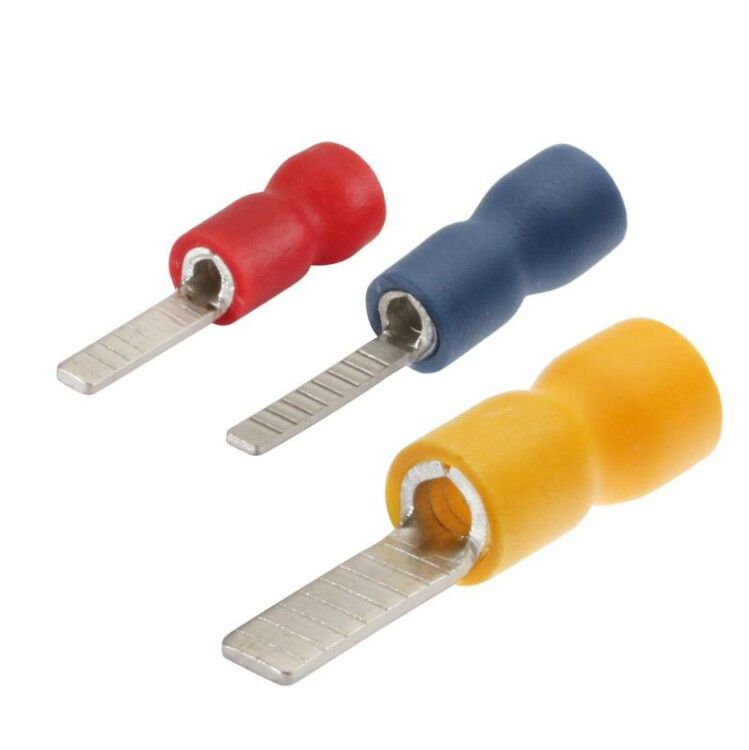

Наконечник штифтовой плоский изолированный НШПИ 1,5-10 (500 шт/упак) от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 0,25–1,5 мм2 с помощью опрессовки. Благодаря изолированной конструкции и улучшенному дизайну, этот наконечник снижает время монтажа и повышает безопасность соединений в электрооборудовании.

Назначение и область применения

Наконечник штифтовой плоский изолированный НШПИ 1,5-10 используется для оконцевания многопроволочных медных проводов перед подключением к клеммам автоматических выключателей, контакторов, распределительных щитов и другого силового оборудования. Подходит для работы в условиях повышенной влажности, вентиляционных системах, станках, конвейерах и других промышленных установках. Его применение исключает необходимость в использовании отдельной изоляции после монтажа.

Технические характеристики

• Номинальное поперечное сечение провода: 0,25–1,5 мм2
• Диаметр штыря: 1,7 мм
• Материал токоведущей части: медь марки М1 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ пластикат (класс горючести V-0 по UL94)
• Рабочая температура: от –40 C до +75 C
• Номинальное напряжение: до 0,69 кВ (690 В)
• Способ монтажа: опрессовка специальными клещами
• Цвет изоляции: красный (обозначение сечения 1,5 мм2)
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 500 штук

Совместимость и монтаж

Наконечник штифтовой плоский изолированный НШПИ 1,5-10 совместим с любыми клеммами, рассчитанными на штыревые соединения диаметром 1,7 мм. Для монтажа требуется пресс-клещи с матрицей, подходящей для сечения 0,25–1,5 мм2. Особенность конструкции позволяет выполнять опрессовку даже поверх изолирующей манжеты - это ускоряет работу и предотвращает смещение изоляции. Удобная форма «Easy Entry» с раструбом облегчает введение многожильного провода, особенно при работе в труднодоступных местах.

Особенности конструкции

• Раструб из ПВХ на входе - обеспечивает легкое вхождение жилы, снижает риск повреждения провода при введении
• Поперечные засечки внутри трубчатой части - усиливают механическое сцепление с многопроволочной жилой, предотвращают проскальзывание
• Незаваренный стыковой шов - сохраняет гибкость и целостность металлической части при деформациях
• Мультидиапазонный дизайн - один размер заменяет несколько классических втулочных наконечников, уменьшая количество типов на складе

Преимущества

• Снижение количества типов наконечников на складе: три размера НШПИ заменяют девять втулочных аналогов
• Защита от случайного касания токоведущих частей благодаря изоляции
• Высокая термостойкость и самозатухаемость изоляции - безопаснее при перегрузках
• Луженое покрытие защищает медь от окисления, продлевает срок службы соединения
• Удобство монтажа - раструб и возможность опрессовки через изоляцию экономят время

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна плохая фиксация и разрушение жилы при опрессовке
• Запрещено использовать при температурах выше +75 C - изоляция потеряет форму и начнёт деформироваться
• Не рекомендованы для постоянного погружения в жидкости - хотя IP-защита не указана, изоляция не является герметичной
• Не следует применять в цепях переменного тока свыше 690 В - превышение напряжения может вызвать пробой изоляции

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительном щите
• Оконцевание проводов питания на контакторах и тепловых реле
• Соединение проводов в панелях управления станков и конвейеров
• Монтаж в системах вентиляции и освещения с высокой влажностью

Практические советы

• Выбирайте пресс-клещи с точной матрицей под сечение 0,25–1,5 мм2 - некорректная опрессовка снижает надёжность соединения
• Перед монтажом проверьте, что все проволочки жилы полностью вошли в трубку - не допускайте выступающих концов
• При хранении избегайте воздействия прямого солнечного света - ПВХ со временем может стать хрупким
• Этот наконечник - часть серии КВТ, совместимый с другими изделиями этой марки; используйте оригинальные инструменты для гарантированного качества
• Обязательно проверяйте цвет изоляции: красный соответствует сечению 1,5 мм2 - это помогает избежать путаницы при сборке
