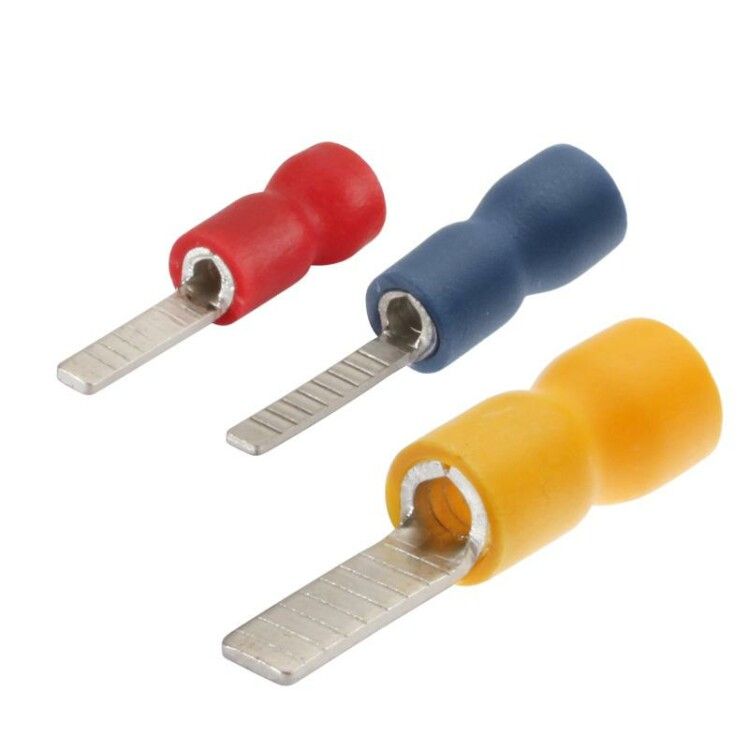

Наконечник кабельный штифтовой плоский изолированный НШПИ 6.0-14 серия ПРОФИ - 66657 КВТ

Наконечник штифтовой кабельный плоский изолированный НШПИ 6,0-14 (500 шт/упак) от бренда КВТ предназначен для надежного оконцевания многопроволочных медных проводов сечением 2,5–6 мм2 с последующим подключением к клеммам оборудования. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник упрощает монтаж и повышает безопасность соединений в распределительных щитах, панелях управления и силовых цепях.

Назначение и область применения

Наконечник штифтовой кабельный плоский изолированный НШПИ 6,0-14 (500 шт/упак) используется для оконцевания многопроволочных медных проводов методом опрессовки. Применяется там, где требуется быстрое, надежное и защищенное соединение с клеммными колодками - в электрощитах, автоматических выключателях, контакторах, частотных преобразователях и других устройствах до 690 В.

Эта модель - мультидиапазонная альтернатива традиционным втулочным наконечникам: один размер НШПИ 6,0-14 заменяет сразу три различных втулочных наконечника, снижая количество типоразмеров на складе и ускоряя работу монтажника.

Технические характеристики

• Номинальное поперечное сечение провода: 2,5 – 6 мм2
• Внутренний диаметр трубной части: 3,4 мм
• Материал контактной части: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ пластикат (класс горючести V-0 по UL94)
• Рабочая температура изоляции: до +75 C
• Номинальное напряжение: 0,69 кВ (690 В)
• Форма контактной площадки: плоский штырь
• Способ монтажа: опрессовка
• Цвет изоляции: желтый
• Количество в упаковке: 500 штук
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штифтовой кабельный плоский изолированный НШПИ 6,0-14 (500 шт/упак) совместим с любыми клеммами, рассчитанными на плоский штырь соответствующих габаритов. Подходит для клеммных блоков, DIN-рейки, клеммников Schneider, ABB, Siemens, Legrand и аналогичных.

Монтаж выполняется с помощью специального пресс-клещей для опрессовки штифтовых наконечников. Важно: опрессовка производится **поверх** изолирующей манжеты - это обеспечивает герметичность и предотвращает перегрев изоляции. Для точного сжатия используйте матрицу, подходящую под сечение 2,5–6 мм2.

Особенность конструкции «Easy Entry» - раструб из винила - позволяет легко вводить многожильный провод даже при слабой зачистке или небольшом разбросе диаметров жил. Это особенно удобно при массовой сборке.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, что исключает распространение пламени при возгорании. Соответствует классу горючести V-0 по UL94. Луженое покрытие защищает медь от окисления, продлевая срок службы соединения в условиях повышенной влажности. Номинальное напряжение 690 В гарантирует безопасную работу в сетях переменного тока до 1000 В.

Преимущества

• Замена трех втулочных наконечников одним штифтовым - экономия места, времени и запасов
• Раструб «Easy Entry» упрощает введение провода, снижает риск повреждения жил
• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой
• Незаваренный стыковой шов на контактной части - равномерное распределение давления при опрессовке
• Луженая медь - устойчивость к коррозии, хорошая проводимость
• Яркая желтая изоляция - легкая визуальная идентификация типа и сечения

Ограничения применения

Не применяется для однопроволочных (монолитных) проводов - они не обеспечивают достаточного контакта с внутренними засечками. Температура окружающей среды не должна превышать +75 C - выше этого значения возможна деформация изоляции. Не рекомендовано использование в условиях постоянного воздействия открытого огня, масла, растворителей или агрессивных химикатов. Также не следует использовать в цепях с высокими импульсными нагрузками без проверки совместимости с оборудованием.

Примеры использования

• Подключение медных проводов 4 мм2 к клеммам автомата в этажном щите
• Оконцевание фазных проводов в частотном преобразователе
• Сборка силовых цепей на конвейере с использованием клеммных блоков
• Монтаж в распределительных пунктах с ограниченным пространством - благодаря компактному штырю

Практические советы

• Перед опрессовкой обязательно зачистите провод на нужную длину - не более глубины трубки наконечника
• Проверьте соответствие диаметра провода (2,5–6 мм2) - слишком тонкий провод может выпасть, слишком толстый - повредить изоляцию
• Используйте пресс-клещи с регулировкой усилия; избыточное давление может треснуть изоляцию
• После монтажа потяните за провод - соединение должно сохранять целостность
• Храните в сухом месте, избегайте прямого солнечного света - чтобы не ускорить старение ПВХ
• При работе в условиях влажности или на открытом воздухе - убедитесь, что клемма имеет степень защиты IP54 и выше
