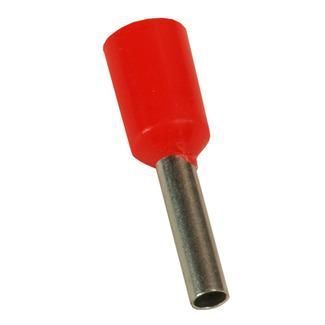

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-6.0-18 (уп.100шт) КЭАЗ 278031

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-6,0-18 (100шт) - это изолированный соединительный элемент для надёжного оконцевания одножильных и многожильных медных проводов сечением 6 мм2. Бренд КЭАЗ и артикул 278031 указывают на серию OptiKit T/S, предназначенную для промышленной автоматизации и распределительных систем. Этот наконечник обеспечивает безопасное и долговечное подключение в цепях до 400 В.

Назначение и область применения

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-6,0-18 (100шт) используется для оконцевания медных проводов в электрических цепях переменного и постоянного тока до 400 В. Подходит для подключения к клеммам автоматических выключателей, контакторов, реле и других устройств, установленных в одном ряду. Часто применяется при сборке шлейфов - последовательных соединений между соседними аппаратами в щитах управления.

Технические характеристики

• Номинальное сечение проводника: 6 мм2
• Размер по AWG: 18
• Материал контактной части: медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Длина втулки: 18 мм
• Номинальное напряжение: 400 В
• Диапазон рабочих температур: от –40 C до +80 C
• Цвет изоляции: зелёный
• Тип конструкции: стандартная втулочная, однослойная
• Изоляция: да, полностью закрывает основание штыря

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-6,0-18 (100шт) совместим с клеммами, рассчитанными на штыревые наконечники сечением 6 мм2 и диаметром штыря около 4–5 мм. Для установки требуется обжимной инструмент с матрицей для наконечников типа ШвИ. Обжим должен быть выполнен равномерно - чтобы не повредить изоляцию и плотно зафиксировать жилу. Лужёное покрытие улучшает контакт и снижает риск окисления, особенно в условиях повышенной влажности.

Безопасность и стандарты

Наконечник соответствует требованиям к изолированным соединительным элементам для низковольтных сетей. Материалы (медь, ПВХ) устойчивы к перегреву и механическому воздействию. Температурный диапазон –40…+80 C позволяет использовать изделие в холодных и жарких помещениях, включая промышленные объекты и уличные щитовые. Соответствие стандартам IEC/EN 60947-1 и ГОСТ Р 50030.5.1 подтверждено производителем КЭАЗ.

Преимущества

• Лужёная медь обеспечивает лучший контакт и долгий срок службы даже при частых подключениях
• ПВХ-изоляция защищает от случайного замыкания и механических повреждений
• Зелёный цвет легко отличается от других наконечников - ускоряет визуальную проверку при обслуживании
• Упаковано по 100 штук - удобно для массового монтажа и хранения
• Совместим с широким спектром клеммных блоков и автоматов от КЭАЗ и других производителей

Ограничения применения

• Не предназначена для проводов сечением менее 4 мм2 или более 10 мм2 - возможен слабый обжим или перегрузка
• Не рекомендуется для многожильных проводов с гибкой конструкцией без предварительной прессовки жил
• ПВХ-изоляция теряет эластичность при длительном воздействии УФ-излучения - не применять на открытых участках без защиты
• Не подходит для высокочастотных или импульсных цепей с быстронарастающими токами - не оптимизирован для таких задач

Примеры использования

• Подключение входных фаз к групповым автоматическим выключателям в распределительном щите
• Создание шлейфа между несколькими модульными автоматами в одной линейке
• Присоединение проводов к клеммам тепловых реле или магнитных пускателей
• Обустройство контрольных цепей в станках, конвейерах и системах автоматического управления

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 18 мм. Лишняя изоляция внутри втулки снижает надёжность контакта
• Используйте обжимной клещ с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - трещины в меди
• Проверьте после монтажа: штырь должен свободно входить в клемму, но не болтаться; изоляция не должна быть деформирована
• Для работы в агрессивных средах (высокая влажность, химикаты) дополнительно используйте термоусадочные трубки на основе изоляции
• Артикул 278031 - часть серии OptiKit T/S от КЭАЗ. Все наконечники этой серии имеют единый формат - можно комбинировать с другими размерами в одном проекте
