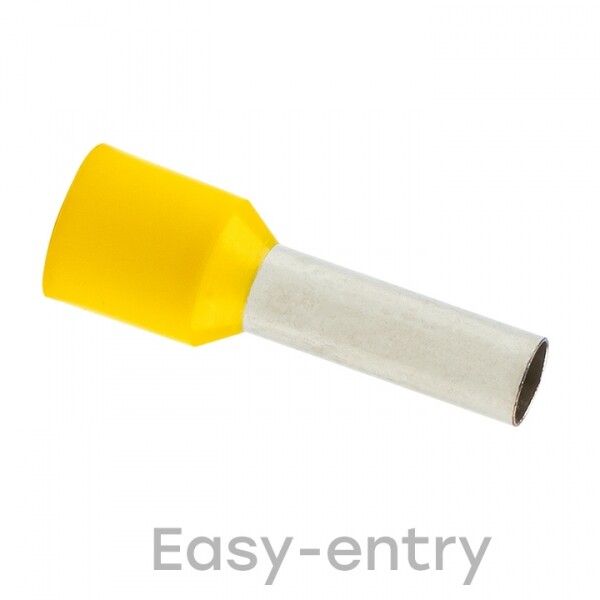

Наконечник штыревой втулочный изолированный НШвИ 6,0-12 (50шт.) EKF PROxima | nhvi-6.0-12

Наконечник штыревой втулочный изолированный НШвИ 6,0-12 от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 6 мм2. Благодаря встроенной изоляции и лужёной меди, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая долговечность соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 6,0-12 применяется для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, ПУГНП и аналогичных. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам, реле и другому оборудованию с винтовыми зажимами. Часто используется в распределительных щитах, на промышленном оборудовании, системах автоматизации и бытовых установках.

Технические характеристики

• Сечение проводника: 6 мм2
• Длина втулки: 12 мм
• Наружный диаметр: 3,9 мм
• Внутренний диаметр: 3,5 мм
• Материал втулки: медь луженая
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: желтый
• Рабочее напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C
• Конструкция жилы: многопроволочная
• Покрытие: электролитическое лужение
• Количество в упаковке: 50 штук
• Гарантийный срок: 84 месяца
• Не содержит галогенов

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 6,0-12 совместим с любыми инструментами для опрессовки, подходящими под сечение 6 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на длину 12–13 мм - так, чтобы он плотно вошёл в втулку;
• Вставьте провод в втулку до упора - развальцованный конец облегчит введение;
• Произведите опрессовку специальным клещами с матрицей для втулочных наконечников;
• Изоляционная манжета остаётся на месте - она защищает место соединения от случайного касания и перегрузок.

Не используйте паяльник - опрессовка обеспечивает механическую прочность и электрический контакт без лишних операций.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный НШвИ 6,0-12 соответствует требованиям безопасности для работы в сетях переменного тока до 690 В. Материал изоляции - ПВХ без галогенов, что снижает риск образования токсичных газов при перегреве. Лужёное покрытие препятствует окислению меди, сохраняя низкое переходное сопротивление даже в условиях повышенной влажности.

Преимущества

• Изоляция уже встроена - не требует дополнительной термоусадки или изоленты;
• Лужёная медь обеспечивает стабильный контакт и устойчивость к коррозии;
• Развальцованный конец втулки упрощает ввод многожильного провода;
• Электролитическое лужение гарантирует равномерное и прочное покрытие;
• Снижает время монтажа: не нужна предварительная обработка провода (облуживание);
• Высокая надёжность соединения при вибрациях и частых циклах нагрева/охлаждения.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке;
• Не рекомендуются для постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не рассчитана на длительную гидроизоляцию;
• Не использовать при температурах выше +80 C - материал изоляции может деформироваться;
• Подходят только для медных проводов - несовместимы с алюминием.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щитовой комнате;
• Оконцевание фазных и нулевых проводов в промышленных пультах управления;
• Монтаж проводки в конвейерных системах, где требуется частая проверка и обслуживание;
• Установка в распределительных коробках на объектах с высокой влажностью (например, в бассейнах, холодильных камерах).

Практические советы

• Выбирайте инструмент для опрессовки с точной матрицей под 6 мм2 - недостаточно или избыточное давление снижает надёжность соединения;
• Перед монтажом проверьте, что провод имеет достаточную длину свободных жил - минимум 12 мм для полного входа в втулку;
• При работе в условиях вибраций (станки, насосы) обязательно используйте именно изолированные наконечники - они меньше подвержены самопроизвольному выпадению;
• Храните наконечник штыревой втулочный изолированный НШвИ 6,0-12 в сухом месте - даже с лужёным покрытием, длительная влага может вызвать помутнение изоляции;
• EKF PROxima - серия, созданная для профессионального монтажа: все компоненты этой серии взаимосовместимы между собой, что упрощает закупку запчастей.
