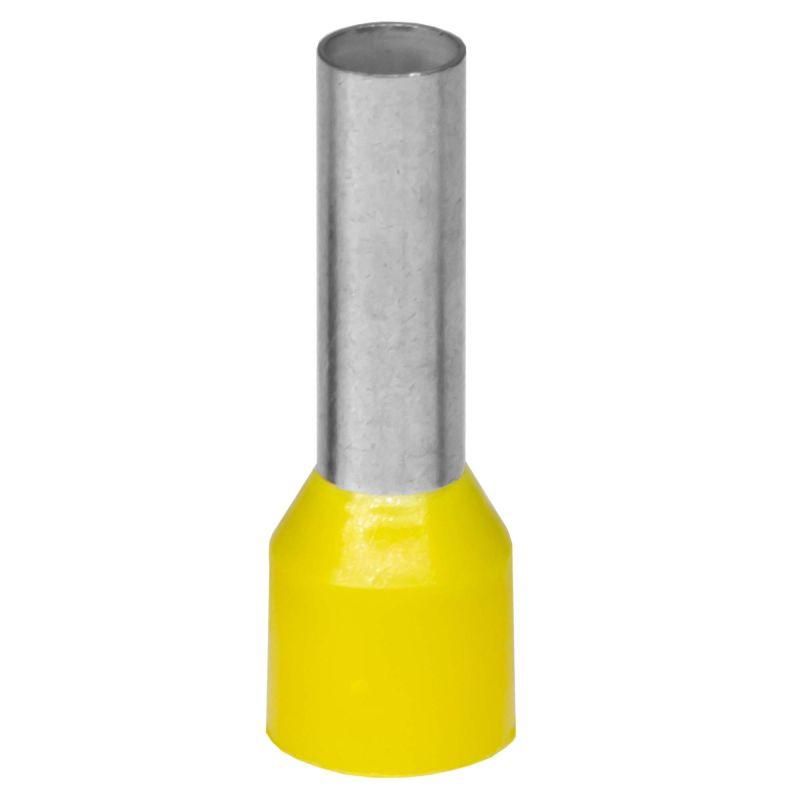

Наконечник-гильза с изолированным фланцем для жилы сечением 6кв.мм, длина контактной части 18мм, желтый (НШВИ 6-18) | IF6-18YW DKC ДКС

Наконечник-гильза с изолированным фланцем НШВИ 6-18 от DKC (ДКС) - это надёжный элемент для оконцевания многожильных проводников сечением 6 мм2. Благодаря изолированному фланцу и качественной герметизации, он обеспечивает безопасное соединение в распределительных коробках, щитах и на оборудовании, где важна защита от случайного контакта.

Назначение и область применения

Наконечник-гильза НШВИ 6-18 используется для оконцевания многожильных медных проводов сечением 6 мм2. Он позволяет легко и надёжно зажимать провод в клеммах автоматических выключателей, рубильников, клеммных колодок и других устройствах. Подходит для установки в силовых и слаботочных цепях: электрощитах, панелях управления, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Сечение жилы: 6 мм2
• Длина контактной части: 18 мм
• Материал контактной части: медь М0
• Покрытие: олово с добавлением висмута (повышает проводимость и устойчивость к окислению)
• Изоляция: полипропилен, не поддерживающий горение (стандарт UL94 HB)
• Цвет изоляции: жёлтый
• Галогены: отсутствуют
• Производство: метод термопластичной формовки - внутренняя поверхность гильзы без заусенцев

Совместимость и монтаж

Наконечник-гильза НШВИ 6-18 совместим с клеммами, рассчитанными на провода 6 мм2. Для монтажа используйте обжимной инструмент с матрицей для гильз типа НШВИ. Убедитесь, что обжим выполнен равномерно - контактная часть должна плотно охватывать все жилы, а изоляционный фланец не деформируется. Обжим не требует предварительной зачистки провода до металла - достаточно удалить изоляцию на длину гильзы (18 мм).

Безопасность и стандарты

Изоляция выполнена из полипропилена, соответствующего классу горючести UL94 HB - материал самотушится и не распространяет пламя. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Конструкция исключает риск замыкания между соседними клеммами благодаря изолированному фланцу, который служит барьером.

Преимущества

• Отсутствие заусенцев внутри гильзы - предотвращает повреждение жил при обжиме
• Оловянное покрытие с висмутом - улучшает контактную проводимость и долговечность соединения
• Изолированный фланец - защищает от случайного прикосновения к токоведущей части
• Устойчивость к нагреву - полипропилен сохраняет форму даже при температуре до +105 C
• Яркий жёлтый цвет - упрощает визуальную идентификацию сечения провода в щите

Ограничения применения

Наконечник-гильза НШВИ 6-18 не предназначена для одножильных проводов - они не обеспечивают достаточного контакта с внутренней поверхностью гильзы. Также не рекомендуется использовать его в условиях постоянного механического напряжения (вибрации, частые изгибы), так как многожильный провод может переломиться у основания гильзы. Температура окружающей среды не должна превышать +105 C длительно.

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в этажном щите
• Оконцевание проводов питания на клеммах частотного преобразователя
• Соединение проводов в распределительной коробке системы освещения
• Фиксация проводов на клеммной колодке контроллера конвейера

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим вызывает плохой контакт, слишком сильный - повредит жилы
• Перед обжимом проверьте, чтобы все жилы полностью вошли в гильзу - не допускайте выступающих концов
• Не используйте этот наконечник для проводов меньшего сечения - возможен люфт и потеря контакта
• При работе в сыром помещении или на улице убедитесь, что клеммы закрыты корпусом - изоляция НШВИ 6-18 не является водонепроницаемой
• Артикул if6-18yw - удобно запомнить: “if” = изолированный фланец, “6” - сечение, “18” - длина, “yw” - yellow (жёлтый)
