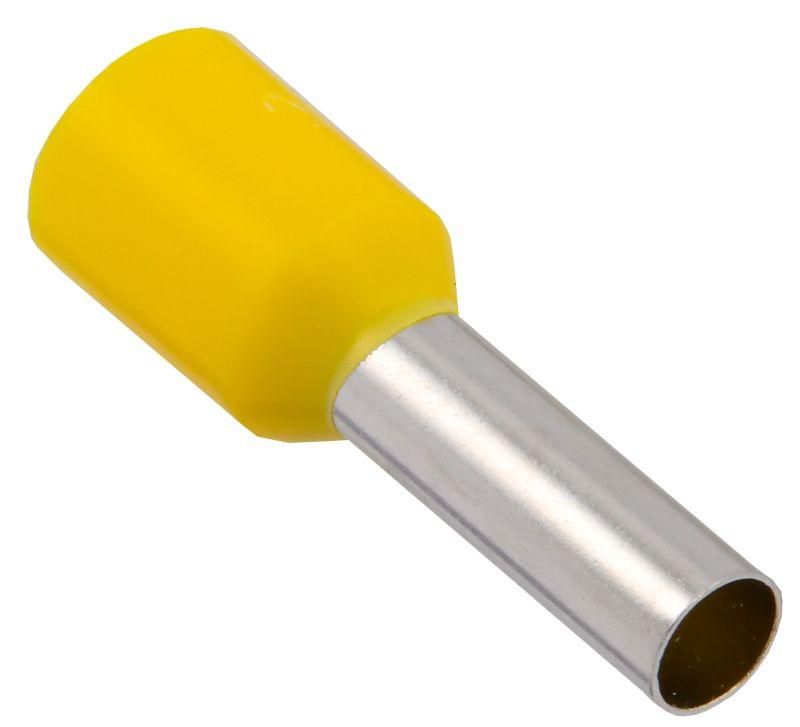

Наконечник НШВИ 6,0-12 6мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-012-006-100-G IEK

Наконечник НШВИ 6,0-12 6 мм2 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения медных проводов сечением 6 мм2 через опрессовку. Устройство защищает контакт от коррозии и случайного прикосновения, что делает его удобным для монтажа в распределительных щитах, на оборудовании и в условиях повышенной влажности.

Назначение и область применения

Наконечник НШВИ 6,0-12 6 мм2 с изолированным фланцем используется для оконцевания однопроволочных и многопроволочных медных жил в электрических цепях переменного и постоянного тока. Применяется там, где требуется прочное, долговечное и безопасное соединение - например, в автоматических выключателях, контакторах, клеммниках, силовых щитах и на промышленном оборудовании.

Технические характеристики

• Поперечное сечение провода: 6 мм2
• Длина втулки: 12 мм - обеспечивает устойчивую опрессовку и механическую прочность
• Материал втулки: медь, лужёная - снижает окисление и улучшает проводимость
• Материал изоляции: поливинилхлорид (PVC) - устойчив к перегреву, химическим воздействиям и влаге
• Цвет изоляции: желтый - стандартизированная цветовая маркировка для быстрого распознавания
• Форма фланца: трубчатая - позволяет легко вставлять наконечник в клеммы и предотвращает поворот
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Упаковка: 100 штук - удобна для профессионального использования и складирования

Совместимость и монтаж

Наконечник НШВИ 6,0-12 6 мм2 совместим с большинством стандартных клеммных зажимов, в том числе в устройствах GENERICA и IEK. Для установки используйте пресс-клещи с матрицей, подходящей для сечений 4–6 мм2. Опрессовка должна выполняться равномерно - два-три отпечатка на втулке обеспечивают герметичное соединение. Изолированный фланец не требует дополнительной изоляции после монтажа.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ Р МЭК 60947-7-1 и международным нормам для электроустановок. Лужёная медь и PVC-изоляция обеспечивают устойчивость к нагреву до +85 C и защищают от поражения током при случайном касании. Цветная изоляция помогает избежать путаницы при сборке многофазных систем.

Преимущества

• Изолированный фланец исключает необходимость в термоусадке или изоленте - экономит время монтажа
• Лужёная поверхность втулки замедляет окисление, продлевая срок службы контакта
• Трубчатая форма фланца гарантирует точную посадку в клемму и препятствует её проворачиванию
• Ярко-жёлтый цвет изоляции упрощает визуальный контроль и диагностику
• Высокая плотность упаковки (100 шт.) снижает затраты на транспортировку и хранение

Ограничения применения

• Не применяется для алюминиевых проводов - материал втулки рассчитан только на медь
• Рабочая температура выше +85 C может деформировать PVC-изоляцию
• Не рекомендован для частых вибраций без дополнительной фиксации - возможен люфт в клемме
• Не предназначается для открытой прокладки вне корпуса оборудования - изоляция не защищена от UV-излучения

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите управления
• Оконцевание проводов питания на контакторах и тепловых реле
• Соединение проводов с клеммами частотных преобразователей
• Монтаж в распределительных коробках на производстве, в логистических комплексах и на объектах ЖКХ

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину втулки - 12 мм - чтобы не задеть жилу
• Выбирайте пресс-клещи с регулировкой усилия; слишком слабая или сильная опрессовка снижают надёжность
• Проверьте соответствие диаметра клеммы внутреннему размеру фланца - он должен входить свободно, без зазора
• Храните упаковку в сухом месте, избегая перепадов температур - это сохраняет эластичность PVC
• Для массового монтажа используйте сразу несколько упаковок - так проще контролировать наличие запаса
