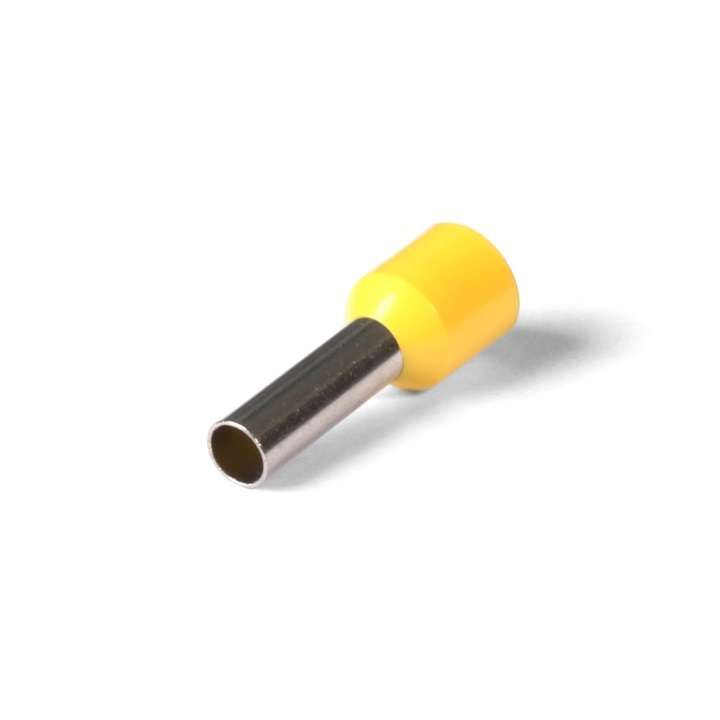

Наконечник штыревой втулочный изолированный НШВИ 6.0-12 - 79449 КВТ

Наконечник штыревой втулочный изолированный НШВИ 6,0-12 от КВТ - это готовое решение для надёжного соединения многожильных медных проводов с клеммами, расчётное сечение 6 мм2, длина втулки 12 мм. Упакован по 100 штук, цвет изоляции - жёлтый, соответствует стандарту DIN 46228.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 6,0-12 предназначен для оконцевания гибких многопроволочных медных проводов сечением 6 мм2. Преобразует мягкий многожильный провод в твёрдую металлическую втулку, которая легко вставляется в клеммы автоматических выключателей, контакторов, клеммных колодок и других устройств. Применяется в силовых цепях до 690 В, особенно там, где требуется частая сборка-разборка - например, в щитах управления, станках, системах автоматизации и промышленном оборудовании.

Технические характеристики

• Сечение провода: 6 мм2
• Длина втулки: 12 мм
• Внутренний диаметр втулки: 3,5 мм
• Наружный диаметр: 3,9 мм
• Материал втулки: медь марки М1 с электролитическим лужением
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: жёлтый (соответствует DIN 46228-4)
• Рабочее напряжение: до 0,69 кВ (690 В)
• Температура эксплуатации: от –10 C до +75 C
• Термостойкость изоляции: до +105 C
• Способ монтажа: опрессовка специальным инструментом
• Форма фланца: трубчатая
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ 6,0-12 совместим с любыми клеммами, рассчитанными на одиночный провод сечением 6 мм2. Подходит для установки в клеммные блоки, автоматы, контакторы и другие устройства с зажимами типа “штырь” или “винтовой зажим”. Монтаж выполняется исключительно методом опрессовки - необходимо использовать пресс-клещи с матрицей для втулочных наконечников 6 мм2. Не допускается использование плоскогубцев или паяльника. Изоляция не снимается перед монтажом - обжим происходит сразу по всей длине втулки, включая изолирующую манжету. Коническая форма входа (“Easy Entry”) упрощает введение многожилки внутрь втулки даже при слегка спутанных проводах.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - материал не выделяет токсичных газов при перегреве, что повышает безопасность в замкнутых пространствах. Цветовая маркировка соответствует DIN 46228-4, обеспечивает быстрое визуальное различение сечений. Температурная стойкость изоляции (+105 C) позволяет работать в условиях повышенного нагрева рядом с мощными компонентами. Напряжение 690 В соответствует требованиям для сетей переменного тока до 1000 В. Производство сертифицировано по ТУ 3424-001-59861269-2004.

Преимущества

• Заменяет ручное облуживание проводов - экономит время и снижает риск брака при пайке
• Лужёная медь предотвращает окисление и улучшает контакт с клеммами
• Гибкая изоляция из PP не трескается при температурных колебаниях
• Коническая форма входа уменьшает усилие при заправке провода
• Цветовая маркировка ускоряет идентификацию сечений при обслуживании
• Одинаковый цвет для всех наконечников серии НШВИ от КВТ - удобна групповая работа

Ограничения применения

• Не предназначены для одножильных проводов - возможен плохой контакт и деформация
• Не подходят для алюминиевых проводов - требуются специальные наконечники
• Не рекомендуются для постоянного воздействия температур выше +75 C
• Не следует применять в средах с высокой химической активностью - полипропилен чувствителен к некоторым растворителям
• Обжим должен выполняться строго по технологии; некорректный обжим приводит к ослаблению контакта

Примеры использования

• Подключение проводов к клеммным колодкам в распределительных щитах
• Соединение проводов питания с клеммами частотных преобразователей
• Оконцевание проводов в пультах управления станков и конвейеров
• Монтаж сигнальных цепей в системах АСУ ТП
• Замена старых неизолированных наконечников на защищённые аналоги в модернизации оборудования

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 6 мм2 точно соответствует 19×0,6 мм или 25×0,5 мм
• Используйте клещи с регулировкой давления - переобжим может повредить изоляцию, недожим - вызвать нагрев
• Проверяйте качество обжима: после сжатия втулка должна плотно охватывать провод, изоляция не должна сдвигаться
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на лужёный контакт
• При работе в ограниченном пространстве выбирайте именно этот вариант - изолированный наконечник исключает случайные замыкания между соседними клеммами
