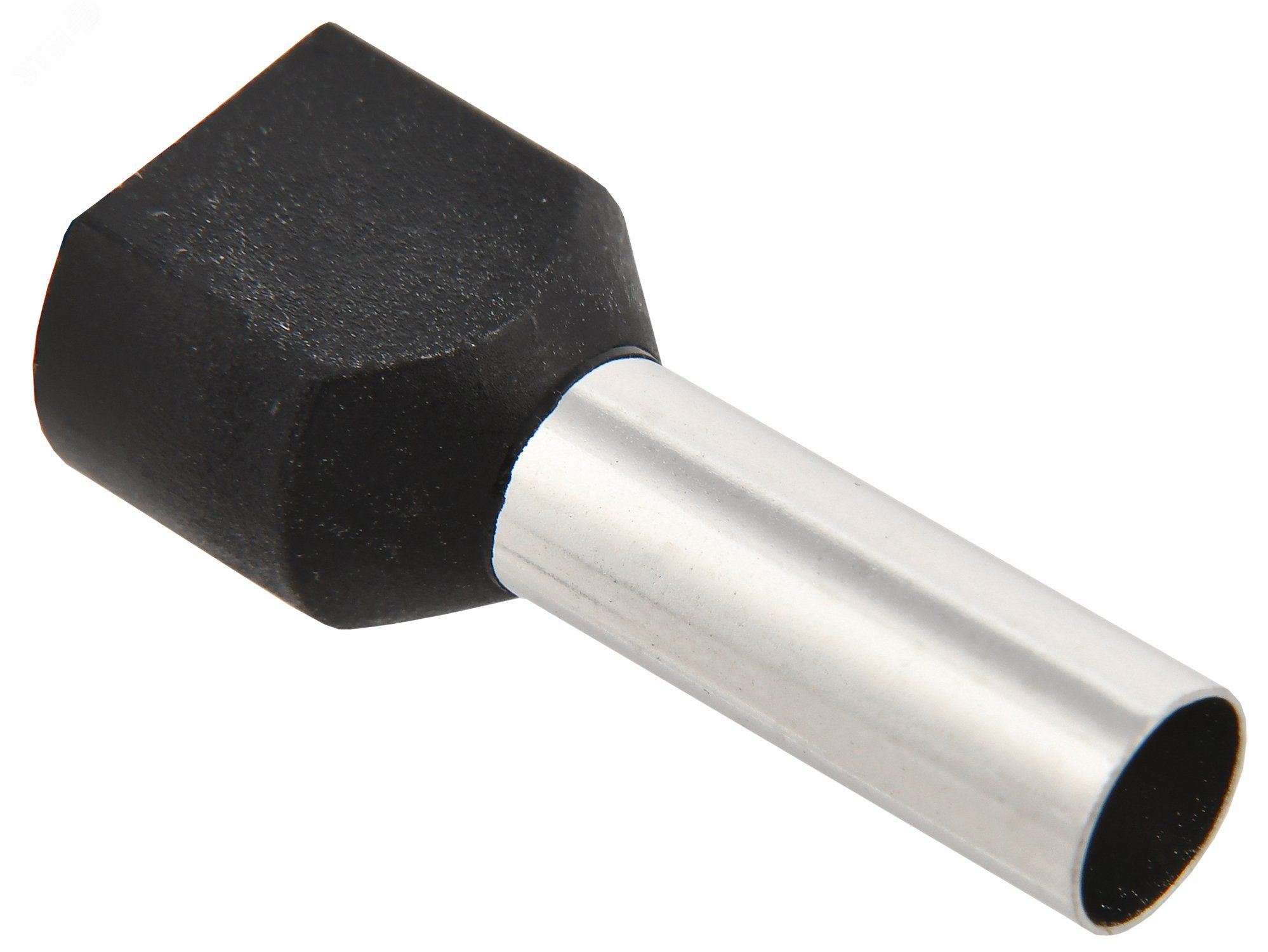

Наконечник штыревой НШвИ 2х6-14 черный НГИ2 (100шт) - UTE10-D6-0-100 IEK

Наконечник-гильза НШВИ(2) 6,0-14 с изолированным фланцем черный (100 шт) от IEK предназначен для надежного соединения медных проводов сечением до 6 мм2 через опрессовку. Этот тип наконечника обеспечивает безопасную и долговечную коммутацию в распределительных щитах, на оборудовании и в силовых цепях. Артикул uTE10-D6-0-100 включает 100 единиц в упаковке.

Назначение и область применения

Наконечник-гильза НШВИ(2) 6,0-14 с изолированным фланцем черный (100 шт) используется для оконцевания одножильных и многожильных медных проводов в электрических цепях постоянного и переменного тока. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам и другим устройствам с зажимами типа «штырь». Особенность конструкции позволяет соединять два провода одновременно - один внутри гильзы, второй через фланец.

Технические характеристики

• Номинальное сечение провода: 6 мм2
• Материал гильзы: медь, лужённая поверхность для защиты от окисления
• Материал изоляции: поливинилхлорид (PVC), цвет - черный
• Длина гильзы: 23,7 мм
• Внутренний диаметр гильзы: 5,3 мм - соответствует диаметру медной жилы 6 мм2
• Наружный диаметр: 9,2 мм - обеспечивает плотную посадку в клеммах
• Тип конструкции: трубчатый фланец с двойным входом для двух проводов
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник-гильза НШВИ(2) 6,0-14 с изолированным фланцем черный (100 шт) совместим с клеммами, рассчитанными на диаметр штыря до 9,2 мм. Для установки требуется специальный пресс-клещи с матрицей для наконечников типа ШВИ. Не используйте обычные плоскогубцы - это повредит контакт и снижает надежность соединения. После опрессовки изоляция остается целой, что исключает риск замыкания между соседними выводами.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для комплектующих электрооборудования. Луженая медь предотвращает коррозию, PVC-изоляция устойчива к перегреву до +85 C и механическому воздействию. Соответствие стандартам гарантирует безопасную работу в условиях повышенной влажности и температурных колебаний.

Преимущества

• Двойное оконцевание - можно подключить два провода одним элементом, экономя место в клемме
• Изоляционный фланец защищает от случайного контакта с другими деталями
• Луженая поверхность увеличивает срок службы и снижает переходное сопротивление
• Удобная черная изоляция легко отличается от других цветов при обслуживании
• Высокая механическая прочность после опрессовки - не выпадают из клеммы даже при вибрации

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы рассчитан только на медь
• Не допускается использование с проводами большего сечения - возможен перегрев и деформация
• Работает при температуре до +85 C; при более высоких значениях изоляция теряет эластичность
• Не рекомендован для частых демонтажей - многократное закручивание/откручивание ослабляет контакт

Примеры использования

Наконечник-гильза НШВИ(2) 6,0-14 с изолированным фланцем черный (100 шт) часто встречается в:

• Щитах управления промышленными станками
• Автоматических выключателях IEK, Schneider Electric, ABB
• Контакторах и тепловых реле
• Системах освещения с групповым управлением
• Аксессуарах для сборки распределительных щитов

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 6 мм2 требуют точного подбора инструмента
• Обязательно используйте пресс-клещи с регулировкой усилия - недостаточное давление вызывает плохой контакт
• При монтаже в плотном щите учтите внешний диаметр 9,2 мм - он влияет на шаг расположения клемм
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения
• Упаковка содержит 100 штук - удобно для крупных проектов, где требуется массовая установка
