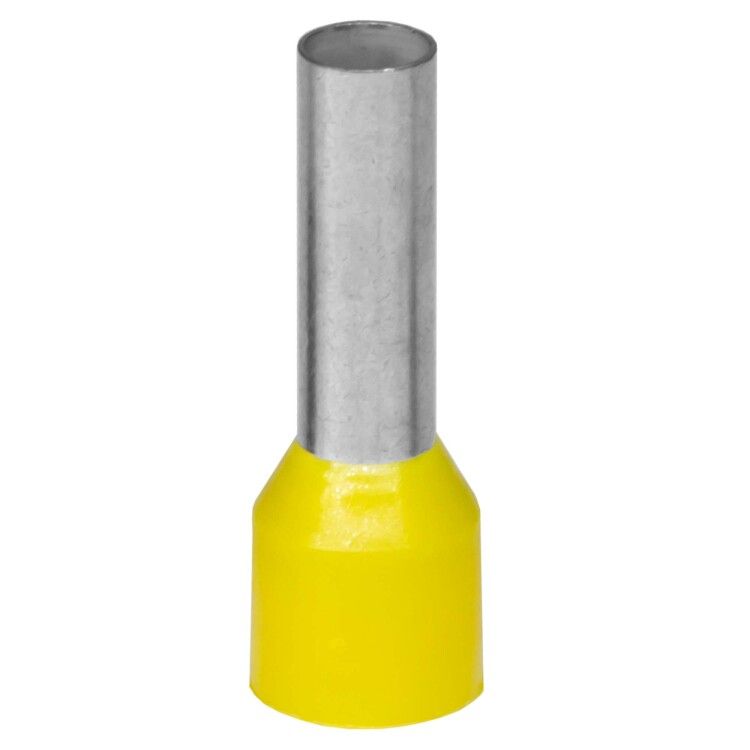

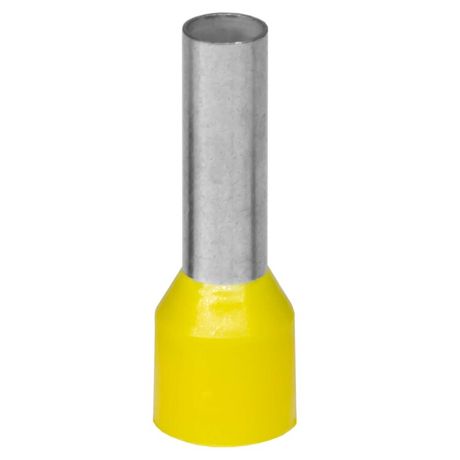

Наконечник-гильза с изол. фланцем для жилы сечением 6кв.мм, длина контактной части 14мм, желтый | IF6-14YW DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if6-14yw предназначен для надежного оконцевания многожильных медных проводников сечением 6 мм2. Благодаря изолированному фланцу и лужёной меди обеспечивает безопасное соединение без необходимости дополнительной изоляции. Подходит для монтажа в клеммах, разъёмах и автоматических выключателях.

Назначение и область применения

Наконечник-гильза с изолированным фланцем используется для оконцевания многожильных проводов перед установкой в клеммы, клеммники, автоматы и контакторы. Особенно эффективен там, где требуется исключить расплетение жил и предотвратить случайное замыкание на корпус. Применяется в силовой и слаботочной электротехнике: панели управления, щиты, станки, системы автоматизации, транспортные средства.

Технические характеристики

• Поперечное сечение жилы: 6 мм2 (соответствует AWG 10)
• Длина контактной части: 14 мм
• Материал контактной части: медь М0, лужёная (олово с висмутом)
• Материал изоляции: полипропилен (PP), самозатухающий (UL94 HB)
• Цвет изоляции: желтый
• Тип фланца: трубчатый, проклеенный
• Галогены: содержатся (не соответствует требованиям Halogen-Free)
• Упаковка: да, в блистерах или катушках

Совместимость и монтаж

Наконечник-гильза совместим с клеммами, рассчитанными на провода 6 мм2. Для монтажа используйте обжимной инструмент с матрицей для сечений 6–10 мм2. Обжим должен быть равномерным - не допускается пережим или недожим. Проклеенный фланец удерживает изоляцию после обжима, снижает риск её смещения. Убедитесь, что внутренний диаметр клеммы позволяет поместить гильзу без усилия. Гильза не предназначена для многократного демонтажа - после первого обжима рекомендуется замена.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение согласно UL94 HB. Это снижает риск распространения пламени при перегреве. Однако материал содержит галогены - не подходит для систем с требованием к низкой токсичности дыма (например, метро, тоннели, суда). Лужёное покрытие защищает от окисления и увеличивает долговечность контакта.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной термоусадке или изоленте
• Автоматическое формирование без заусенцев внутри - минимизирует риск повреждения жил
• Лужёная медь обеспечивает низкое переходное сопротивление и устойчивость к коррозии
• Яркий желтый цвет упрощает визуальную идентификацию сечения в панелях
• Проклеенная изоляция сохраняет форму даже при вибрациях и частых перемещениях

Ограничения применения

• Не применяется в средах с запретом на галогены (по нормам IEC 60754, EN 50267)
• Не подходит для одножильных проводов - оптимизирован для многожильных
• Не рассчитан на высокочастотные импульсы - возможна потеря качества контакта
• Запрещено использовать при температуре выше +105 C - изоляция деформируется
• Не следует применять в условиях постоянного погружения в жидкости - хотя IP-защита есть, герметизация не является герметичной

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Оконцевание проводов питания на клеммах ЧПУ станков
• Соединение заземляющих жил в промышленных шкафах
• Монтаж цепей управления в пищевой и фармацевтической промышленности (при отсутствии требований к halogen-free)

Практические советы

• Выбирайте обжимной инструмент с регулировкой давления - точный обжим продлевает срок службы контакта
• Перед обжимом проверьте, чтобы все жилы полностью вошли в гильзу - не должно быть торчащих концов
• Проверяйте плотность обжима: после сжатия изоляция должна плотно прилегать к проводу, а металл - не трескаться
• Для удобства хранения и поиска - используйте наконечники DKC if6-14yw в сочетании с другими цветными сериями Quadro: красный - 2.5 мм2, синий - 4 мм2, желтый - 6 мм2
• Не смешивайте с аналогами других брендов - различается толщина стенок и длина гильзы, что влияет на качество обжима
