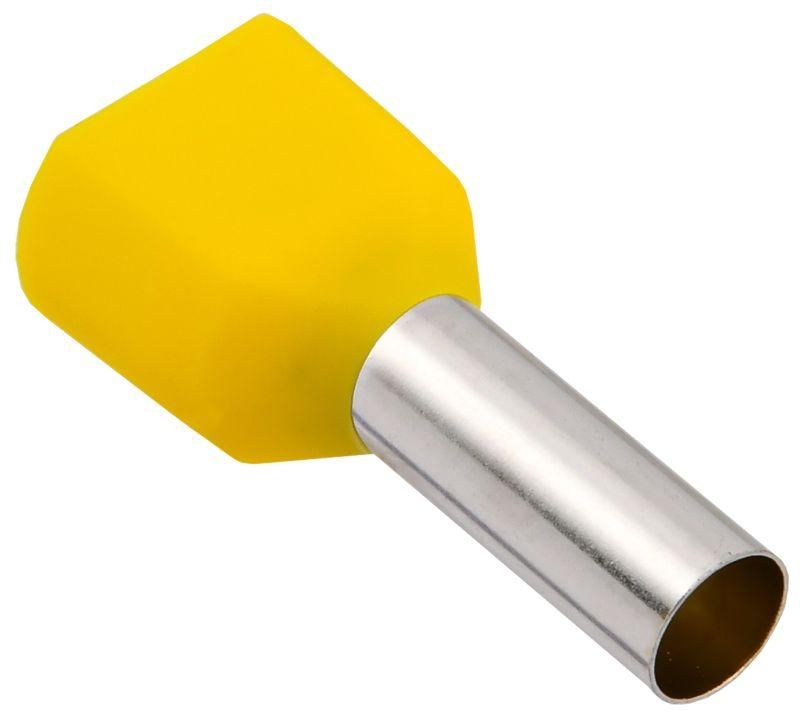

Наконечник НШВИ2 6,0-14 с изолированным фланцем (100шт/упак) GENERICA - UGN31-014-006-100-G IEK

Наконечник НШВИ2 6,0-14 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения двух медных проводников сечением до 6 мм2 методом опрессовки. Упакован по 100 штук, что удобно для профессионального монтажа и запаса на объекте.

Назначение и область применения

Наконечник НШВИ2 6,0-14 с изолированным фланцем используется для оконцевания многожильных медных проводов в электрических цепях переменного и постоянного тока. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам и другим устройствам, где требуется прочное и защищённое соединение. Особенно эффективен там, где важно исключить случайное прикосновение к оголённым жилам - например, в распределительных щитах, на станках или в системах управления.

Технические характеристики

• Тип конструкции: двойной втулочный - позволяет зажать два провода одновременно;
• Сечение провода: 6,0 мм2 (для каждого проводника);
• Длина втулки: 14 мм - обеспечивает достаточную площадь опрессовки для надёжного контакта;
• Материал втулки: медь, лужёная - снижает окисление, повышает долговечность и проводимость;
• Изоляция: да, выполнена из ПВХ - защищает от прикосновений и замыканий;
• Цвет изоляции: желтый - визуальное отличие от других типов наконечников;
• Форма фланца: трубчатая - равномерно распределяет нагрузку при затяжке;
• Срок службы: 5 лет при соблюдении условий эксплуатации.

Совместимость и монтаж

Наконечник НШВИ2 6,0-14 совместим с любыми клеммами, рассчитанными на проводники сечением 6 мм2. Для установки используйте специальный пресс-клещи с матрицей для двойных втулок. Не применяйте обычные плоскогубцы - это приведёт к плохому контакту и перегреву. Обязательно проверьте глубину входа в клемму: втулка длиной 14 мм должна полностью войти, чтобы контакт был надёжным. Диаметр отверстия под болт - стандартный для таких наконечников, обычно 5–6 мм.

Безопасность и стандарты

Наконечник НШВИ2 6,0-14 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и EN 60947-7-1 для наконечников в силовой аппаратуре. Изоляция из ПВХ устойчива к механическим воздействиям и не распространяет горение. Лужёное покрытие предотвращает коррозию даже во влажной среде. Применение этого изделия снижает риск возгорания из-за плохого контакта.

Преимущества

• Два провода в одном наконечнике - экономия места в клемме и ускорение монтажа;
• Изолированный фланец исключает необходимость в дополнительной изоляции после монтажа;
• Лужёная медь обеспечивает стабильный контакт и длительный срок службы;
• Яркий желтый цвет упрощает визуальную идентификацию в сложных сборках;
• Упаковка по 100 штук - минимум потерь при работе на крупном объекте.

Ограничения применения

• Не предназначены для алюминиевых проводов - возможна электрохимическая коррозия;
• Не рекомендуются для частых вибраций без дополнительной фиксации - может ослабнуть контакт;
• Работают только при температуре от –40C до +80C - выше указанного диапазона изоляция теряет прочность;
• Не подходят для высоких токов свыше 50 А в условиях длительной нагрузки - проверяйте допустимую нагрузку клеммы, куда они устанавливаются.

Примеры использования

• Подключение параллельных проводов к клеммам автомата в щите освещения;
• Объединение выходов двух датчиков перед подачей на контроллер;
• Завершение проводов на контакторах в системах автономного управления;
• Монтаж в бытовых и промышленных распределительных устройствах, где важна компактность и безопасность.

Практические советы

• Перед опрессовкой удалите изоляцию с проводов точно на длину втулки - 14 мм; лишняя изоляция внутри втулки снижает качество контакта;
• Выбирайте пресс-клещи с регулируемым усилием - слишком слабая или сильная опрессовка одинаково опасны;
• Проверяйте плотность соединения легким рывком - провода не должны выскальзывать;
• Храните в сухом месте - хотя изоляция герметична, влага может попасть через открытые торцы при хранении;
• При использовании в щитах с ограниченным пространством - этот наконечник лучше, чем два отдельных НШВИ, так как занимает меньше места.
