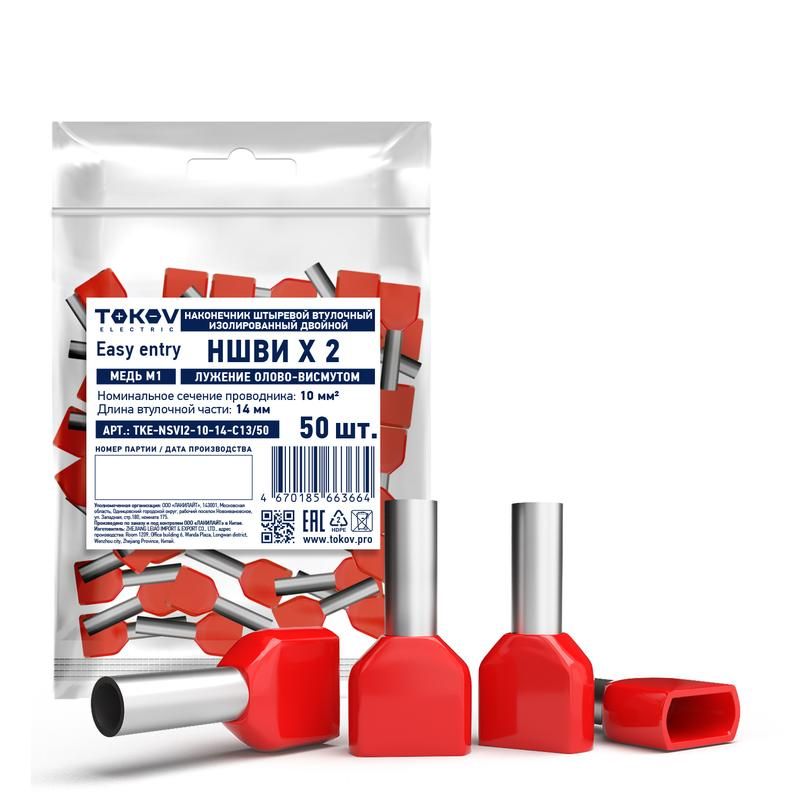

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 10-14 TOKOV ELECTRIC TKE-NSVI2-10-14-C13/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 10-14 от TOKOV ELECTRIC - это надёжный соединительный элемент для медных проводников сечением 10 мм2, предназначенный для безопасного и долговечного подключения в распределительных щитах, автоматических выключателях и других устройствах с штыревыми зажимами. Благодаря двойной втулке и изоляции из полипропилена, НШВИ(2) 10-14 исключает риск замыкания между соседними контактами.

Назначение и область применения

Наконечник НШВИ(2) 10-14 используется для оконцевания двух одножильных или многожильных медных проводов сечением до 10 мм2 каждый. Он позволяет подключить два провода к одному штыревому зажиму - например, на автоматах, клеммах УЗО или контакторах. Применяется в силовых цепях, системах управления, бытовых и промышленных электроустановках. Подходит для монтажа в распределительных щитах, панелях, станциях управления.

Технические характеристики

• Тип: двойной втулочный наконечник (два отдельных гильзовых участка)
• Сечение проводника: 10 мм2 на каждую втулку
• Общее количество проводов: 2
• Материал гильзы: медь, высокой проводимости
• Длина втулки: 14 мм
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: красный - соответствует стандарту цветовой маркировки для проводов 10 мм2
• Галогены: отсутствуют - материал не выделяет токсичных веществ при перегреве
• Изоляция: да - защищает от случайного контакта и короткого замыкания

Совместимость и монтаж

Наконечник НШВИ(2) 10-14 совместим с любыми штыревыми зажимами, рассчитанными на провод 10 мм2. Для установки используйте специальный пресс-клещи с матрицей для двойных наконечников. Обязательно убедитесь, что жилы полностью вошли в гильзу - не допускайте выступающих концов. После опрессовки проверьте прочность фиксации: попробуйте слегка потянуть провода - они не должны выходить из наконечника. Каждый провод должен быть вставлен в свою втулку, не смешиваясь внутри.

Безопасность и стандарты

Материал изоляции - полипропилен без галогенов - обеспечивает повышенную безопасность при возгорании: не выделяет едких паров хлора или брома. Соответствует требованиям безопасности для внутренних электрических установок. Цветная изоляция (красный) соответствует принятой цветовой маркировке сечений в РФ и странах СНГ, что упрощает визуальную диагностику.

Преимущества

• Две изолированные втулки позволяют подключить два провода к одной клемме без риска замыкания
• Высокая механическая прочность благодаря медной гильзе и качественной опрессовке
• Устойчивость к нагреву и старению - полипропилен сохраняет форму даже при длительной нагрузке
• Экологически безопасный материал - не содержит галогенов, подходит для помещений с повышенными требованиями к пожаробезопасности
• Яркий красный цвет легко отличается от других сечений - снижает вероятность ошибки при обслуживании

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - только для меди
• Не рекомендован для частых демонтажей: после нескольких разборок контакт может ослабнуть
• Не использовать в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Не применяйте с проводами меньшего сечения - возможен плохой контакт и перегрев

Примеры использования

• Подключение входного кабеля 10 мм2 и отходящей линии к одному автоматическому выключателю
• Соединение двух групп освещения через один УЗО
• Работа с клеммами контакторов, где требуется подвести два провода одного сечения
• Монтаж в щитах с ограниченным пространством - вместо трёх отдельных наконечников используется один двойной

Практические советы

• Перед монтажом удалите изоляцию с проводов точно на длину втулки - 14 мм. Лишняя изоляция внутри гильзы снижает качество контакта.
• Используйте пресс-клещи с правильной матрицей - для НШВИ(2) нужна матрица именно для двойных наконечников, а не для одинарных.
• Проверяйте соответствие диаметра штыря зажима и внешнего диаметра наконечника - он должен свободно входить без усилия.
• При сборке щита помните: красный цвет = 10 мм2. Это помогает избежать путаницы при ремонте или модернизации.
• Храните наконечники в сухом месте - хотя изоляция герметична, влага может повредить контакт при длительном воздействии.
