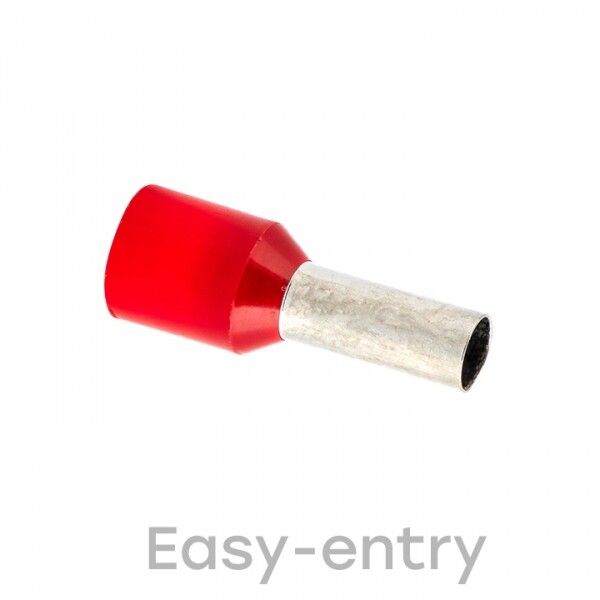

Наконечник штыревой втулочный изолированный НШвИ 10,0-12 (50шт.) EKF PROxima | nhvi-10.0-12

Наконечник штыревой втулочный изолированный НШвИ 10.0-12 от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 10 мм2. Благодаря встроенной изоляции и лужёной меди, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая качество соединения.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 10.0-12 используется для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, ПУГНП и аналогичных. Применяется в распределительных щитах, пультах управления, силовых цепях оборудования с напряжением до 690 В. Подходит для установки на автоматические выключатели, контакторы, клеммные колодки и другие устройства с штыревыми зажимами.

Технические характеристики

• Сечение проводника: 10 мм2
• Длина втулки: 12 мм
• Наружный диаметр: 4,9 мм
• Внутренний диаметр: 4,5 мм
• Материал втулки: медь лужённая
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: красный
• Рабочее напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Конструкция жилы: многопроволочная
• Содержание галогенов: да
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 10.0-12 совместим с любыми устройствами, имеющими штыревые зажимы подходящего размера. Для монтажа требуется опрессовочный инструмент с матрицей под диаметр 4,9 мм. Перед опрессовкой провод вставляется до упора - развальцованный конец втулки облегчает введение жилы. После опрессовки изоляция плотно фиксируется на проводе, обеспечивая механическую прочность и защиту от случайного выпадения.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности при работе с сетями переменного тока до 690 В. Материал изоляции - полипропилен - устойчив к перегреву и химическим воздействиям. Однако наличие галогенов делает его менее пригодным для помещений с особыми требованиями к дымовой токсичности (например, метро, больницы, тоннели).

Преимущества

• Изоляция уже встроена - не требует дополнительной термоусадки или изоленты.
• Лужёная медь снижает риск окисления и улучшает контактную проводимость.
• Электролитическое лужение обеспечивает равномерное и долговечное покрытие.
• Заводская опрессовка не нужна - можно использовать любой профессиональный клещевой инструмент.
• Яркая красная изоляция позволяет легко идентифицировать сечение провода в щите.

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены только для многопроволочных.
• Не рекомендован для постоянного погружения в воду или высокой влажности без дополнительной защиты.
• Не подходит для систем с запретом на галогены (по нормам IEC 60754-2).
• Максимальное сечение - 10 мм2; использование с более толстыми проводами недопустимо.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите.
• Оконцевание проводов питания двигателей на станках и конвейерах.
• Присоединение к клеммам УЗО, дифференциальных автоматов и реле.
• Монтаж цепей управления в промышленных пультах и панелях.

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей диаметру 4,9 мм - некорректный инструмент повредит изоляцию или не обеспечит герметичность.
• Перед монтажом проверьте, что провод имеет достаточную длину для полного введения в втулку - минимум 12 мм.
• Не используйте плоскогубцы или обычные клещи - они деформируют втулку и нарушают контакт.
• При групповом использовании нескольких наконечников НШвИ 10.0-12 от EKF PROxima учтите, что цветовая маркировка (красный) соответствует именно 10 мм2 - это помогает избежать путаницы при обслуживании.
• Храните в сухом месте - хотя изоляция защищает от влаги, длительное воздействие сырости может снизить адгезию между металлом и пластиком.
