Наконечник НШВИ 10-12 10мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-012-010-100-G IEK

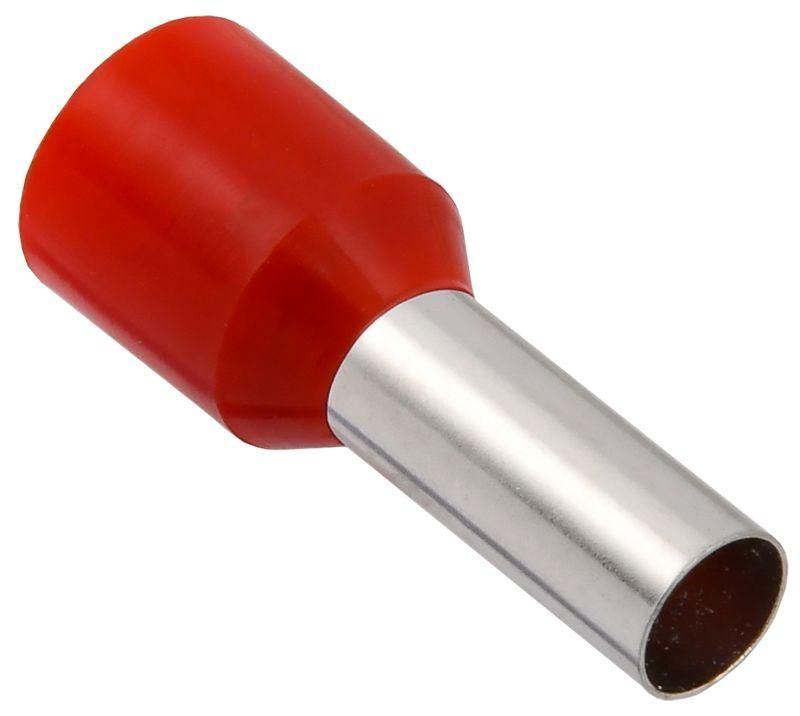

Наконечник НШВИ 10-12 10 мм2 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения медных проводов сечением 10 мм2 через опрессовку. Удобная изолированная форма снижает риск случайного контакта, а красный цвет упрощает визуальную идентификацию. Упакован по 100 штук - подходит как для мелкосерийной сборки, так и для крупных проектов.

Назначение и область применения

Наконечник НШВИ 10-12 10 мм2 с изолированным фланцем используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока. Применяется там, где требуется прочное, долговечное и защищённое соединение: в распределительных щитах, на клеммах автоматических выключателей, контакторов, зажимов оборудования и силовой аппаратуры.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Длина втулки: 12 мм - обеспечивает плотную опрессовку без перегрева
• Материал втулки: медь, лужёная - повышает антикоррозийную стойкость и улучшает контакт
• Материал изоляции: поливинилхлорид (PVC) - устойчив к механическим нагрузкам и воздействию масла
• Цвет изоляции: красный - стандартизированная маркировка для сечений 10–16 мм2
• Форма фланца: трубчатая - позволяет легко вставлять в клеммы и предотвращает проворачивание
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Изолированность: да - защита от прикосновения и короткого замыкания
• Количество в упаковке: 100 шт.

Совместимость и монтаж

Наконечник НШВИ 10-12 10 мм2 совместим с любыми клеммами, рассчитанными на провод 10 мм2 и диаметром втулки до 12 мм. Для установки используйте специальный пресс-клещи с матрицей для НШВИ. Не применяйте обычные плоскогубцы - это приведёт к плохому контакту и перегреву. После опрессовки проверьте, что изоляция не повреждена, а втулка плотно охватывает жилу без зазора. Диаметр входного отверстия клеммы должен соответствовать внешнему диаметру фланца - обычно 8–9 мм.

Безопасность и стандарты

Наконечник НШВИ 10-12 10 мм2 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399. Лужёная медь и PVC-изоляция обеспечивают безопасную работу при температуре от –40C до +70C. Изолированный фланец исключает риск поражения током при обслуживании под напряжением.

Преимущества

• Изолированный фланец защищает от случайного контакта с другими элементами - особенно важно в плотных щитах
• Лужёная медь снижает окисление и продлевает срок службы контакта
• PVC-изоляция не трескается при низких температурах и не плавится при нормальных рабочих нагревах
• Красный цвет ускоряет поиск нужного типа при ремонте или модернизации
• Упаковка по 100 шт. экономит время при закупках и хранении

Ограничения применения

• Не предназначены для алюминиевых проводов - возможна электрохимическая коррозия
• Не рекомендуются для частых вибраций без дополнительной фиксации - может ослабнуть контакт
• Работают только при температуре до +70C; при более высоких значениях изоляция теряет прочность
• Не подходят для открытого монтажа на улице без защиты от УФ-излучения - PVC со временем становится хрупким

Примеры использования

• Подключение мощных кабелей к автоматическим выключателям в щите 400 А
• Запитка двигателей насосов и компрессоров в промышленном оборудовании
• Соединение фазных проводов в распределительных коробках на объектах ЖКХ
• Монтаж заземления в системах TN-S и TT с использованием медного провода 10 мм2

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 12 мм. Лишняя изоляция внутри втулки снижает качество контакта
• Выбирайте клещи с регулировкой усилия - слишком слабый или сильный пресс вызывают брак
• Проверяйте соответствие диаметра клеммы и фланца перед установкой - не все клеммы одинаково точны
• Храните в сухом месте, избегайте попадания воды и грязи - даже лужёная медь может окислиться при длительном контакте с влагой
• Для массового монтажа используйте сразу несколько упаковок - удобнее менять, чем считать по одной
