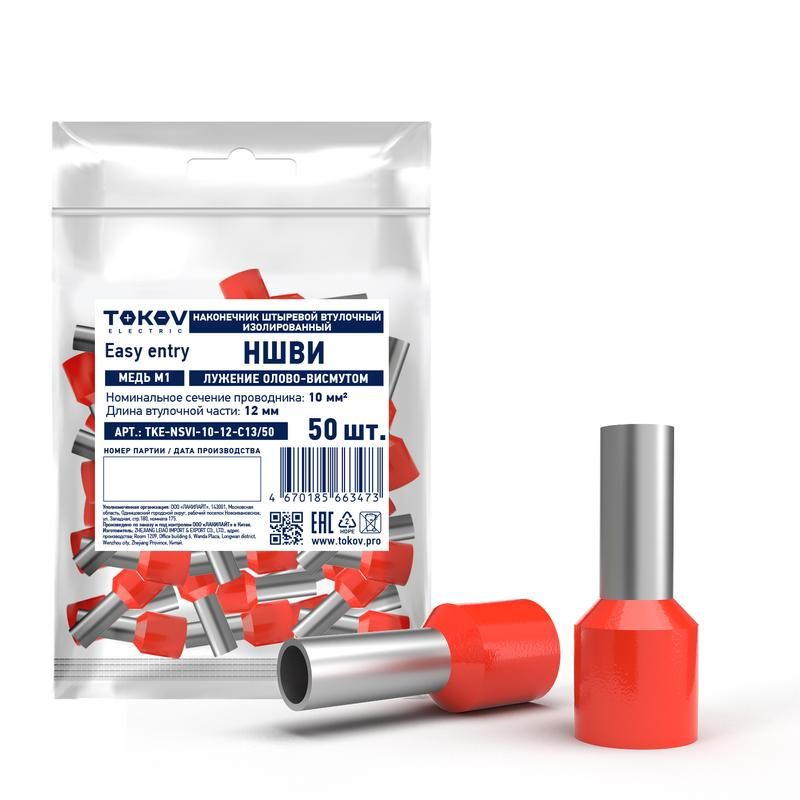

Наконечник штыревой втулочный изолированный НШВИ 10-12 TOKOV ELECTRIC TKE-NSVI-10-12-C13/50

Наконечник штыревой втулочный изолированный НШВИ 10-12 от TOKOV ELECTRIC - это готовый соединительный элемент для медного провода сечением 10 мм2, обеспечивающий надёжный контакт в клеммах и быстрый монтаж благодаря встроенной изоляции. Артикул tke-nsvi-10-12-c13/50 соответствует стандартной конструкции и предназначен для постоянного использования в силовых цепях.

Назначение и область применения

Наконечник НШВИ 10-12 используется для оконцевания одножильных и многожильных медных проводов сечением 10 мм2 перед установкой в клеммы, зажимы или автоматические выключатели. Он обеспечивает прочную механическую фиксацию и снижает риск перегрева за счёт равномерного распределения тока. Применяется в щитах управления, на станках, в системах освещения, вентиляции и других устройствах, где требуется надёжный и безопасный контакт без дополнительной изоляции.

Технические характеристики

• Номинальное сечение проводника: 10 мм2 - оптимально для проводов с таким сечением, не допускается использование с более толстыми или тонкими жилами;
• Длина втулки: 12 мм - достаточна для плотного обжатия стандартным инструментом, обеспечивает устойчивый контакт;
• Материал втулки: медь - высокая электропроводность и долговечность;
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не выделяет галогены при нагреве;
• Цвет изоляции: красный - стандартизированная цветовая маркировка для сечений 10–16 мм2;
• Тип конструкции: стандартная - однослойная изоляция, без дополнительных уплотнений или креплений;
• Безгалогенный материал - безопасен при возгорании, не образует токсичных паров.

Совместимость и монтаж

Наконечник совместим с большинством клеммных колодок, автоматических выключателей и контакторов, рассчитанных на ввод провода 10 мм2. Для монтажа необходим специальный обжимной инструмент с матрицей для втулочных наконечников. Обжим выполняется в одной точке - на втулке, изоляция остаётся целой. Убедитесь, что диаметр входного отверстия в клемме соответствует внешнему диаметру наконечника (обычно около 8–9 мм). Не используйте плоскогубцы или обычные клещи - это повредит контакт и вызовет перегрев.

Безопасность и стандарты

Наконечник НШВИ 10-12 изготовлен из материалов, соответствующих требованиям безопасности для электроустановок до 1000 В. Полипропиленовая изоляция устойчива к температуре до +105 C, что позволяет применять его в условиях повышенного тепла. Отсутствие галогенов делает продукт экологичным и безопасным для помещений с людьми - например, в офисах, школах или жилых домах.

Преимущества

• Уже изолированный - не требует дополнительной изоляции после монтажа;
• Высокая надёжность контакта благодаря медной втулке и качественному обжиму;
• Яркая цветовая маркировка ускоряет идентификацию сечения при обслуживании;
• Экологичный материал изоляции - безопасен при аварийном нагреве;
• Готов к использованию сразу после обжатия - экономит время на сборке.

Ограничения применения

• Не предназначена для многожильных проводов с очень тонкими жилами (менее 0,2 мм) - возможен обрыв при обжиме;
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +105 C;
• Не подходит для алюминиевых проводов - только для меди;
• Не является герметичным - не применяется во влажных средах без дополнительной защиты корпуса.

Примеры использования

• Подключение кабеля 10 мм2 к автоматическому выключателю в распределительном щите;
• Фиксация провода питания на клеммах частотного преобразователя;
• Запитка двигателя насоса через клеммную колодку в промышленном оборудовании;
• Обжим провода в системе освещения с большим током нагрузки.

Практические советы

• Перед обжатием удалите изоляцию с провода точно на длину втулки - 12 мм. Лишняя изоляция внутри втулки снижает качество контакта;
• Выбирайте обжимной инструмент с регулировкой усилия - переобжим может повредить втулку, недожим - вызвать нагрев;
• Проверьте, чтобы все жилы провода были полностью заполнены втулку - ни одна не должна торчать;
• Артикул tke-nsvi-10-12-c13/50 выпускается в упаковке по 50 штук - удобно для крупных проектов;
• Храните в сухом месте - хотя изоляция влагостойкая, длительное воздействие воды может повлиять на адгезию материала.
