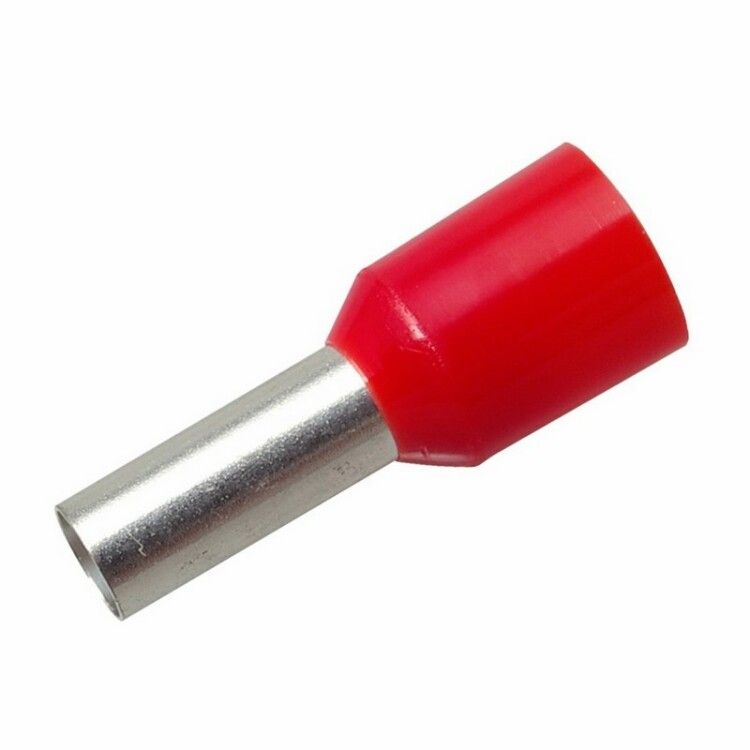

Наконечник штыревой втулочный изолированный F-12 мм 10 мм² (НШВи 10-12) красный | 08-0831 REXANT MEET

Наконечник штыревой втулочный изолированный F-12 мм 10 мм2 (НШВи 10-12) красный от Rexant предназначен для надёжного и быстрого подключения многожильных медных проводов сечением 10 мм2. Благодаря изолированной конструкции и лужёной латуни он обеспечивает устойчивый контакт без дополнительной изоляции, что особенно важно при работе в условиях повышенной влажности или ограниченном пространстве.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного соединения между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммными колодками, контакторами или силовыми разъёмами. Применяется в распределительных щитах, на производственных линиях, в системах управления, в бытовых и промышленных электромонтажах. Особенно эффективен там, где требуется исключить скрутку или облуживание провода вручную.

Технические характеристики

• Сечение провода: 10 мм2 - подходит для медных многожильных проводов указанного сечения;
• Длина втулки: 12 мм - достаточна для надёжного обжима без перегрузки материала;
• Диаметр отверстия: 4,9 мм - совместим с болтами M5 и аналогичными креплениями;
• Материал втулки: латунь - высокая электропроводность и механическая прочность;
• Покрытие: лужёное - предотвращает окисление, увеличивает срок службы контакта;
• Изоляция: да, из ПВХ - защищает от случайного касания, влаги и пыли;
• Цвет изоляции: красный - стандартизированная цветовая маркировка для быстрой идентификации;
• Тип монтажа: обжимной - требует специального инструмента, не допускает пайки или скрутки;
• Форма фланца: трубчатая - обеспечивает равномерное давление при обжиме.

Совместимость и монтаж

Наконечник НШВи 10-12 красный совместим с обжимными клещами, поддерживающими диапазон до 10 мм2. Для качественного обжима рекомендуются модели: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед установкой необходимо точно зачистить провод на длину втулки - около 12 мм. Манжета из ПВХ позволяет легко ввести многожильные провода внутрь без потери жил. После обжима проверьте плотность соединения: провод не должен свободно двигаться внутри втулки.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для электромонтажа. Лужёное покрытие снижает риск коррозии, а материал ПВХ устойчив к нагреву до +70 C и не распространяет горение. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.5 реализовано через конструкцию и материалы, однако сертификаты производителем не указаны - при ответственных проектах рекомендуется запросить документацию у поставщика.

Преимущества

• Устраняет необходимость в облуживании провода - экономит время и повышает качество соединения;
• Изолированная конструкция - не требует дополнительной термоусадки или изоленты после монтажа;
• Латунь с лужением - улучшает токопроводящую способность и устойчивость к окислению;
• Коническая манжета - облегчает введение многожильных проводов, снижает риск повреждения жил;
• Яркий красный цвет - ускоряет визуальный поиск и идентификацию фазы или цепи в сложных схемах.

Ограничения применения

• Не предназначены для одножильных проводов - возможен плохой контакт из-за недостаточной гибкости;
• Работают только при температуре до +70 C - не подходят для мест с постоянным перегревом;
• Запрещено использовать с проводами большего сечения - риск разрушения втулки или некачественного обжима;
• Не предназначены для частого демонтажа - обжим является одноразовым соединением;
• Не используются в условиях постоянного погружения в воду - IP-класс защиты не указан и не гарантируется.

Примеры использования

• Подключение входного автомата в этажном щите - вместо скрутки проводов от ввода;
• Присоединение к клеммам частотного преобразователя на производственной линии;
• Монтаж питания двигателей насосов или конвейеров с многожильными кабелями;
• Сборка распределительных коробок в помещениях с высокой влажностью - банях, холодильных камерах;
• Замена старых неизолированных наконечников в существующих сетях для повышения безопасности.

Практические советы

• Выбирайте обжимной инструмент с матрицей, соответствующей сечению 10 мм2 - используйте указанные в описании модели HT-8164, HT-301E и другие;
• Перед обжимом убедитесь, что все жилы полностью вошли в втулку - ни одна не должна торчать;
• Проверяйте обжим усилием: попробуйте слегка потянуть провод - если он не выскальзывает, соединение надёжное;
• Не применяйте плоскогубцы или обычные клещи - они деформируют втулку и нарушают контакт;
• При использовании в щитах с плотной компоновкой учтите диаметр отверстия 4,9 мм - выбирайте болты M5 или аналоги;
• Храните в сухом месте - хотя есть изоляция, длительное воздействие влаги может повлиять на лужёное покрытие.
