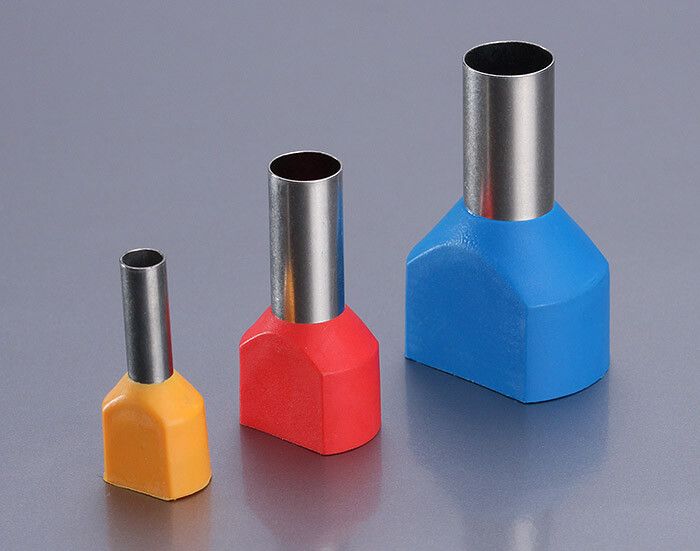

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-12 - 79467 КВТ

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-12 от КВТ предназначен для надёжного соединения двух одновременно зажимаемых проводников сечением 1,5 мм2. Этот наконечник заменяет традиционное облуживание и обеспечивает компактное, безопасное и долговечное соединение даже в условиях ограниченного пространства.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-12 используется для оконцевания двух гибких многопроволочных медных проводов одинакового сечения. Он преобразует их в единый монолитный штырь, который легко вставляется в клеммы, разъёмы и автоматические выключатели. Подходит для монтажа в распределительных щитах, пультах управления, станках, системах автоматизации и других устройствах с высокой плотностью коммутации. Особенно эффективен там, где невозможно использовать два отдельных наконечника из-за нехватки места.

Технические характеристики

• Номинальное сечение проводника: 1,5 мм2 - предназначено для двух проводов такого же сечения
• Материал втулки: медь марки М1 - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Покрытие: лужённое - защищает от окисления, улучшает пайку и контактирование
• Длина втулки: 12 мм - достаточна для прочной опрессовки
• Наружный диаметр: 2,6 мм - соответствует стандартным клеммам
• Внутренний диаметр: 2,3 мм - позволяет свободно проходить двум проводам 1,5 мм2
• Материал изоляции: полипропилен (PP) - безгалогенный, термостойкий, экологичный
• Рабочая температура: от –40 C до +70 C
• Температурная стойкость изоляции: 105 C
• Номинальное напряжение: 0,69 кВ
• Цвет изоляции: серый - соответствует DIN 46228-4 для сечения 1,5 мм2
• Способ монтажа: опрессовка специальным инструментом
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-12 совместим с любыми клеммами, рассчитанными на штыревые соединения диаметром до 2,6 мм. Для установки требуется пресс-клещи с матрицей для наконечников типа НШВИ(2). Убедитесь, что инструмент имеет правильный размер - слишком слабый обжим вызывает плохой контакт, слишком сильный - повреждает изоляцию или втулку. Протестируйте обжим на пробном проводе перед массовым использованием. Изоляция не снимается - она остаётся на месте после опрессовки, обеспечивая защиту от случайного касания.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями ТУ 3424-001-59861269-2004. Полипропиленовая изоляция не содержит галогенов - при возгорании не выделяет токсичных паров. Серый цвет соответствует международной цветовой маркировке DIN 46228-4, что исключает путаницу при обслуживании. Напряжение 0,69 кВ гарантирует безопасную работу в сетях до 690 В переменного тока. Температурная стойкость 105 C допускает применение в нагревающихся средах, таких как частотные преобразователи или силовые модули.

Преимущества

• Замена облуживания - экономит время и исключает риск перегрева при пайке
• Два провода в одном наконечнике - снижает количество точек подключения и уменьшает габариты сборки
• Коническая форма входа «Easy Entry» - упрощает введение проводов в втулку, особенно при работе с жесткими многопроволочными жилами
• Высокая механическая прочность - опрессованное соединение не ослабевает при вибрации
• Цветовая маркировка - позволяет быстро идентифицировать сечение по внешнему виду

Ограничения применения

• Не применяется для одиночных проводов - предназначен только для пары проводов 1,5 мм2
• Не подходит для проводов большего сечения - попытка запихнуть 2,5 мм2 приведёт к некачественному обжиму и перегреву
• Не рекомендован для постоянного погружения в жидкости - хотя изоляция IP-защиты не указана, материал PP не предназначен для длительного контакта с водой
• Не следует использовать в цепях с импульсными нагрузками выше 10 А - возможен эффект микросварки контактов при частых включениях

Примеры использования

• Подключение двух выходных проводов от датчика к одной клемме в ПЛК
• Объединение фазных проводов в распределительной коробке
• Соединение проводов питания и заземления в частотном преобразователе
• Монтаж в щитах с ограниченным пространством - например, в малогабаритных шкафах управления
• Аппараты с высокой плотностью клемм - такие как системы освещения, насосные станции, конвейеры

Практические советы

• Перед опрессовкой проверьте, чтобы оба провода были полностью введены в втулку - не должно быть торчащих жил
• Используйте только инструмент с матрицей, подходящей именно для НШВИ(2) - другие матрицы могут деформировать форму
• Проверяйте качество обжима: после сжатия изоляция должна плотно прилегать к втулке, а провода не должны выскальзывать
• Не используйте этот наконечник для алюминиевых проводов - он рассчитан только на медь
• Храните в сухом месте - хотя изоляция устойчивая, длительное воздействие влаги может снизить срок службы
• При замене старого наконечника - всегда выбирайте тот же артикул 79467, чтобы сохранить совместимость с существующей аппаратурой
