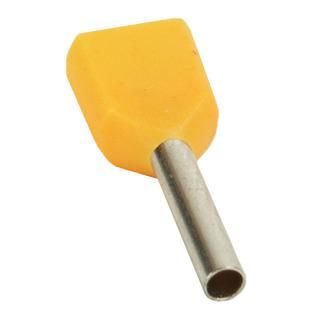

Наконечник штыревой втулочный под два провода НШвИ2 OptiKit T-Shv2-PVC- 1.5-8 (уп.100шт) КЭАЗ 278047

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-1,5-8 (100 шт) от КЭАЗ Optima предназначен для надёжного соединения двух медных проводов сечением 1,5 мм2 каждый в одном контакте. Этот наконечник применяется в распределительных щитах, на автоматах и других устройствах, где требуется компактное и безопасное подключение нескольких проводов.

Назначение и область применения

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-1,5-8 (100 шт) используется для оконцевания пары одножильных или многожильных медных проводов, чтобы подключить их к одному зажиму - например, к клемме автоматического выключателя, УЗО или рубильника. Особенно удобен при сборке щитов, когда несколько проводов должны быть подведены к одному выводу, что позволяет уменьшить количество клемм и сэкономить место. Подходит для цепей переменного и постоянного тока до 400 В.

Технические характеристики

• Номинальное сечение проводника: 2 × 1,5 мм2 (возможно подключение двух проводов по 1,5 мм2 каждый)
• Материал: медь с лужёным покрытием - повышает антикоррозийную стойкость и улучшает контакт
• Изоляция: поливинилхлорид (ПВХ), черного цвета - защищает от случайного замыкания
• Длина втулки: 8 мм - обеспечивает плотное обжатие и механическую прочность
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Соответствие AWG: №8
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-1,5-8 (100 шт) совместим с клеммами стандартного типа, рассчитанными на штыревые наконечники с диаметром штыря, соответствующим сечению 1,5 мм2. Для установки используйте обжимной инструмент с матрицей для наконечников типа ШвИ2. Обжим должен быть равномерным - проверьте, чтобы изоляция не была повреждена, а металлическая часть полностью вошла в гильзу. Не допускается использование проводов с сечением более 1,5 мм2 - это снижает надёжность контакта.

Безопасность и стандарты

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-1,5-8 (100 шт) соответствует требованиям к изоляции и теплостойкости для работы в бытовых и промышленных электросетях. Материал ПВХ не распространяет горение и сохраняет целостность при нормальных условиях эксплуатации. Лужёная медь предотвращает окисление, что особенно важно в условиях повышенной влажности.

Преимущества

• Удобство: один наконечник заменяет два отдельных, экономя время при монтаже
• Надёжность: лужёная медь и качественная изоляция минимизируют риск перегрева и коррозии
• Компактность: идеально подходит для плотной компоновки в щитах, где мало места
• Совместимость: работает с большинством стандартных клемм, в том числе от КЭАЗ, ABB, Schneider Electric

Ограничения применения

• Не предназначается для проводов с сечением больше 1,5 мм2 - возможен плохой контакт и нагрев
• Не рекомендован для частых подключений/отключений - наконечник не рассчитан на многократное использование
• Не использовать в средах с агрессивными химикатами - ПВХ изоляция чувствительна к растворителям
• Не применять в цепях выше 400 В - превышение напряжения нарушает изоляционные свойства

Примеры использования

• Подключение двух фазных проводов к одному входу автоматического выключателя в щите
• Объединение выходов двух УЗО перед подачей на одну группу розеток
• Создание шлейфа между рядом установленных модульных устройств
• Формирование ответвлений в распределительных коробках с ограниченным пространством

Практические советы

• Перед обжимом удалите изоляцию с проводов точно на длину втулки - около 8 мм
• Используйте обжимные клещи с регулировкой усилия; недостаточно сильный обжим вызывает люфт, слишком сильный - повреждает жилы
• Проверяйте качество обжима: после сжатия провода не должны свободно двигаться внутри втулки
• При работе в сырых помещениях дополнительно герметизируйте место соединения термоусадкой - даже с изоляцией ПВХ есть риск конденсата
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может снизить долговечность
