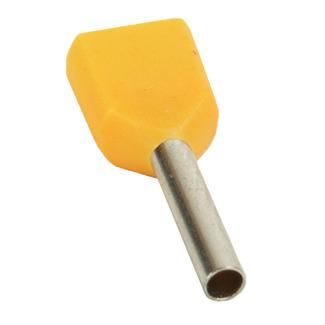

Наконечник штыревой втулочный под два провода НШвИ2 OptiKit T-Shv2-PVC- 10-14 (уп.100шт) КЭАЗ 278053

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-10-14 (100 шт) от КЭАЗ Optima предназначен для надёжного соединения двух медных проводов сечением 10 мм2 каждый в распределительных устройствах. Этот наконечник обеспечивает безопасную передачу тока до 400 В, защищён изоляцией ПВХ и имеет лужёное покрытие для устойчивости к коррозии.

Назначение и область применения

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-10-14 (100 шт) используется для оконцевания пары медных жил в электрических цепях переменного и постоянного тока. Подходит для сборки шлейфов, подключения автоматических выключателей, УЗО и других устройств, установленных в одном ряду на DIN-рейке. Часто применяется в щитах управления, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Тип: штыревой втулочный, под два провода
• Номинальное сечение каждого провода: 10 мм2
• Общее сечение: 2 × 10 мм2
• Длина втулки: 14 мм
• Материал контакта: медь, лужёная поверхность
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: слоновая кость
• Номинальное напряжение: 400 В
• Диапазон рабочих температур: от –40 C до +80 C
• Соответствие AWG: 14
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-10-14 (100 шт) совместим с штыревыми контактами стандартной формы, используемыми в коммутационных аппаратах КЭАЗ, IEK, Schneider Electric и аналогичных серий. Для установки требуется обжимной инструмент с матрицей для сечений 10 мм2. Обжим должен быть выполнен равномерно - сначала на втулке, затем на штыре. Не допускается использование плоскогубцев или самодельных инструментов - это снижает надёжность соединения.

Безопасность и стандарты

Наконечник соответствует требованиям к изоляции и теплостойкости для работы в сетях до 400 В. Материал ПВХ обеспечивает самоугасание при возгорании, что повышает пожаробезопасность. Лужёное покрытие предотвращает окисление меди, сохраняя низкое переходное сопротивление даже при длительной эксплуатации. Соответствует ГОСТ Р 50030.5.5–99 и международным нормам IEC 60947-7-1 для наконечников.

Преимущества

• Два провода в одном наконечнике - экономия места в щите и уменьшение числа точек подключения
• Изоляция ПВХ защищает от случайного замыкания и механических повреждений
• Лужёная медь снижает риск коррозии, особенно в условиях повышенной влажности
• Удобный цвет - слоновая кость - позволяет легко отличить фазные соединения от заземления
• Высокая термостойкость - работает в широком диапазоне температур, включая холодные помещения

Ограничения применения

• Не предназначены для многожильных проводов сечением более 10 мм2 - возможен перегрев и оплавление изоляции
• Не подходят для алюминиевых проводов - материал контакта рассчитан только на медь
• Не рекомендуются для частых демонтажей - после нескольких обжимов износится контактная часть
• Не использовать в средах с агрессивными химикатами - ПВХ чувствителен к растворителям и маслам

Примеры использования

• Подключение двух выходных проводов от одного автомата к двум нагрузкам (например, светильникам)
• Создание шлейфа между соседними автоматами в распределительном щите
• Формирование группы заземления от нескольких устройств через одну точку
• Сборка цепей управления на станках, где требуется компактное соединение двух проводов

Практические советы

• Перед обжимом проверьте, чтобы провода полностью вошли в втулку - не должно быть торчащих жил
• Выбирайте обжимной инструмент с регулировкой усилия - слишком сильный обжим деформирует втулку, слабый - вызывает плохой контакт
• При использовании в щитах с плотной компоновкой учтите габариты наконечника - он занимает больше места, чем одиночный
• Храните в сухом месте - хотя изоляция ПВХ устойчива, высокая влажность может способствовать образованию конденсата внутри
• Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC-10-14 (100 шт) от КЭAZ Optima - идеальный выбор для массового монтажа в промышленных щитах благодаря надёжности и стандартизованному исполнению
