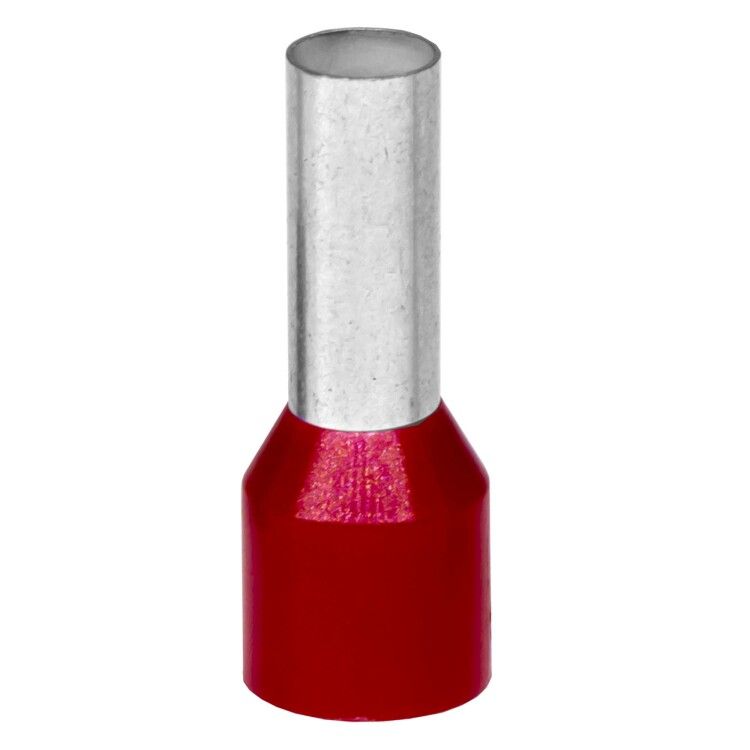

Наконечник-гильза с изол. фланцем для жилы сечением 10кв.мм, длина контактной части 14мм, красный | IF10-14RD DKC ДКС

Наконечник-гильза с изолированным фланцем DKC if10-14rd предназначен для надёжного оконцевания многожильных медных проводников сечением 10 мм2. Красный цвет изоляции позволяет легко идентифицировать сечение на монтаже. Продукт соответствует требованиям серии Quadro и используется в распределительных щитах, пультах управления и силовых цепях.

Назначение и область применения

Наконечник-гильза с изолированным фланцем DKC if10-14rd применяется для соединения многожильных проводов с зажимами, клеммами и шинами. Подходит для установки в автоматических выключателях, контакторах, клеммных колодках и других устройствах, где требуется прочное и безопасное соединение. Особенно эффективен там, где важна быстрая визуальная идентификация сечения - например, в сложных распределительных системах или при обслуживании оборудования с множеством проводов.

Технические характеристики

• Поперечное сечение жилы: 10 мм2 (соответствует AWG 8)
• Длина контактной части: 14 мм
• Материал контактной части: медь М0, лужённая (олово с висмутом)
• Материал изоляции: полипропилен (PP), самозатухающий (UL94 HB)
• Форма фланца: трубчатая, с проклеенной изоляцией
• Цвет изоляции: красный
• Содержание галогенов: да
• Упаковка: комплектная, готова к использованию

Совместимость и монтаж

Наконечник-гильза DKC if10-14rd совместим с клеммами и зажимами, рассчитанными на провода 10 мм2 и диаметром входного отверстия до 6–7 мм. Для монтажа используйте обжимной инструмент с матрицей для сечений 10 мм2. Обжим должен быть равномерным - не допускайте перекоса или частичного обжима. Проклеенный фланец предотвращает расхождение изоляции после обжима. Убедитесь, что все жилы полностью вошли в гильзу перед обжимом - это исключает риск перегрева и потери контакта.

Безопасность и стандарты

Изоляция выполнена из полипропилена, устойчивого к возгоранию по классу UL94 HB. Это снижает риск распространения пламени при аварийном нагреве. Лужёное покрытие обеспечивает хорошую антикоррозийную стойкость и повышенную электропроводность. Однако материал содержит галогены - не рекомендован для применений, требующих нулевого содержания галогенов (например, в закрытых помещениях с высокими требованиями к токсичности дыма).

Преимущества

• Автоматическая формовка изоляции в термопластовых машинах - внутренняя поверхность гладкая, без заусенцев, не повреждает жилы при введении
• Проклеенная изоляция сохраняет герметичность даже при механическом воздействии
• Яркий красный цвет ускоряет идентификацию сечения на панели
• Лужёное покрытие увеличивает срок службы контакта и снижает переходное сопротивление
• Стандартная форма фланца обеспечивает совместимость с большинством типов клемм

Ограничения применения

• Не предназначена для одножильных проводов - оптимальна только для многожильных
• Содержит галогены - не подходит для систем с экологическими или медицинскими ограничениями (например, в метро, больницах, судах)
• Не использовать в условиях постоянного погружения в воду - IP-класс не указан, изоляция не является водонепроницаемой
• Максимальная температура эксплуатации ограничена свойствами полипропилена - не выше +105 C длительно

Примеры использования

• Подключение кабелей к автоматическим выключателям в щитах управления
• Обжим проводов в клеммных колодках промышленных контроллеров
• Соединение проводов с шинами заземления в распределительных пунктах
• Монтаж в станках, конвейерах, насосных станциях - любые среды с вибрацией и нагрузкой

Практические советы

• Перед обжимом проверьте, чтобы все жилы были одинаковой длины и плотно заполнены гильзу - не допускайте “пустот”
• Выбирайте обжимной инструмент с регулировкой усилия - слишком сильный обжим деформирует изоляцию, слабый - вызывает плохой контакт
• Проверяйте качество обжима: после сжатия изоляция должна плотно прилегать к проводу, а металлическая часть - не иметь трещин
• Для удобства хранения и транспортировки используйте оригинальную упаковку - она защищает от загрязнения и механических повреждений
• Красный цвет указывает на сечение 10 мм2 - сверьте с маркировкой на оборудовании, чтобы избежать ошибок при замене
