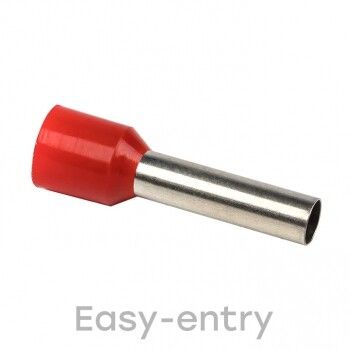

Наконечник штыревой втулочный изолированный НШвИ 10,0-18 (50шт.) PROxima | nhvi-10.0-18 EKF

Наконечник штыревой втулочный изолированный НШвИ 10,0-18 от EKF PROxima - это готовое решение для надёжного соединения многожильных медных проводов сечением 10 мм2 без предварительного облуживания. Продукт предназначен для монтажа в распределительных щитах, на контактах автоматических выключателей, клеммных колодках и других устройствах, где требуется прочное и безопасное соединение.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 10,0-18 применяется для оконцевания многопроволочных проводов типа ПВ-3, ПВС, ПУГВ и аналогичных. Он исключает необходимость ручного облуживания - процесс, который требует времени, опыта и оборудования. Подходит для установки в бытовых, промышленных и коммерческих электрических системах: на автоматах, УЗО, клеммах силовой аппаратуры, пускателях и контроллерах.

Технические характеристики

• Номинальное сечение проводника: 10 мм2
• Длина втулки: 18 мм
• Материал контактной части: медь, лужёная поверхность
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: белый
• Тип конструкции: стандартная, одинарная
• Изоляция: да, защищает всю втулку кроме штыря
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШвИ 10,0-18 совместим с любыми клеммами и зажимами, рассчитанными на штыревые наконечники сечением 10 мм2. Для монтажа используется специальный пресс-клещи с матрицей для втулочных наконечников. После опрессовки изоляция остаётся целой, обеспечивая защиту от случайного касания токоведущих частей. Посадочный диаметр втулки соответствует стандартным многожильным проводам 10 мм2 - проверьте соответствие диаметра жил перед монтажом.

Безопасность и стандарты

Изоляция выполнена из полипропилена без содержания галогенов - материал не выделяет токсичных веществ при перегреве или возгорании. Лужёная медь повышает коррозионную стойкость и снижает переходное сопротивление. Конструкция соответствует требованиям ГОСТ Р МЭК 60947-7-1 и международным нормам для наконечников. Цвет изоляции - белый - позволяет легко отличить этот тип от других, например, от цветных наконечников для фаз/нейтралей.

Преимущества

• Не требует облуживания - экономит время и исключает ошибки при подготовке провода
• Изолированная конструкция - минимизирует риск КЗ и поражения током при сборке
• Лужёная медь - улучшает долговечность контакта и снижает нагрев
• Полипропиленовая изоляция - устойчива к механическим нагрузкам и химическим воздействиям
• Высокая точность размеров - гарантирует плотную посадку в клеммы

Ограничения применения

Наконечник штыревой втулочный изолированный НШвИ 10,0-18 не предназначен для одножильных проводов - он рассчитан исключительно на многопроволочные. Не используйте его в условиях постоянного погружения в воду или высокой влажности без дополнительной защиты. Температурный режим ограничен рабочими границами полипропилена: от –40C до +105C. Не допускается использование с проводами большего сечения - это вызывает плохую опрессовку и перегрев.

Примеры использования

• Подключение входного кабеля 10 мм2 к автоматическому выключателю в щите
• Соединение проводов от теплового реле с клеммами пускателя
• Монтаж заземления через клеммную колодку с штыревыми зажимами
• Установка в цепях управления станков, конвейеров, насосов

Практические советы

• Перед опрессовкой убедитесь, что все жилы провода вошли в втулку - не должно быть торчащих концов
• Используйте клещи с правильной матрицей - для НШвИ 10 мм2 нужна матрица 10–12 мм
• Проверяйте качество опрессовки: после сжатия изоляция должна плотно прилегать к проводу, а штырь - свободно входить в клемму
• Храните упаковку с НШвИ 10,0-18 в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повредить лужёный слой
• При использовании в серийном производстве - закупайте сразу несколько упаковок: 50 штук достаточно для одного объекта, но не для нескольких
