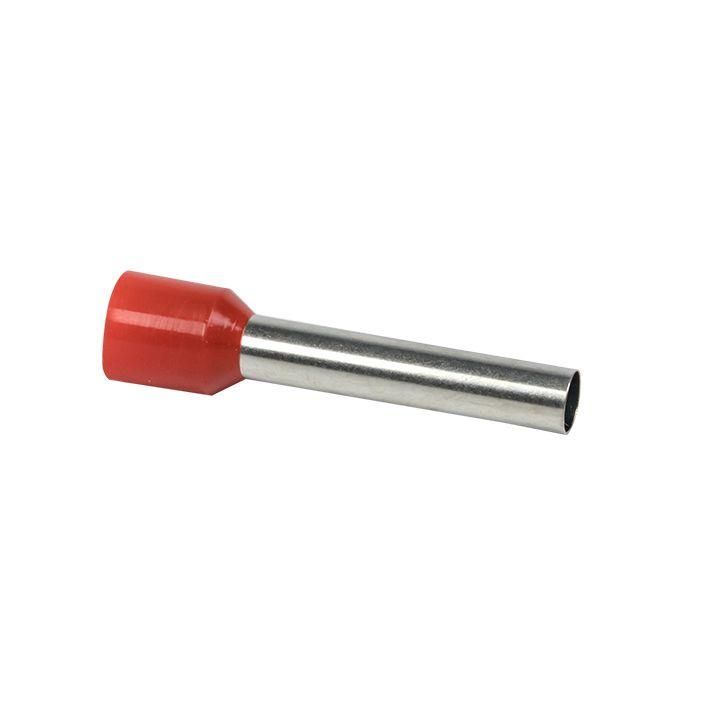

Наконечник штыревой втулочный НШвИ 10.0-24 (50шт.) EKF PROxima | nhvi-10.0-24

Наконечник штыревой втулочный НШвИ 10.0-24 от EKF PROxima - это изолированный медный наконечник для надёжного соединения многожильных проводов сечением 10 мм2. Он исключает необходимость предварительного облуживания провода, ускоряет монтаж и обеспечивает долговечный контакт в распределительных щитах, автоматике и силовых цепях.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 10.0-24 предназначен для соединения многожильных медных проводов (например, ПВ-3, ПВС, ПУГНП) с зажимами аппаратов, клеммных колодок, автоматических выключателей и контакторов. Подходит для установки в электрощитах, на станках, конвейерах, системах управления и других устройствах, где требуется прочное и надёжное электрическое соединение без дополнительной подготовки провода.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Длина втулки: 24 мм
• Материал втулки: медь, лужёная поверхность
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: красный
• Форма фланца: трубчатая
• Тип конструкции: стандартная, одинарная
• Изолированность: да
• Содержание галогенов: да
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ 10.0-24 совместим с любыми штыревыми клеммами, рассчитанными на провод 10 мм2. Для монтажа используется специальный пресс-клещи с матрицей для втулочных наконечников. Перед опрессовкой зачищается изоляция провода на длину втулки - около 24 мм. Многожильный провод вставляется до упора, после чего выполняется равномерная опрессовка. Лужёная поверхность втулки снижает риск окисления и улучшает контакт даже при частых температурных перепадах.

Безопасность и стандарты

Наконечник соответствует требованиям к качеству и безопасности, применяемым в российской практике монтажа электропроводки. Произведён в соответствии с технологическими нормами EKF PROxima. Отличается высокой механической прочностью и термостойкостью изоляции. Примечание: материал содержит галогены - не рекомендован для помещений с особыми требованиями к дымовой токсичности (например, метро, больницы, тоннели).

Преимущества

• Не требует облуживания провода перед монтажом - экономит время и трудозатраты
• Изоляция из полипропилена защищает от случайного касания токоведущих частей
• Лужёная медь повышает срок службы контакта и снижает переходное сопротивление
• Развальцованный конец втулки облегчает введение многожильного провода
• Яркая красная изоляция позволяет легко идентифицировать сечение провода

Ограничения применения

• Не применяется для одножильных жестких проводов - предназначены только для многожильных
• Не подходит для сред с повышенным требованием к негорючести и низкой токсичности дыма из-за наличия галогенов в изоляции
• Запрещено использовать при температурах выше +85 C - изоляция из полипропилена теряет форму
• Не допускается повторное использование - после опрессовки наконечник нельзя демонтировать без повреждения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Соединение проводов с клеммами УЗО, дифференциальных автоматов
• Присоединение к контактам реле, стартеров, магнитных пускателей
• Монтаж в системах автоматизации и управляемых конвейерах

Практические советы

• Выбирайте пресс-клещи с подходящей матрицей - для НШвИ 10.0-24 нужна матрица под 10 мм2
• Перед опрессовкой проверьте, что провод полностью вошёл в втулку - недостаточная глубина снижает надёжность контакта
• При работе в условиях влаги или запылённости убедитесь, что клеммы закрыты корпусом - изоляция наконечника не является герметичной
• При использовании нескольких наконечников одного цвета (красный) на одном щите - помечайте провода этикетками, чтобы избежать путаницы
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие может повредить адгезию между медью и полипропиленом
