Наконечник-гильза с изол. фланцем для жилы сечением 10кв.мм, длина контактной части 18мм, красный | IF10-18RD DKC ДКС

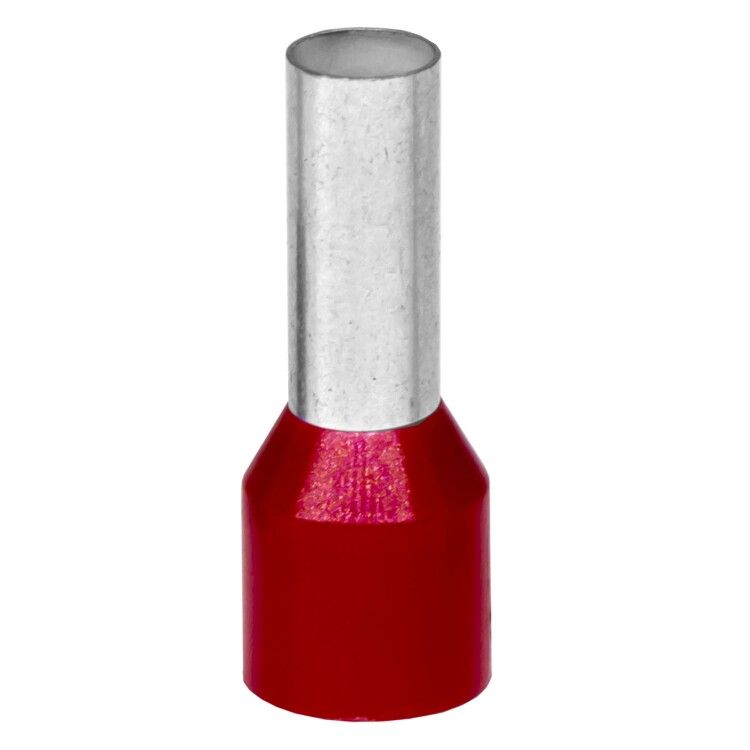

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if10-18rd предназначен для надежного оконцевания многожильных медных проводников сечением 10 мм2. Благодаря изолированному фланцу и лужённой контактной части обеспечивает безопасное соединение без необходимости дополнительной изоляции.

Назначение и область применения

Наконечник-гильза with insulated flange используется для оконцевания многожильных проводов перед установкой в клеммы, разъёмы или автоматические выключатели. Подходит для силовых цепей, управления оборудованием и распределительных щитов. Особенно эффективен там, где требуется быстрая сборка и исключение открытых токоведущих частей после монтажа.

Технические характеристики

• Поперечное сечение жилы: 10 мм2 (соответствует AWG 8)
• Длина контактной части: 18 мм
• Материал контакта: медь М0, лужёная с добавлением висмута для улучшения проводимости
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Цвет изоляции: красный - стандартизированная цветовая маркировка для сечения 10 мм2
• Тип конструкции: стандартная гильза с проклеенным фланцем
• Галогены: содержатся - не соответствует требованиям HO (безгалогенных материалов)

Совместимость и монтаж

Подходит для клемм с посадочным отверстием под штыревой контакт диаметром до 5,5–6 мм. Для монтажа используйте обжимной инструмент с матрицей для сечений 10 мм2. Проклеенный фланец предотвращает расслоение изоляции при обжиме - не требует дополнительной фиксации. Обжим выполняйте равномерно, чтобы не повредить внутреннюю поверхность гильзы. Убедитесь, что все жилы полностью вошли в контактную часть - проверьте визуально после обжима.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение согласно UL94 HB. Это снижает риск распространения пламени при перегрузках. Однако материал содержит галогены - не рекомендован для применений в закрытых помещениях с повышенными требованиями к безопасности дыма и коррозии (например, метро, суда, медицинские учреждения).

Преимущества

• Автоматическое формирование изоляционной втулки на термопластических аппаратах - нет заусенцев внутри, которые могли бы повредить жилы
• Лужёное покрытие увеличивает срок службы контакта и снижает окисление
• Фланец уже проклеен - не нужна дополнительная герметизация или термоусадка
• Яркая красная изоляция позволяет легко определить сечение при визуальном осмотре

Ограничения применения

• Не применяется для одножильных проводов - предназначено только для многожильных
• Не подходит для сред с высокими требованиями к безгалогенной безопасности (по нормам IEC 60754, EN 50267)
• Не рекомендуется для постоянного погружения в жидкости - хотя изоляция прочная, она не имеет IP-защиты
• Максимальная температура эксплуатации - до +105 C; выше - возможна деформация полипропилена

Примеры использования

• Подключение кабеля к входному автомату в распределительном щите
• Обжим провода на клемме частотного преобразователя
• Соединение питания двигателя на станке с контроллером
• Установка в клеммники серий Quadro от DKC - совпадают по форме и размеру

Практические советы

• Перед обжимом обязательно удалите изоляцию точно на длину гильзы - 18 мм. Перебор - риск замыкания, недобор - плохой контакт
• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - трещины в медной гильзе
• Проверяйте плотность обжима: попробуйте потянуть провод - он не должен выскальзывать
• Этот наконечник можно использовать в комплекте с другими изделиями серии Quadro - они имеют одинаковые геометрические параметры
• Храните в сухом месте - даже лужёная медь может окисляться при длительной влажности
