Наконечник 93 603 NET-NSHV-10-12 (уп.50шт) NAVIGATOR 93603

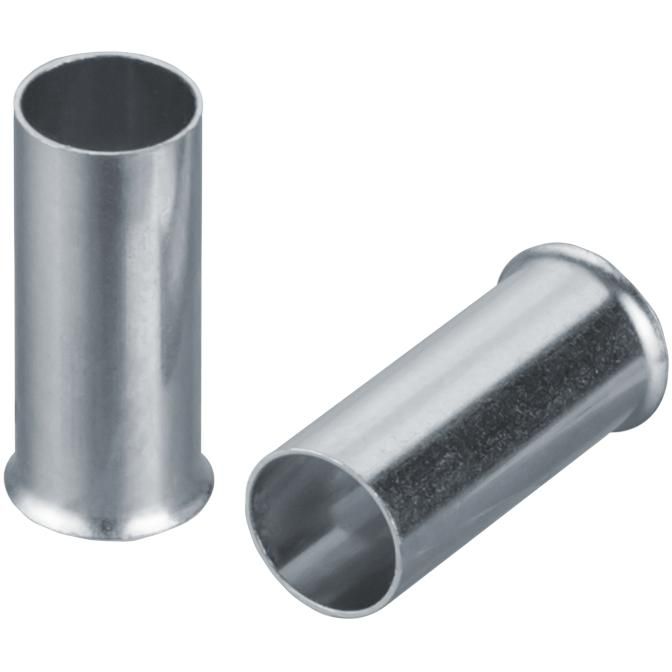

Наконечник NSHV 10-12 (упаковка 50 шт) от бренда Navigator - это изолированный наконечник для соединения одножильных медных проводов сечением 10–12 мм2. Подходит для надёжного и быстрого монтажа в клеммниках, автоматических выключателях и других контактных узлах. Артикул 93603 входит в серию NET-NSHV.

Назначение и область применения

Наконечник NSHV 10-12 предназначен для оконцевания одножильных медных проводов. Обеспечивает прочный и долговечный контакт при подключении к клеммам, болтовым зажимам и разъёмам. Применяется в распределительных щитах, на станках, в системах автоматизации, в промышленном оборудовании и жилых домах при необходимости качественного соединения проводов большего сечения.

Технические характеристики

• Материал: медь, гальванизированная никелем
• Изолирующая трубка: полиэтилен, цвет - красный
• Сечение провода: 10–12 мм2
• Диаметр зачищаемой жилы: до 4,8 мм
• Размер наконечника: внутренний диаметр 6,5 мм, внешний диаметр изоляции - около 10 мм
• Упаковка: 50 штук в одной картонной коробке
• Серия: NET-NSHV

Совместимость и монтаж

Наконечник NSHV 10-12 совместим с любыми клеммами, рассчитанными на провод сечением 10–12 мм2. Для установки требуется обжимной инструмент с матрицей для наконечников типа “штыревые” (например, для диапазона 10–12 мм2). Перед обжимом необходимо зачистить изоляцию провода на длину, соответствующую длине гильзы наконечника - обычно 12–14 мм. После обжима проверьте качество соединения: металл не должен выпирать, изоляция должна плотно прилегать к проводу без трещин.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и DIN 46228. Изолирующий корпус предотвращает случайное замыкание между фазами и обеспечивает безопасную работу в условиях повышенной влажности и перепадов температур. Никелевое покрытие снижает риск окисления контакта.

Преимущества

• Изолированный дизайн исключает необходимость в дополнительной термоусадке или изоленте
• Гладкая поверхность гильзы позволяет легко вводить провод в клемму без усилий
• Ярко-красный цвет изоляции упрощает визуальный контроль и классификацию фаз
• Стандартная форма и точные размеры обеспечивают совместимость с продукцией всех крупных производителей оборудования
• Упаковка по 50 шт. удобна для профессионального использования и минимизирует расходы на транспортировку

Ограничения применения

• Не предназначены для многожильных проводов - возможен разрыв жил при обжиме
• Не подходят для работы при температурах выше +105 C - изоляция может деформироваться
• Запрещено использовать с алюминиевыми проводами - материал гильзы несовместим с алюминием
• Не рекомендованы для частых механических нагрузок или вибраций без дополнительной фиксации

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в этажном щите
• Обжим проводов питания на клеммах частотного преобразователя
• Соединение проводов в цепях управления станков с ЧПУ
• Монтаж силовой цепи в системах освещения с высокой мощностью

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - использование меньшего или большего сечения снижает надёжность контакта
• Используйте только специализированный обжимной инструмент; обычные плоскогубцы повредят наконечник
• При работе в условиях запылённости или влаги убедитесь, что клеммы герметичны - наконечник сам по себе не является IP-защитным устройством
• Артикул 93603 часто используется в паре с наконечниками NSHV 1.5–2.5 и NSHV 4–6 - храните комплекты рядом для быстрой замены
• При закупке учтите, что одна упаковка (50 шт.) рассчитана на среднюю задачу по монтажу 10–15 распределительных щитов
