Наконечник НШВ 10-12 (100шт/упак) | UEN11-10-12 IEK

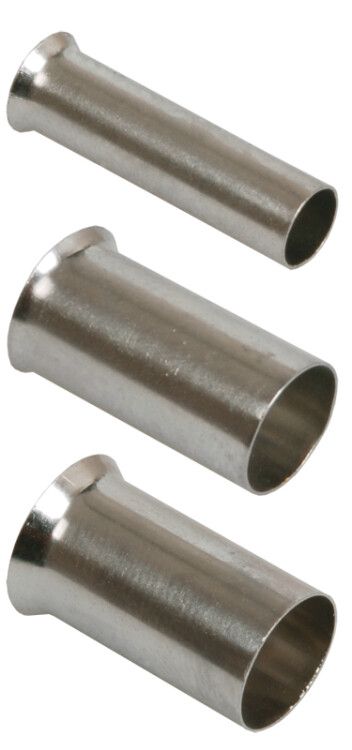

Наконечник-гильза НГ 10-12 без изоляции, НШВ 10-12 (упаковка 100 шт) от бренда IEK предназначен для надёжного оконцевания медных жил сечением 10 мм2. Этот тип наконечника обеспечивает прочное механическое и электрическое соединение при монтаже на клеммы, болты или зажимы, особенно там, где требуется частая сборка/разборка. Упакован по 100 штук - удобно для крупных проектов.

Назначение и область применения

Наконечник-гильза НГ 10-12 без изоляции используется для оконцевания одножильных и многожильных медных проводов сечением 10 мм2. Применяется в распределительных щитах, пультах управления, силовых установках, оборудовании автоматизации и других системах, где необходимо качественно зафиксировать провод в клеммной колодке, контакторе или выключателе. Подходит для работы в цепях переменного и постоянного тока до 400 В.

Технические характеристики

• Материал: Медь - высокая проводимость и устойчивость к нагреву;
• Сечение провода: 10 мм2 - оптимально для нагрузок до 8–10 А в нормальных условиях;
• Длина гильзы: 12 мм - достаточна для плотного обжима без перегрузки жилы;
• Внутренний диаметр: 4,5 мм - соответствует стандартному диаметру медной жилы 10 мм2;
• Наружный диаметр: 4,9 мм - позволяет легко входить в большинство стандартных клемм;
• Покрытие: Лужёное - предотвращает окисление меди, увеличивает срок службы и улучшает контакт;
• Форма фланца: Трубчатая - равномерное распределение давления при обжиме;
• Цвет: Серый - визуальное отличие от изолированных моделей;
• Срок службы: До 5 лет при соблюдении условий эксплуатации.

Совместимость и монтаж

Наконечник-гильза НГ 10-12 совместим с любыми клеммами, рассчитанными на диаметр 4,9 мм. Для монтажа необходим специальный обжимной инструмент с матрицей для сечений 10 мм2. Обжим выполняют в два этапа: первый - на гильзе, второй - на переходе к жиле. Не допускается использование плоскогубцев - это повредит металл и снижает надёжность соединения. Гильза не имеет изоляции - после монтажа её следует дополнительно закрывать термоусадкой или трубкой, если есть риск замыкания между соседними выводами.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ 7385-81 и IEC 60947-7-1. Соответствует нормам безопасности для электроустановок до 400 В. Лужёное покрытие исключает образование оксидов, что снижает риск перегрева и возгорания. Не рекомендовано применение во взрывоопасных средах без дополнительной защиты корпуса.

Преимущества

• Высокая электропроводность благодаря материалу - минимальные потери энергии;
• Устойчивость к коррозии - лужёное покрытие продлевает жизнь соединению;
• Равномерный обжим - трубчатая форма гарантирует плотную посадку даже на многожильном проводе;
• Удобная упаковка - 100 штук в одной картонной коробке экономят время при масштабных работах;
• Поддерживается всеми популярными обжимными клещами IEK, KBT, VDE и аналогичными.

Ограничения применения

• Не алюминиевые жилы - только для медных проводов;
• Не имеет изоляции - требует внешней защиты в местах возможного контакта с другими элементами;
• Запрещено использовать при температуре выше +105 C - материал начинает терять механическую прочность;
• Не подходит для мобильных устройств с постоянным изгибом - повышенная вибрация может вызвать трещины в металле;
• Не применяются в сетях свыше 400 В - выход за пределы классификации устройства.

Примеры использования

• Подключение клемм на автоматах в щите освещения;
• Обжим проводов к клеммам тепловых реле и контакторов;
• Соединение питания двигателей на конвейерах;
• Монтаж заземляющих проводников в распределительных пунктах;
• Подключение датчиков и исполнительных механизмов в системах АСУ ТП.

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя часть жилы внутри не должна торчать;
• Выбирайте обжимной инструмент с регулировкой усилия - переобжим деформирует гильзу, недостаточный - даёт слабый контакт;
• Проверьте соответствие внутреннего диаметра гильзы (4,5 мм) и фактического диаметра жилы - особенно важно для многожильных проводов;
• После монтажа проверьте контакт рукой - он не должен качаться; если есть люфт - переделайте обжим;
• Храните в сухом месте - хотя лужёное покрытие защищает, длительная влага всё же снижает долговечность.
