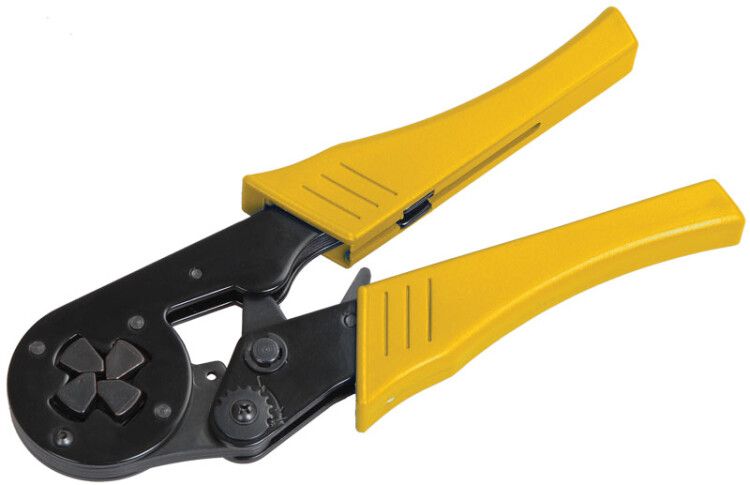

Клещи обжимные КО-03Е 6-16 мм.кв квадрат гильза-наконечник - TKL20-D4 IEK

Клещи обжимные 6,0–16 мм2 (квадрат) для гильз и наконечников от IEK (артикул tkl20-d4) - инструмент для надёжного соединения кабелей с гильзами и наконечниками методом опрессовки. Подходят для профессионального монтажа в электроустановках до 1 кВ.

Назначение и область применения

Клещи обжимные 6,0–16 мм2 (квадрат) для гильз и наконечников используются для обжима изолированных наконечников и кабельных гильз сечением от 6 до 16 мм2. Применяются при монтаже силовых цепей, распределительных щитов, оборудования на производствах и в энергообъектах. Совместимы с гильзами НГИ-2, НГ, а также наконечниками типов НВИ, НКИ, РпИп, РпИм, РпИо, РшИп, РшИм.

Технические характеристики

• Диапазон сечений: 6–16 мм2 - подходят для медных и алюминиевых проводов указанного сечения;
• Форма опрессовки: квадратная - обеспечивает равномерное давление на жилу и контактную часть, снижает риск повреждения;
• Материал: закалённая сталь толщиной 3 мм - высокая прочность, устойчивость к деформациям;
• Тип привода: ручной - требует физического усилия, не нуждается в питании;
• Цвет: жёлтый - визуально выделяет инструмент на рабочем месте;
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции;
• Механизм: храповый - автоматически фиксирует полный цикл обжима, предотвращает неполную опрессовку;
• Разблокировка: специальное устройство позволяет легко освободить губки из любого положения.

Совместимость и монтаж

Клещи обжимные 6,0–16 мм2 (квадрат) для гильз и наконечников совместимы с гильзами и наконечниками, имеющими цветовую маркировку: красная, синяя и жёлтая изоляция. На губках инструмента нанесены метки сечений - КО-05Е, КО-06Е, КО-07Е - что позволяет быстро выбрать правильную матрицу. Для точного обжима необходимо совмещать маркировку на губке с цветом изоляции наконечника. Убедитесь, что диаметр жилы соответствует заявленному сечению - перегрузка приведёт к плохому контакту.

Безопасность и стандарты

Клещи обжимные 6,0–16 мм2 (квадрат) для гильз и наконечников соответствуют требованиям к инструменту для работы с электропроводкой до 1 кВ. Материалы не поддерживают горение, храповой механизм исключает случайное открывание во время нагрузки. Инструмент предназначен для использования в условиях, где соблюдается безопасная работа с токоведущими частями - перед работой всегда отключайте питание.

Преимущества

• Высокая точность обжима благодаря точно подогнанным матрицам из закалённой стали;
• Храповый механизм гарантирует полный цикл обжима - даже при слабом усилии оператора;
• Удобные эргономичные ручки снижают усталость при длительной работе;
• Лёгкий вес и компактные размеры - можно брать в сумку и использовать в труднодоступных местах;
• Цветовая маркировка на губках ускоряет выбор нужного режима и минимизирует ошибки;
• Простая разблокировка - не требуется применять лишние усилия для освобождения инструмента после обжима.

Ограничения применения

• Не подходят для обжима наконечников сечением менее 6 мм2 или более 16 мм2 - возможна порча инструмента или некачественный контакт;
• Не предназначены для работы с многожильными проводами без предварительной зачистки и запрессовки в трубчатую гильзу;
• Не рекомендуются для обжима алюминиевых наконечников без антиоксидантной смазки - риск окисления и нагрева;
• Не следует использовать в условиях постоянной влаги или погружения - IP-класс защиты не указан, материал не рассчитан на влажную среду без дополнительной защиты.

Примеры использования

• Подключение клемм на автоматах в распределительном щите;
• Обжим наконечников на шинах в силовых установках;
• Монтаж заземляющих проводников в промышленных объектах;
• Заводское сборочное оборудование, где требуется массовое соединение кабелей с одинаковым сечением;
• Работы на линиях связи и АСКУЭ, где важна надёжность контакта.

Практические советы

• Перед обжимом зачищайте жилу на длину, соответствующую длине наконечника - слишком длинная зачистка снижает механическую прочность;
• Проверяйте соответствие цвета изоляции наконечника и маркировки на губках - неверный выбор приведёт к неплотному обжиму;
• После нескольких сотен обжимов проверяйте состояние матриц - при появлении задиров или деформаций замените инструмент;
• Храните клещи обжимные 6,0–16 мм2 (квадрат) для гильз и наконечников в сухом месте, протирайте после работы маслом для сохранения подвижности механизма;
• При использовании в холодных условиях (ниже –10 C) согрейте инструмент в руках - сталь становится хрупче, а пластиковые элементы теряют эластичность.
