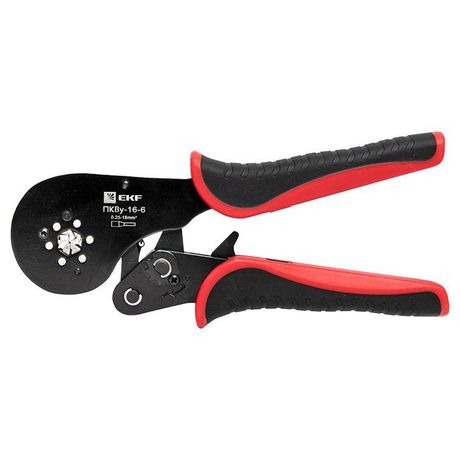

Пресс-клещи ПКВу-16-6 EKF Expert | pkvy-16-6-exp

Пресс-клещи ПКВу-16-6 - это механический инструмент для надёжного обжима кабельных наконечников и соединителей сечением от 0,25 до 16 мм2. Бренд EKF обеспечивает точность и долговечность, а автоматический возврат снижает усталость при частом использовании.

Назначение и область применения

Пресс-клещи ПКВу-16-6 используются для обжима кабельных наконечников типа НШВИ и НШВИ(2). Подходят для работ с медными и алюминиевыми проводами в распределительных щитах, на станках, в системах автоматизации, при монтаже силовых цепей и заземления. Инструмент особенно эффективен там, где требуется быстрый и качественный контакт без сварки или пайки.

Технические характеристики

• Диапазон сечений: 0,25–16 мм2
• Максимальное сечение: 16 мм2
• Тип привода: механический, ручной
• Автоматический возврат: да - после каждого обжима клещи возвращаются в исходное положение
• Форма опрессовки: шестигранник - создаёт равномерное давление, повышает прочность контакта
• Поддерживаемые типы наконечников: НШВИ (одиночные), НШВИ(2) (двойные, 2×0,5–2×6 мм2)

Совместимость и монтаж

Пресс-клещи ПКВу-16-6 совместимы только с наконечниками, соответствующими заявленному диапазону сечений. Для правильного монтажа:

• Убедитесь, что зачищенный провод полностью помещается в гильзу наконечника
• Размер гильзы должен точно соответствовать сечению жилы - не используйте наконечники меньшего или большего размера
• Положите наконечник в рабочую зону клещей так, чтобы он плотно прилегал к матрице
• Зажмите ручки до полного срабатывания храпового механизма - слышен характерный щелчок

Не требует регулировки - матрица автоматически адаптируется под размер гильзы.

Безопасность и стандарты

Пресс-клещи ПКВу-16-6 не имеют сертификатов по электробезопасности, поскольку являются инструментом, а не электрооборудованием. Однако форма опрессовки (шестигранник) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и DIN 46238 для надёжного соединения. Работать можно в условиях, исключающих воздействие воды и токопроводящей пыли - инструмент не имеет защиты IP.

Преимущества

• Автоматический возврат - экономит усилия при массовой работе
• Храповый механизм гарантирует полную опрессовку даже при недостаточном усилии оператора
• Возможность разблокировки в любой момент - позволяет прервать процесс без повреждения инструмента
• Шестигранная матрица обеспечивает более высокую механическую прочность и лучший электрический контакт по сравнению с круглой формой
• Лёгкая конструкция - удобно использовать в труднодоступных местах

Ограничения применения

• Не подходят для обжима изолированных наконечников (например, НШВИ-И) - только для незащищённых НШВИ и НШВИ(2)
• Не рассчитаны на сечения выше 16 мм2 - попытка обжать большие гильзы приведёт к поломке
• Не применяются для алюминиевых многожильных проводов без предварительной подготовки (необходимо применение антиоксидантной пасты и соблюдение технологии)
• Не предназначены для работы в условиях повышенной влажности, дождя или пыли - риск коррозии и заклинивания механизма

Примеры использования

• Обжим наконечников НШВИ-1,5 на входе в автоматические выключатели в щитовой
• Подключение заземляющего провода к шине PE с помощью НШВИ(2)-2х2,5
• Монтаж клеммных соединений на конвейерах, насосах, станках ЧПУ
• Сборка силовых цепей в промышленных пультах управления

Практические советы

• Перед первым использованием проверьте, свободно ли движутся ручки - при необходимости смажьте шарниры машинным маслом
• Чистите матрицу после каждой десятки обжимов - остатки металла снижают качество контакта
• Не используйте клещи как рычаг или молоток - это повредит внутреннюю конструкцию
• Храните в сухом месте, желательно в специальном футляре - продлевает срок службы
• Для работы с двойными наконечниками НШВИ(2) убедитесь, что обе жилы одинаково зачищены и правильно расположены в гильзе
